産業機械や設備などの駆動用途でよく使われているローラーチェーン。
メンテナンス等で交換する際には、装置に合わせて適切な長さで切る作業が必要になることがあります。
あらかじめ必要な長さのチェーンが用意できるのであれば、現場でチェーンを切るという作業は発生しません。
しかし、装置によって駆動側（ドライブ側）と被駆動側（ドリブン側）の距離やスプロケットの大きさなどが異なるため、どうしても装置に合わせてチェーンの長さを調整する作業が不可欠になります。
チェーンを切るのが初めてであったり作業が苦手な方にとって、方法や道具の使い方に戸惑うこともあるでしょう。
この記事では、ローラーチェーンの切り方やそのポイント等について解説していきますので、ぜひ参考にしてください。
ひでくん道具の使い方さえ覚えてしまえば、そんなに難しい作業じゃないよ！
なべ安全にも配慮して作業してくださいね！
まずはおさらい｜ローラーチェーンって何？
まずはローラーチェーンについておさらいしておきましょう。

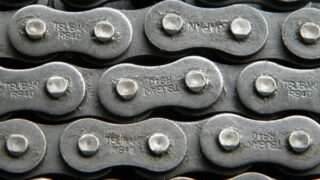

ローラーチェーンとは、「スプロケット」と呼ばれる歯車と噛み合うことで、モーター等が回転する力を伝達する機械部品です。
スプロケットに噛み合う部分は回転するローラーが設けられていて、スムーズな伝達や噛み合う際の摩耗等を抑える構造になっています。
ローラーチェーンの一般的な構造は以下の通りです。
引用先：大同工業株式会社（ローラーチェーンQ&A）

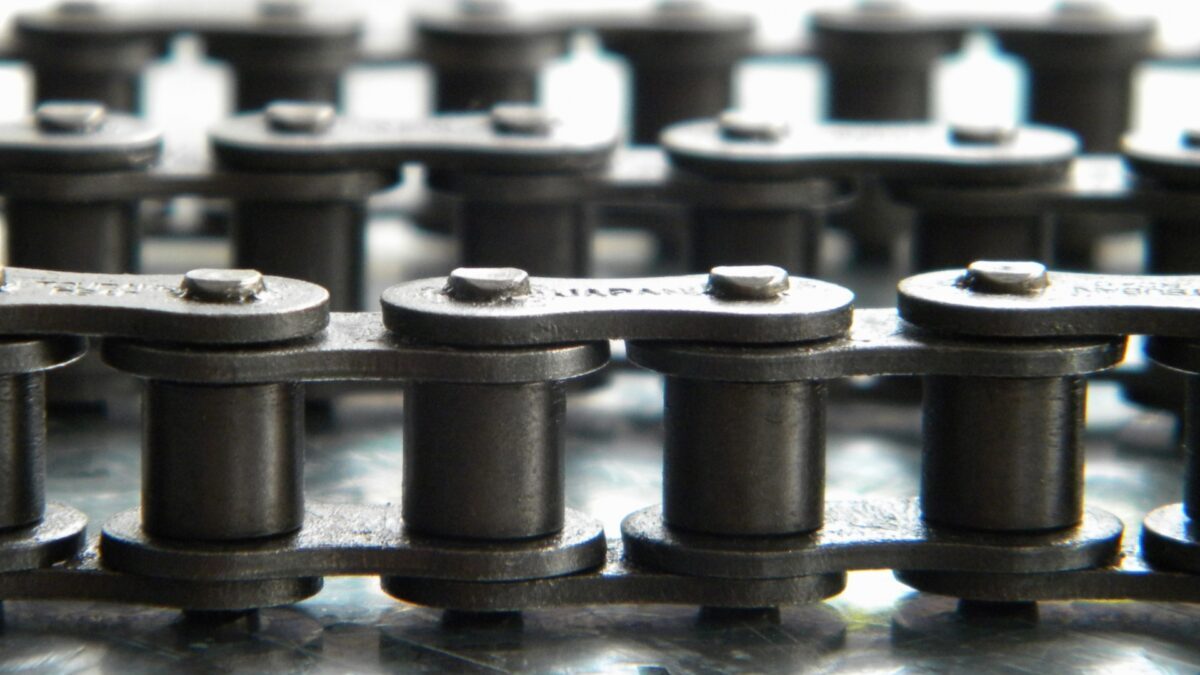

ローラーチェーンはブシュとローラーを2枚の内プレートでサンドイッチした「内リンク」と、2枚の外プレートとピンで構成された「外リンク」で連結することによって、1本のローラーチェーンになります。
つまり、「ローラーチェーンを切る」という作業は、この内リンクと外リンクを分離するという作業を指します。

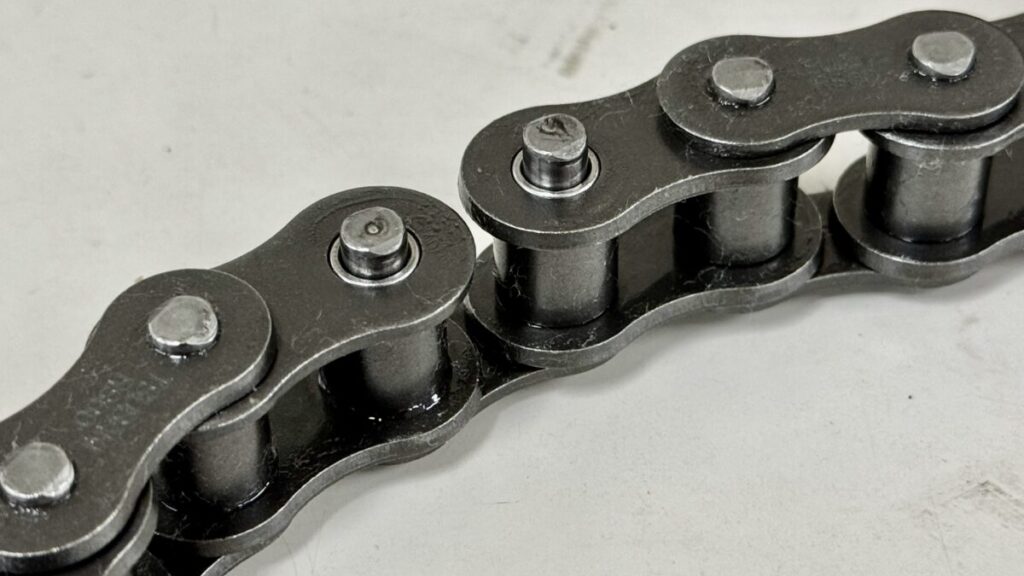

外リンクを分解するにはピンを抜き取ってやればいいわけなんですが、ピンの側面は「カシメ」が行われているため、何かで叩いたぐらいでは抜けないような仕組みになっています。

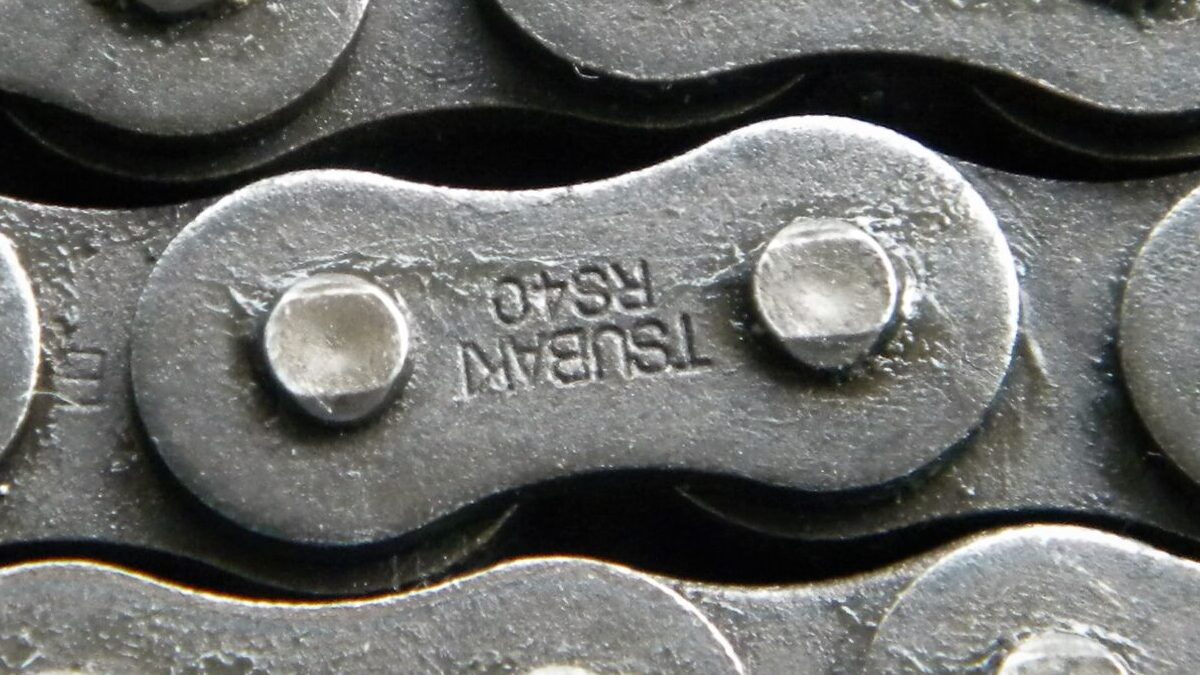

外リンクのピンの先端を潰して広げることで、ピンがプレートの穴から抜けないようにする加工技術
なべちなみに、大きなチェーンになると「カシメ」ではなく、割ピンをピンの先端に入れて抜けないようになっているものもあります
この「カシメられているピンをどうやって抜き取るのか？」が、チェーンを切る作業のポイントとなるわけですね。
ひでくん大きなチェーンだったら、割ピンを抜くだけだから簡単なんだけど。。。
チェーンの切り方その①｜カシメ部分を削る
チェーンを切るにはいくつかやり方がありますので、現場の状況に応じて使い分けましょう。
まずご紹介するのが、最も一般的な方法であるチェーンのカシメ部分を削ってピンを抜き取るというやり方です。
後述する専用工具が無くても、グラインダーなどの切削工具さえあればチェーンを切ることが可能です。
昔は工作場等に置いてあるバイス台にチェーンを挟んで作業を行っていましたが、今ではチェーン専用のバイス台やピンを抜き取るための治具等が多数販売されていて、よりスムーズに作業が行えるようになっています。
カシメを削る手順は次の通りです。
１．チェーンを固定する
まずはチェーンが動かないように固定します。

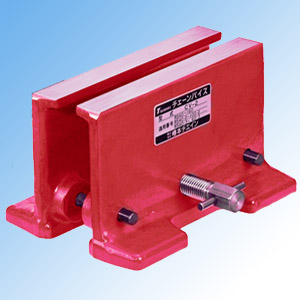

一般的に使われるバイス台でもいいですが、椿本チエインからチェーン専用のバイス台が出ていますので、それを使うとより確実にホールドできます。
引用先：株式会社 椿本ﾁｴｲﾝ（ﾁｪｰﾝ切断工具）
椿本チエインの専用バイス台は、チェーンのローラー部分だけを挟めるような構造になっており、外リンクだけを分解する用途に非常に適しています。
引用先：株式会社 椿本ﾁｴｲﾝ（ﾁｪｰﾝ切断工具）
注意点としては、チェーン専用バイス台はローラーチェーンの大きさや列数によって形番が異なるため、チェーンの種類に応じて準備する必要があります。
チェーンを切る作業があまりないという方は、無理に揃えなくてもいいでしょう。
なべメンテナンスするチェーンの形番が決まっているという場合は、あると便利ですね
２．カシメ部分を削る
チェーンを確実に固定したら、グラインダーを使用してピン側面のカシメ部分を削ります。
引用先：株式会社 椿本ﾁｴｲﾝ（ﾁｪｰﾝ切断工具）

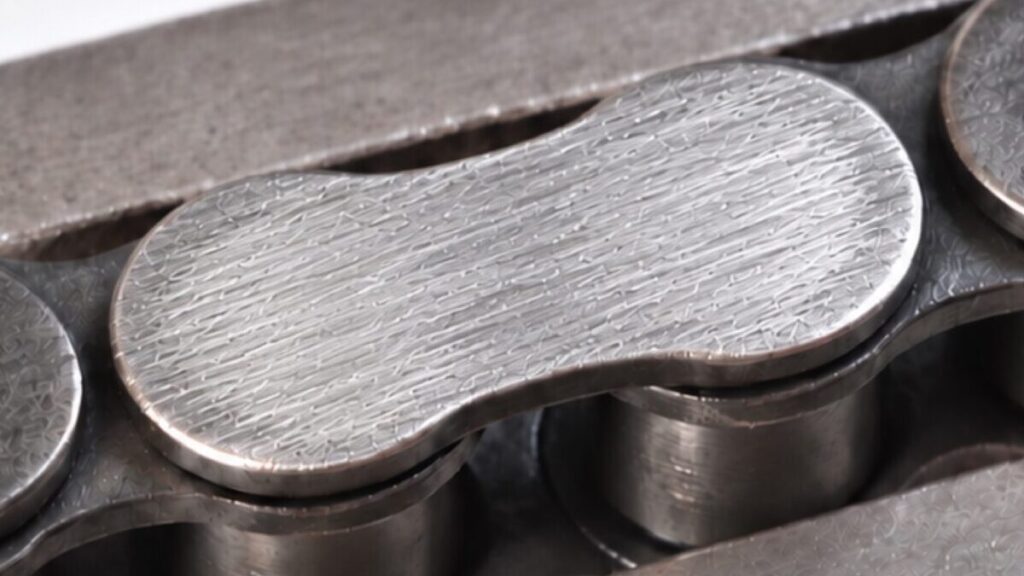

ピンの先端と外リンクが面一になるぐらいまで削ってください。
ひでくんこのプレートは使わないから、ある程度削れてしまっても大丈夫だよ
３．ピンを抜き取る
ピンのカシメ部分を削ることができたら、ピンと同径程度の細い丸棒等を使用してハンマーで叩き、ピンが抜ければ外リンクと内リンクを分離することができます。
ピンを抜くための治具についても、椿本チエインから専用工具が売られています。
引用先：株式会社 椿本ﾁｴｲﾝ（ﾁｪｰﾝ切断工具）
この工具は「一次パンチ」と言って、外リンクからピンを抜くために使用します。
カシメを削ったピンに一次パンチを当て、ハンマーで打撃すると外リンクからピンが押し出されます。
次に、ピンが押し出された穴に「二次パンチ」を差し込み、更にハンマーで打撃するとピンが反対側から抜け落ちて、外リンクと内リンクを完全に分離することができます。
引用先：株式会社 椿本ﾁｴｲﾝ（ﾁｪｰﾝ切断工具）
なべ二次パンチは中に入り込んだピンが抜き取りやすいよう、先端が細長い形状をしています
上記では専用工具を用いて解説しましたが、それに近い工具が手持ちであれば同じように作業が可能です。
ひでくん専用工具が無かった時代は色々苦労してたんだよね。。。
チェーンの切り方その②：チェーンカッター（チェーンスクリュー）を使う
次にご紹介するのが、チェーンカッターという工具を使ってチェーンを切る方法です。
チェーンカッターとはチェーンのピンを抜き取ることに特化した製品で、ピンのカシメ部分を削らないで作業ができるというメリットがあります。
メーカーによってはカシメ部分を削ってから使うよう注意書きがありますが、僕は削らずそのまま作業してしまっています。
無理やりピンを抜き取ろうとするとチェーンが壊れる可能性があるので、チェーンカッターを使う場合は慎重に作業を行うようにしましょう。
なべチェーンカッターは火の粉が出ないので、火気使用に制限がある現場でも安心ですね
1．椿本チエイン製チェーンスクリューを使う
ポチップ

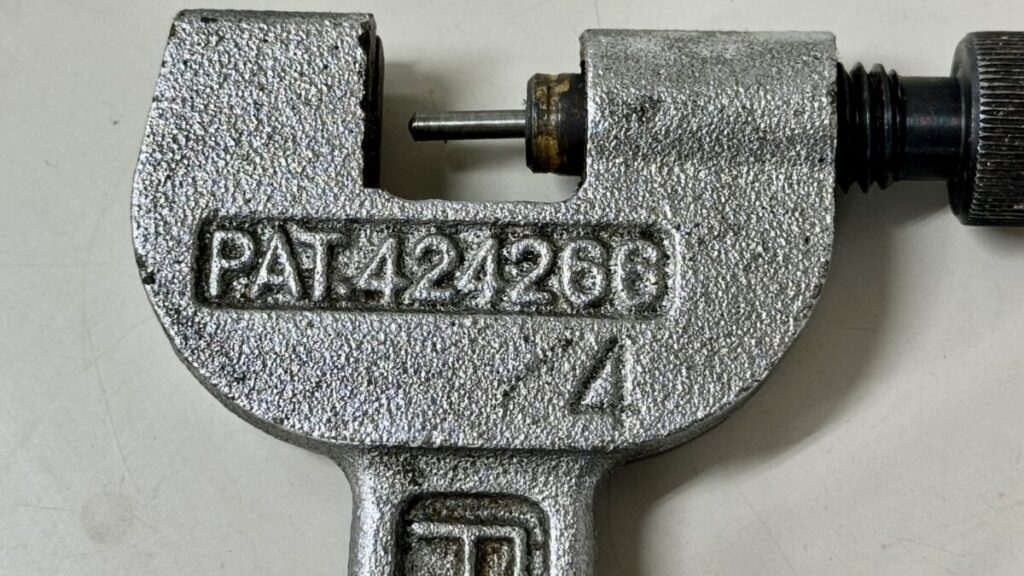

まずは、椿本チエインから売られている「チェーンスクリュー」という商品を使ってチェーンを切っていきます。
チェーンスクリューのチェーンを挟む部分はこのようになっており、持ち手部分を引くと挟む部分が開くような機構になっています。
チェーンスクリューをチェーンの側面に取り付けます。
このようにチェーンの側面にセットします。
ピンを押し出す先端部分がピンの中心にくるように微調整を行いましょう。
チェーンにしっかりとセットすることができたら、手回し部分を時計回りに回していきます。
すると、先端がスクリューの力を利用してピンをどんどん押し込んでいくので、外リンクからピンを抜き取ることができます。
ここで注意点ですが、この工具を使用して1箇所だけピンを押し出し過ぎてしまうと、下のような状態になることがあります。

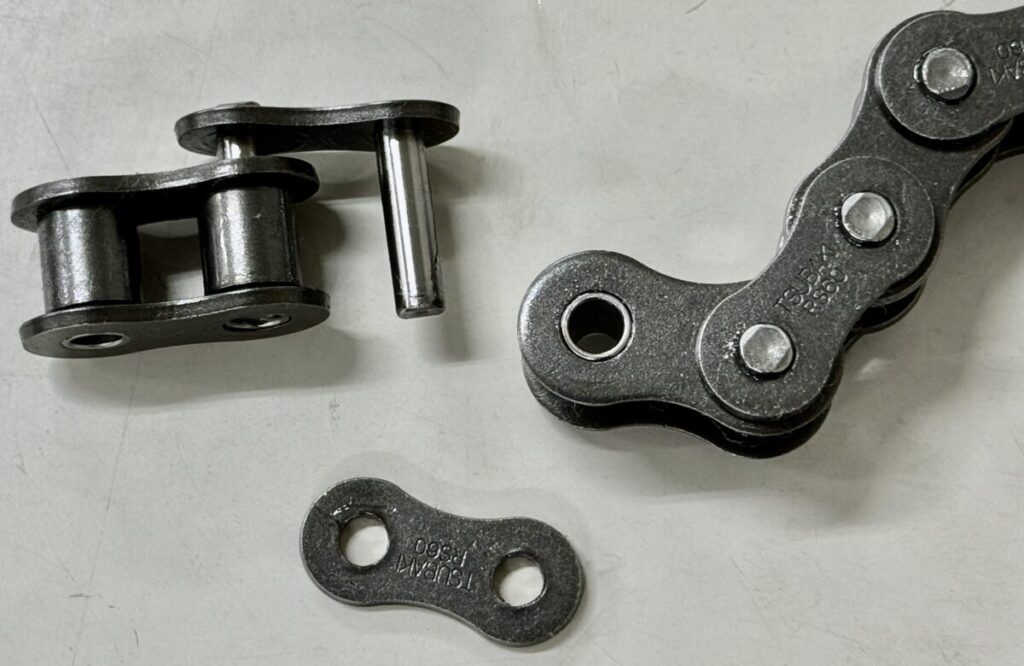

外プレートが曲がってしまっていますね。
これは、この工具がチェーンの片方しか支持していないためで、押し出したピンの反対側のプレートが引っ掛かってしまったことが原因です。
外したリンクを見てみると、ピンの付け根が曲がってしまっていますね。
このような状態になるまで無理にピンを押してしまうと、分解が困難になってしまうだけでなく残しておきたい内リンクも痛めてしまう恐れがありますので、慎重に作業するようにしてください。
もう一方のピンと合わせて、均等に何回も繰り返しながら押していくようにしていきましょう。
何回も均等に押していくことで、ピンから外プレートが綺麗に外れます。

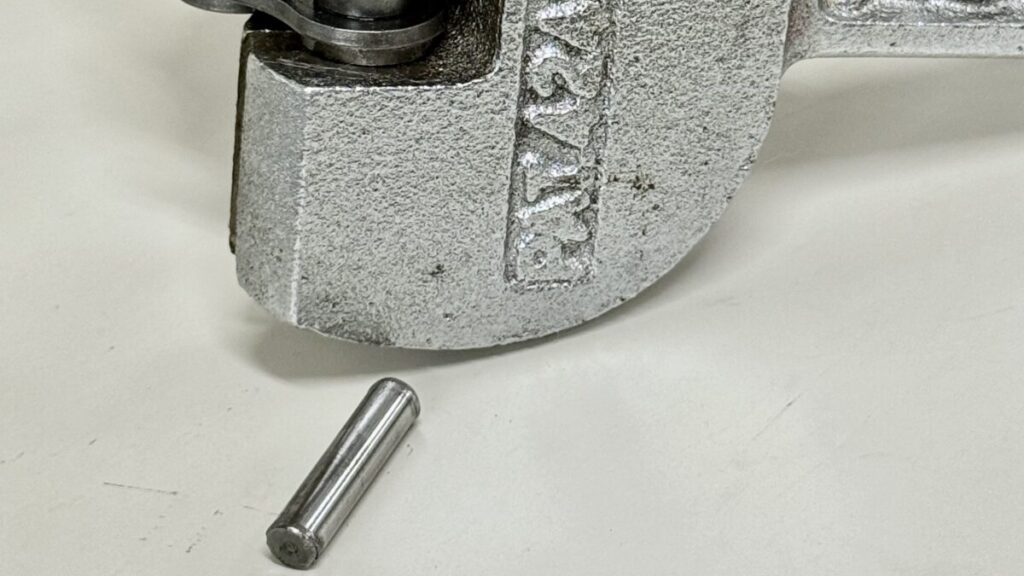

外リンクが外れたらチェーンスクリューを内リンクにセットして、内リンクからピンを抜き取ります。

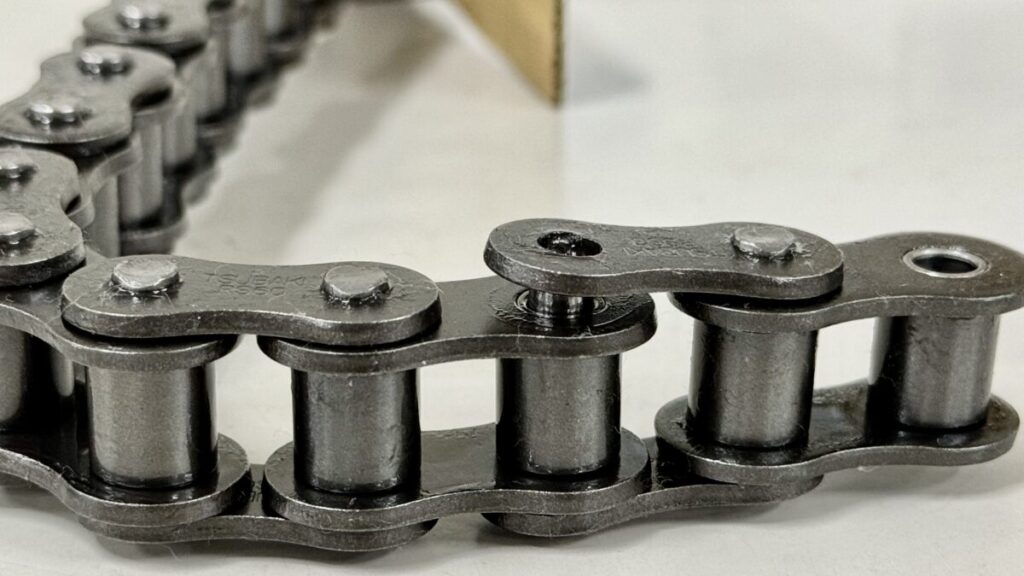

目的の長さにチェーンを切ることができました。
尚、椿本チエイン製チェーンスクリューには以下のような特徴があります。
ハンドルを回す力が少なくて済む
椿本チエイン製チェーンスクリューは、後述するチェーンカッターよりもハンドルを回す力が少なくて済みます。そのため、何回か付け替えてピンを押し出す必要がありますが、回す力がそんなに必要なく作業が非常に楽です。
本体が軽い
本体重量は後述するチェーンカッターよりも軽いため、取り回しが非常にしやすいです。
1つで数種類のチェーンに対応している
今回使用した「RS-CS-B1」という製品は、これ1つでRS40〜RS60のチェーンに対応しています。なので、チェーンのサイズ毎に工具を用意しなくても済むというメリットがあります。また、これ1つで1列と2列両方のチェーンにも対応しています。
ピンを押し出す部分が短い
チェーンスクリューのピンを押し出す先端部分はそんなに長く有りません。そのため、ハンドルを締め切ったとしても一発でピンを出しきることはできません。何回かセットし直して段階的に押していく必要があります。
反対側の外プレートを変形させてしまう恐れがある
片側のプレートしか押さえていない構造であるため、1本のピンだけをずっと押し続けてしまうと反対側のプレートに変な力が加わって曲がってしまうことがあります。
チェーンの状態を見て何回か付け替えながら、均等にピンを押し出していくようにしましょう。
ひでくん今回初めて使ってみたんだけど、結構便利な工具だったよ！
ポチップ
２．FUJITAN製チェーンカッターを使う

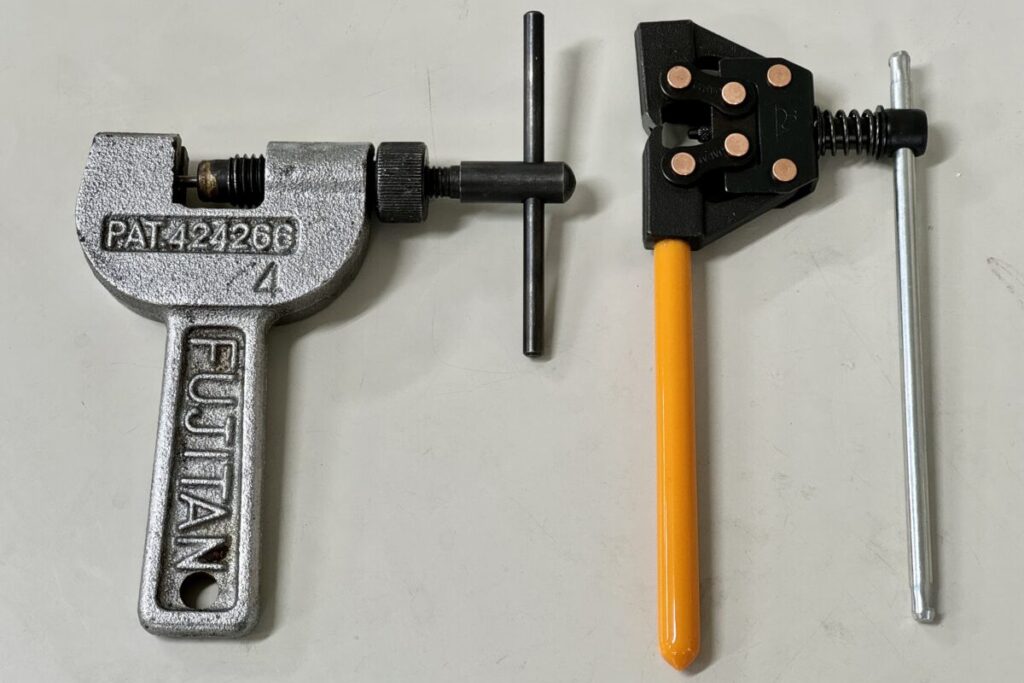

次に使うのが、「FUJITAN」製チェーンカッターです。
僕が所有しているのは「FUJITAN」というメーカーのチェーンカッターなのですが、他に有名なメーカーで「片山チエイン」製のものもあります。
このタイプの工具は、チェーンの両側を押さえてピンを抜き取ることができるため、先述のチェーンスクリューのように何回も付けたり外したりを繰り返さなくても良いというメリットがあります。
実際に使って確かめてみましょう。

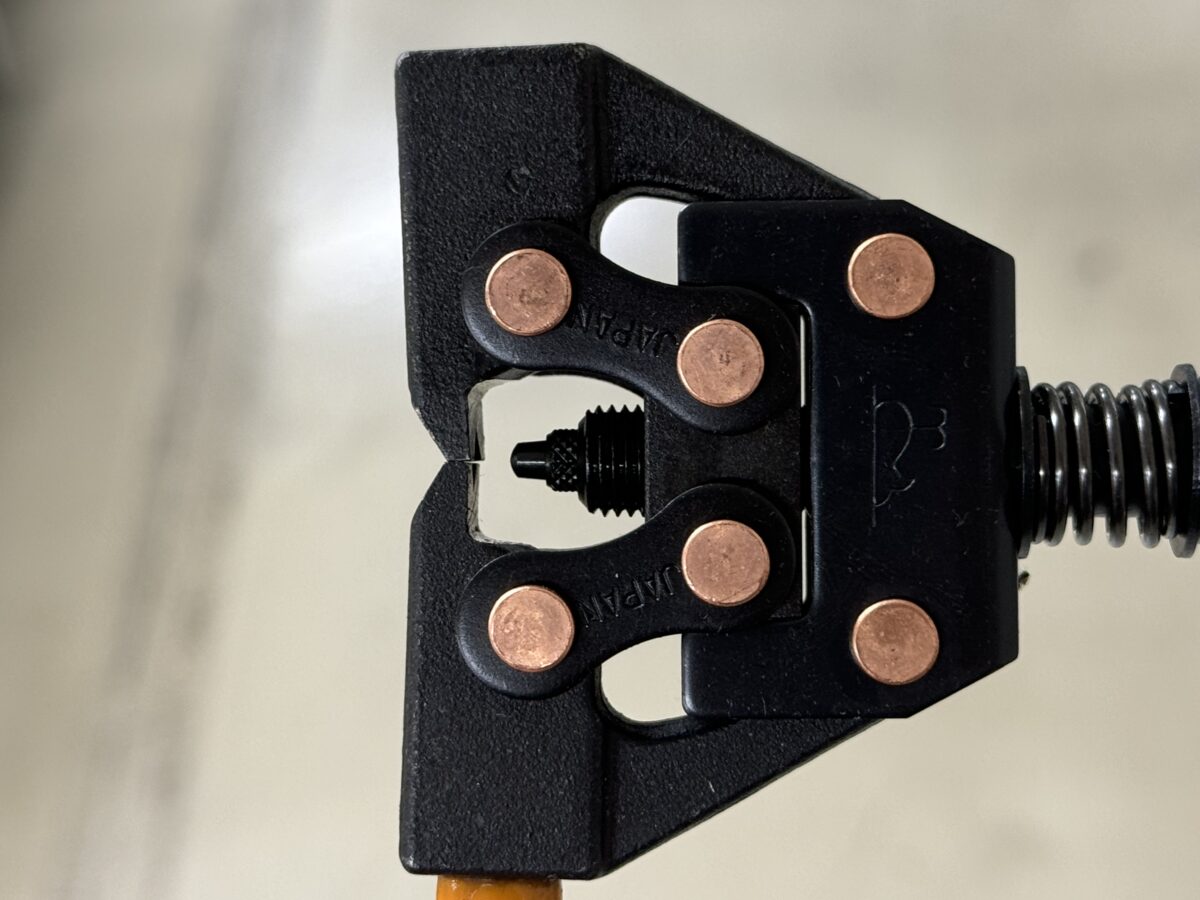

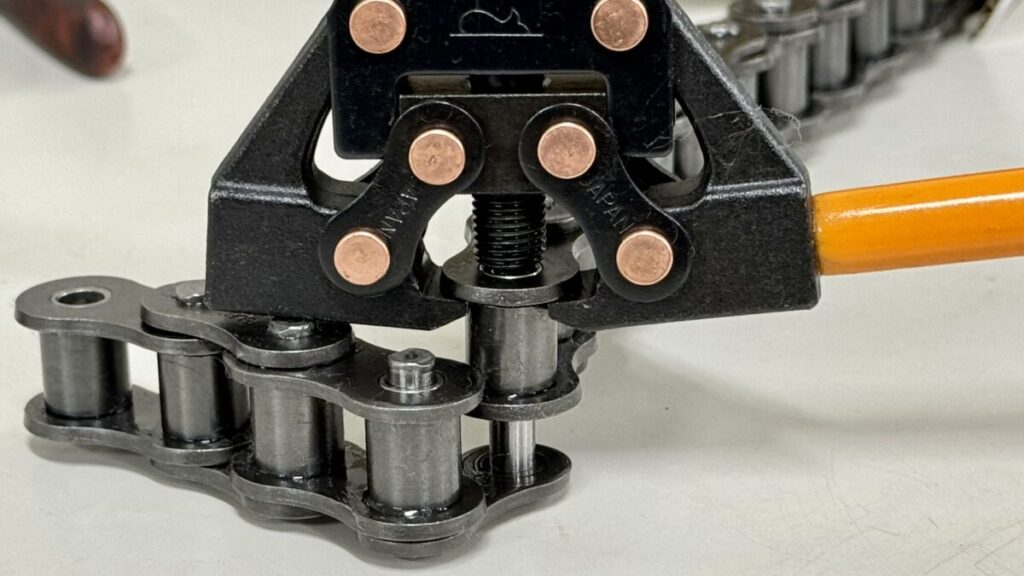

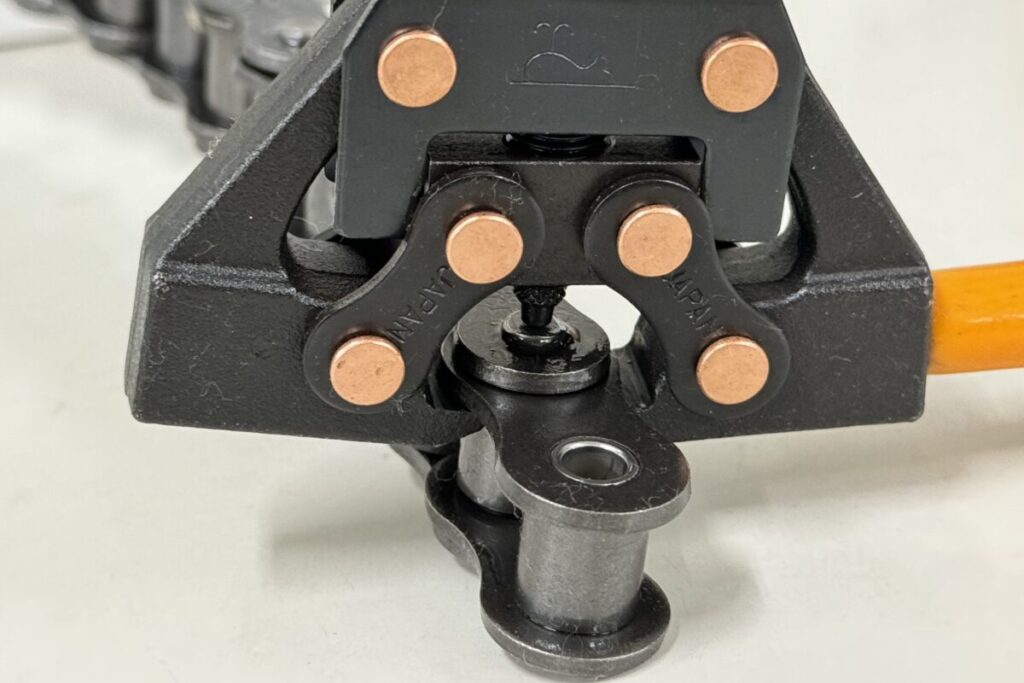

まずはチェーンをチェーンカッターにセットしていきます。
黒色のローレットの部分を反時計方向に回していくと、内側のチェーンを挿入するところが開きます。

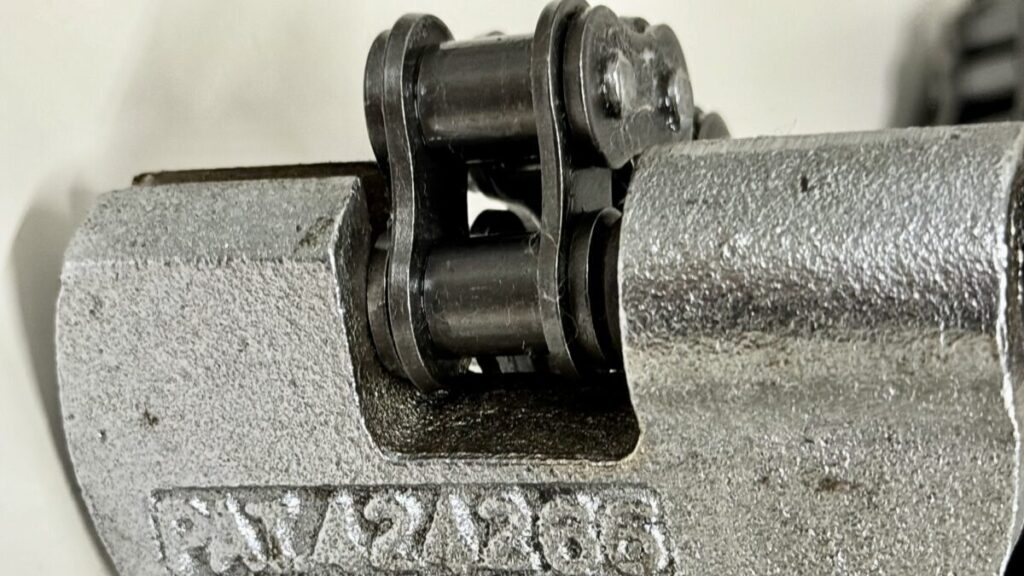

チェーンが本体に挿入できるぐらいまで開くことができたら、チェーンを挿入し黒色のローレットを時計方向に回してチェーンを挟みます。
今回カットするチェーンはRS60なのでRS60用を使います。

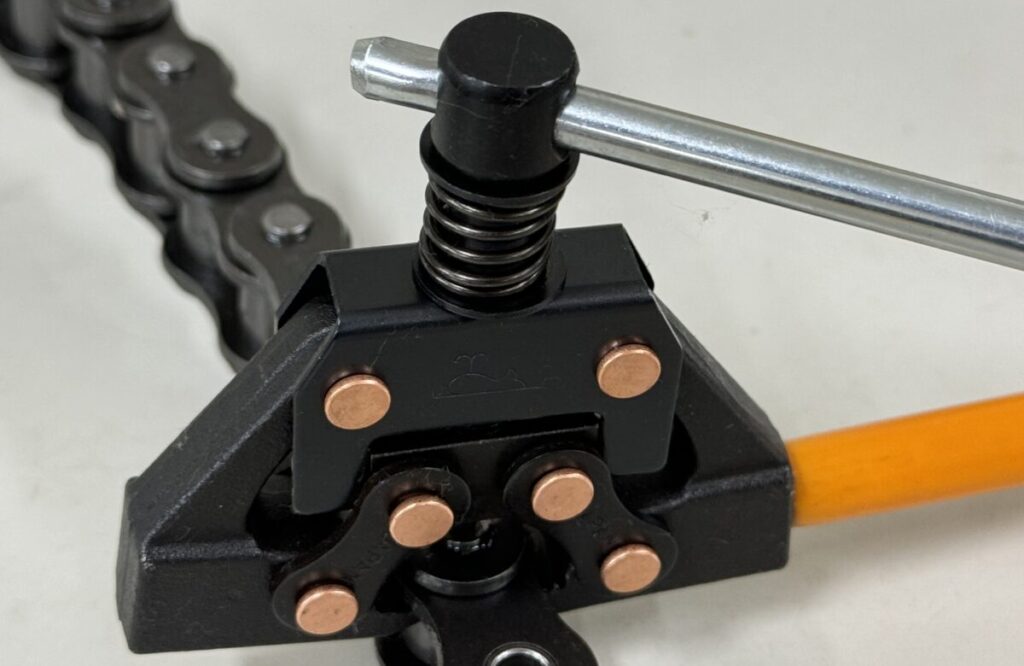

黒色のローレットの先端には”くぼみ”が有り、チェーン側面から出ているピンの先端が丁度その”くぼみ”に、はまり込むようになっています。
しっかりとチェーンをホールドできたら、外側のハンドルを時計回りに回していきます。
すると、チェーンのピンが抜けるまでハンドルの先端が押し続けてくれるので、一発で外リンクからピンを外すことができます。
チェーンカッターの場合、椿本チエインのチェーンスクリューとは違ってチェーンを両方で押さえているので、反対側の外プレートが曲がらずにスムーズにピンを抜き取ることが可能です。

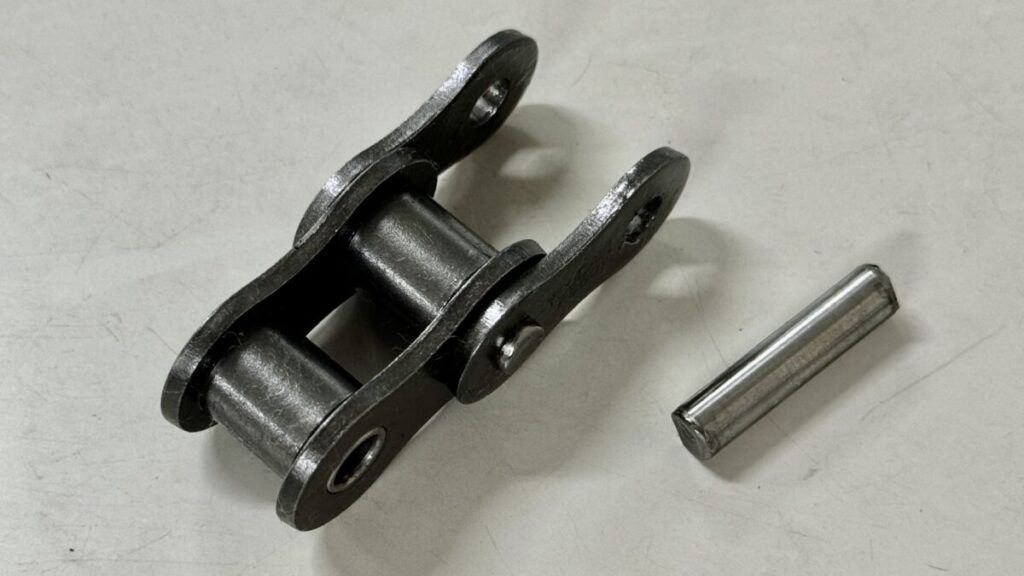

外リンクを変形させることなく分解することができました。
なお、この形のチェーンカッターは次のような特徴があります。
外プレートが変形しにくい
両端からチェーンを押さえてピンを抜き取る構造であるため、1本のピンをずっと押し続けてもチェーンの変形が起こりにくいです。なので、最初のセットさえしっかり行えば、ピンの抜き取りに失敗するという確率はかなり低いかと思います。
押し出す部分が長い
ピンを押し出す部分の先端が非常に長いため、椿本チエイン製チェーンスクリューのように何回も付け替えなくても、一発でピンを完全に抜き取ることができます。
ハンドルを回す力がある程度必要
椿本チエイン製チェーンスクリューと比べて、特に外プレートからピンを押し出す最初の方で回す力がかなり必要になります。
外プレートからピンが抜けてしまえば途端に回す力が軽くなりますが、やはり最初はかなりハンドルが重い（かたい）です。
なので、1日に何回もチェーンをこの工具で切っているとかなり疲れてしまうと思います。
チェーン1種類にしか使えない
椿本チエイン製チェーンスクリューは1つで何種類ものチェーンに対応していますが、この手のチェーンカッターについては基本的にチェーン1種類しか使うことが出来ません。
なので、切るチェーンの種類がRS40・RS50・RS60と3種類あるとしたら、チェーンカッターも3種類必要になってきます。
2列のチェーンについても同様で、対応するものを準備する必要があります。
本体が重い
椿本製チェーンスクリューと比べて重く、持ったときにズッシリときます。
そのため切るチェーンの種類がたくさんあると、その分荷物が多く重くなります。
ただ、重いということはそれだけ本体が頑丈ということですので、壊れにくいというメリットはあります。
なべチェーンカッターは僕も非常にお世話になっています！
現場の状況に応じて方法を使い分けよう
以上、ローラーチェーンの切り方や使用する工具について解説してきました。
チェーンを切る作業は「外プレートからピンを抜く」ことであり、カシメ部分の切削やチェーンカッターを使用するなど、実に様々な方法があります。
また、各社から様々な専用工具も販売されていますので、現場環境に合った工具や方法を幅広く選択することができます。
本記事を参考に、ぜひ最適な方法を選んでみてください。
