三相交流回路の「ＲＳＴ」と「ＵＶＷ」の違いについて

工場等にある設備やクレーンの電源は三相交流のものが非常に多いです。

それらの電気図面（展開接続図）を眺めていると、「R・Ｓ・Ｔ」という表現や「Ｕ・Ｖ・W」という表現で記載されている部分をよく目にします。

この記事では、これらの違いについて少し例を交えながら解説していきます。

なべ

そんなに難しい違いはないので是非覚えて下さいね

「ＲＳＴ」とは？

電気の展開接続図に出てくる「ＲＳＴ」という表現、これは一般的に三相交流回路の「電源」を表します。

設備を動かす為には工場内のキュービクル等から電力を供給してもらう必要がありますが、そこから電線を敷設して設備に接続したとき、その電源部分（一次側電源）を「ＲＳＴ」と表現します。三相交流は電源線が3本ありますので、各線（各相）を区別する為にそれぞれＲ相・Ｓ相・Ｔ相と表記します。

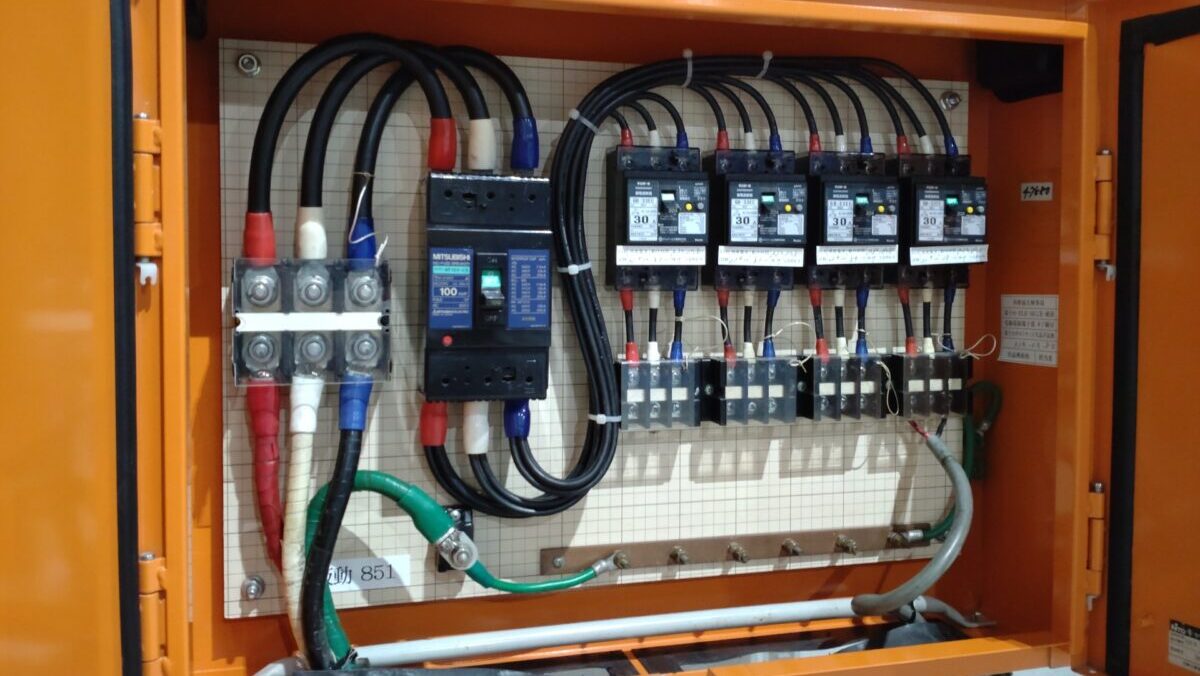

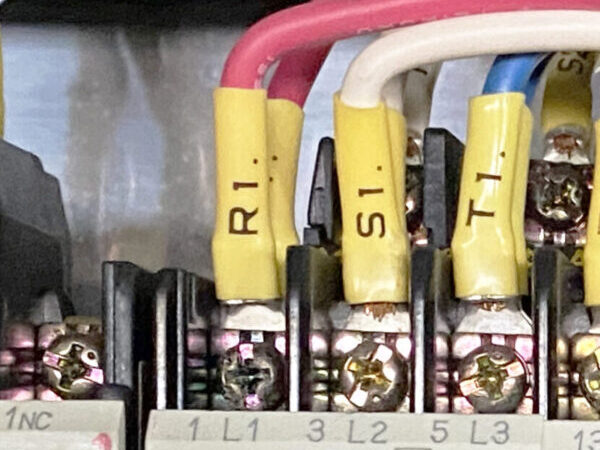

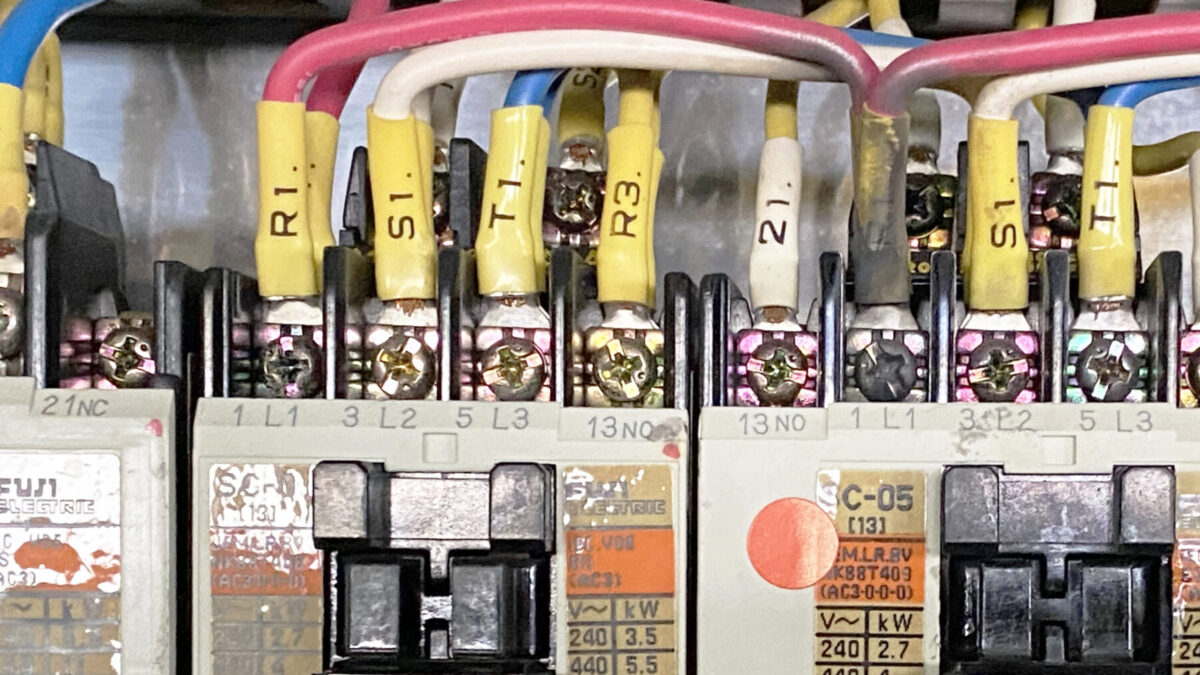

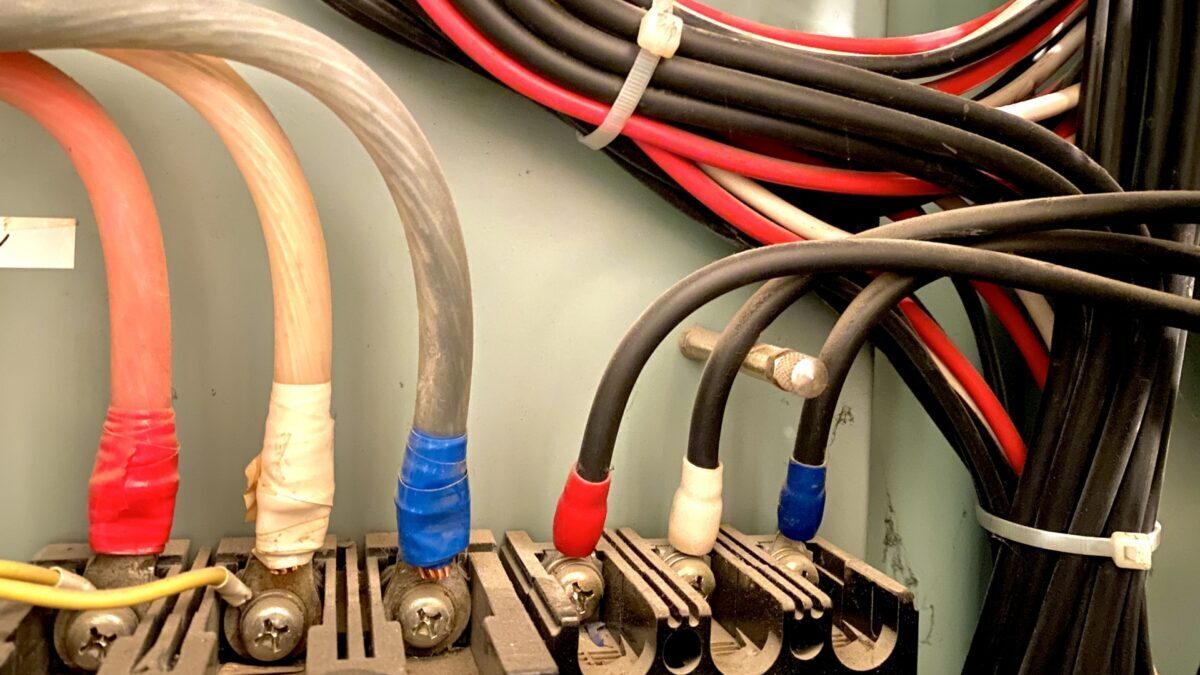

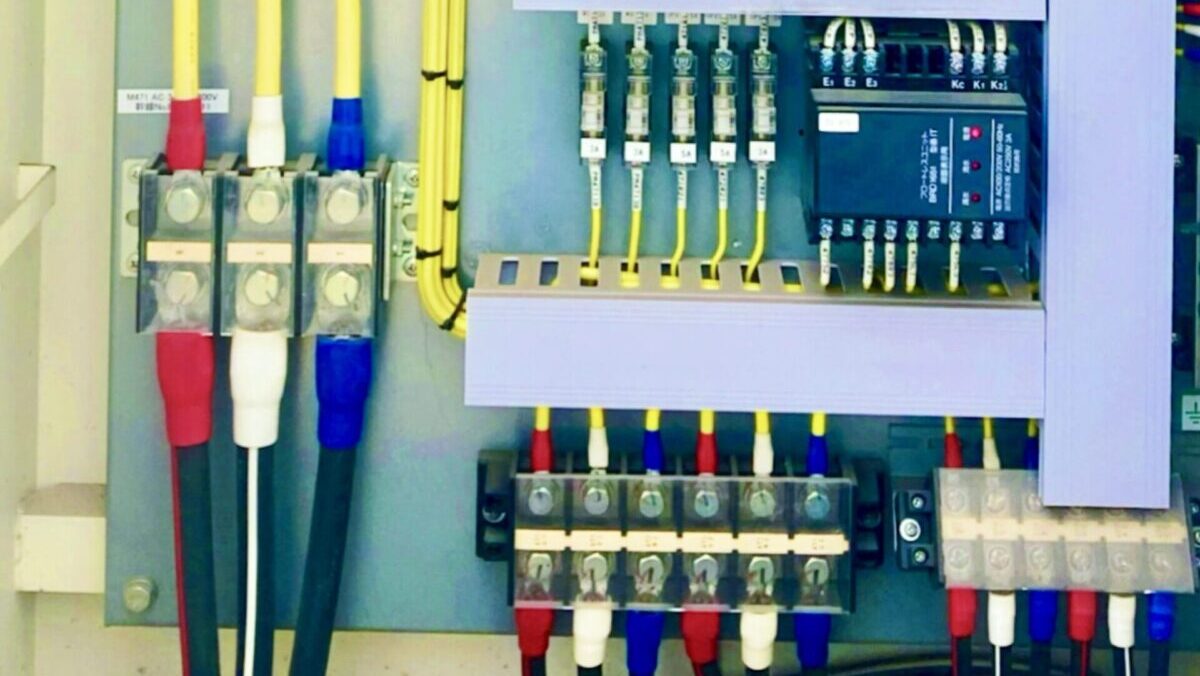

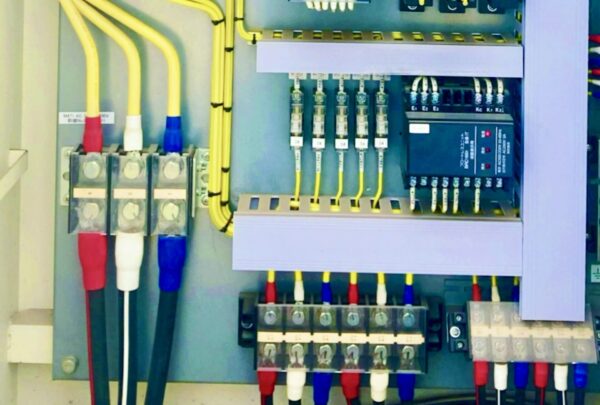

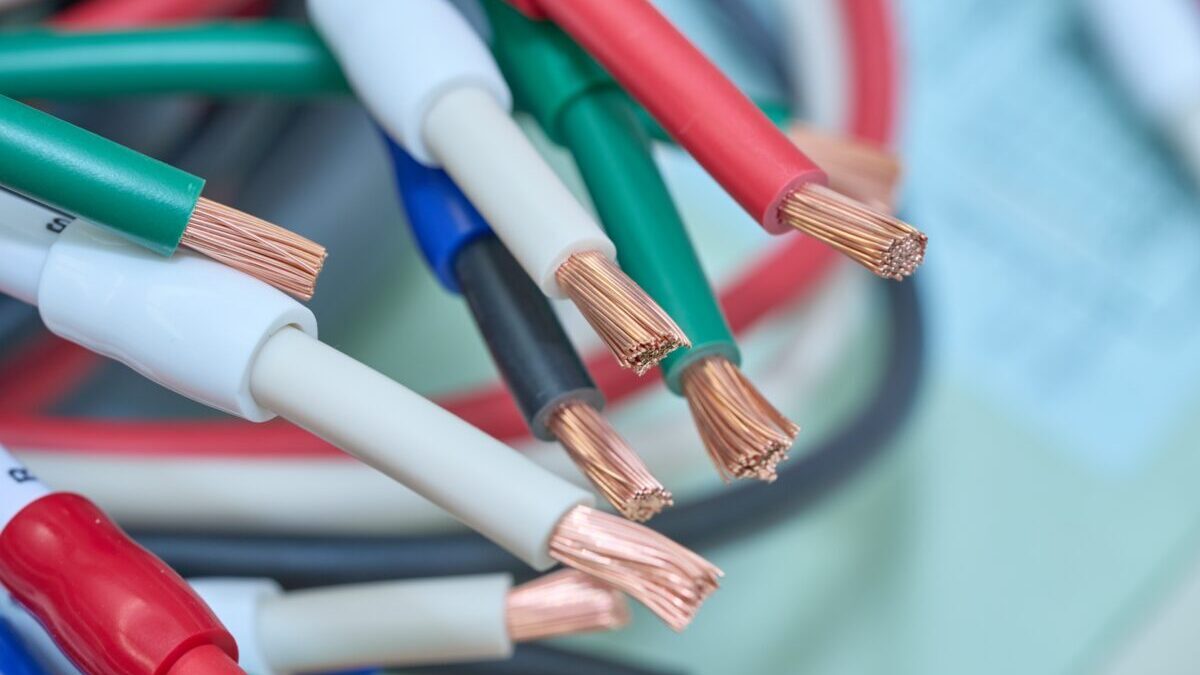

供給側から敷設されてくる各相の電線には、それぞれの相に対応した色分けがされています。写真のように「Ｒ相：赤線」・「Ｓ相：白線」・「Ｔ相：黒線or青キャップ」となっています。なので、正しく電気工事がされていれば色でＲＳＴを区別することが出来ます。

なぜ「ＲＳＴ」という呼び方にしたのかは諸説あるみたいですが、一番有力なのは昔の三相交流が「〇：Round」・「□：Square」・「△：Triangle」と表現されてい為、その頭文字を取って「ＲＳＴ」となったそうです。

「ＵＶＷ」とは

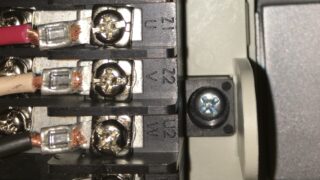

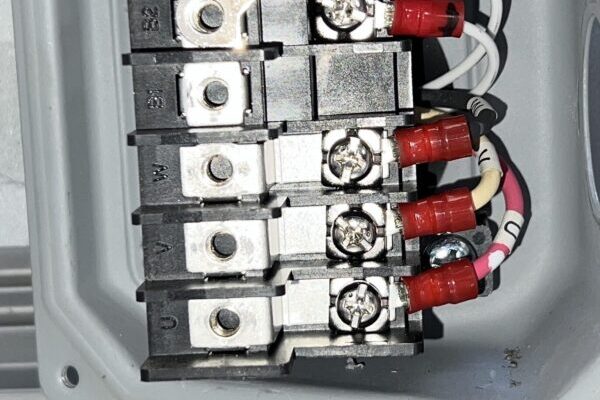

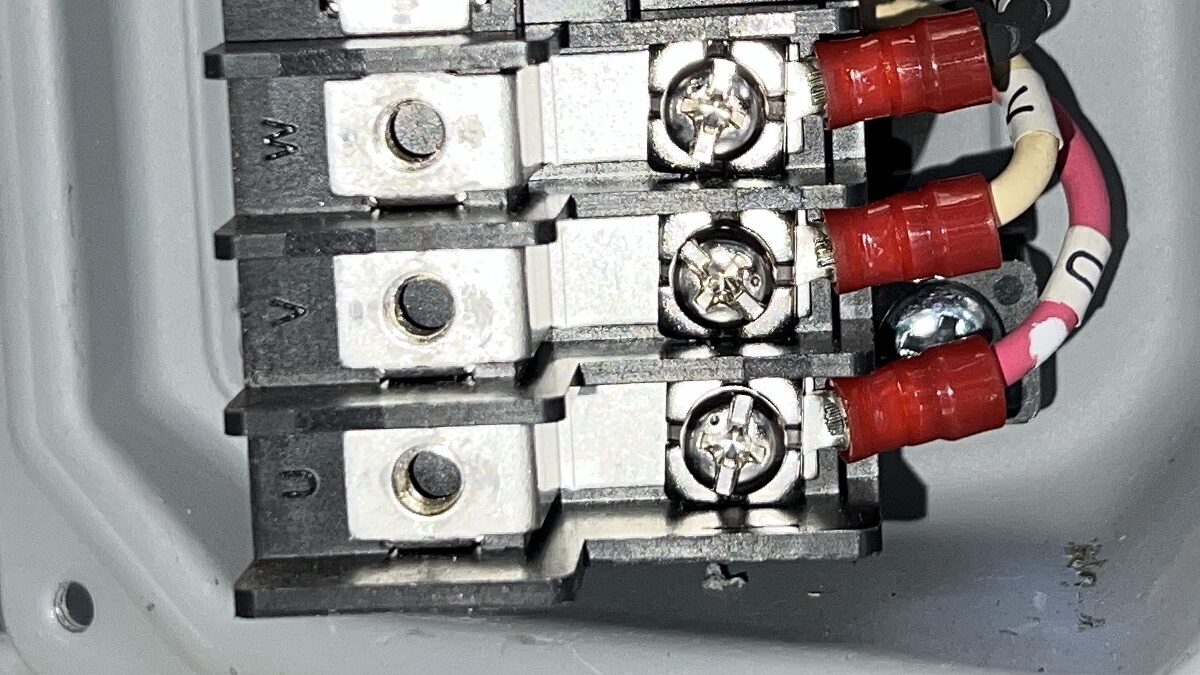

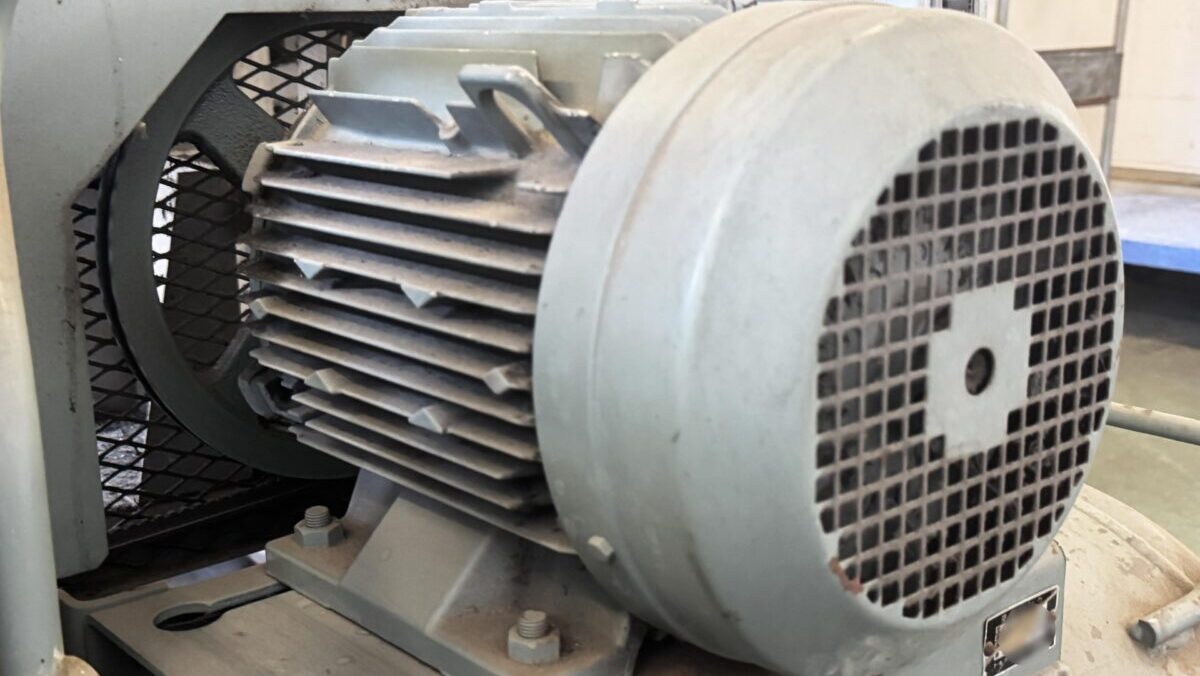

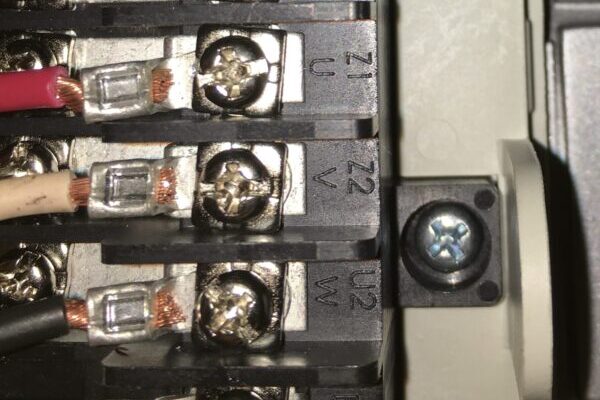

展開接続図に出てくる「UVW」という表現、これは一般的には「負荷側」を表します。負荷として代表的な三相誘導電動機いわゆる三相モーターへの配線は、「ＵＶＷ」という表記の仕方である場合がほとんどです。モーターを接続するときに端子を見てみると「ＵＶＷ」と記載されています。

あとは三相トランスの端子も「ＵＶＷ」と表記されています。高圧側巻線の方を大文字で「ＵＶＷ」、低圧側巻線の方を小文字で「ｕｖｗ」と表現されていますね。

接続図の具体例

電源と直接接続

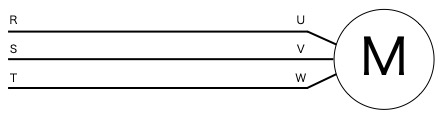

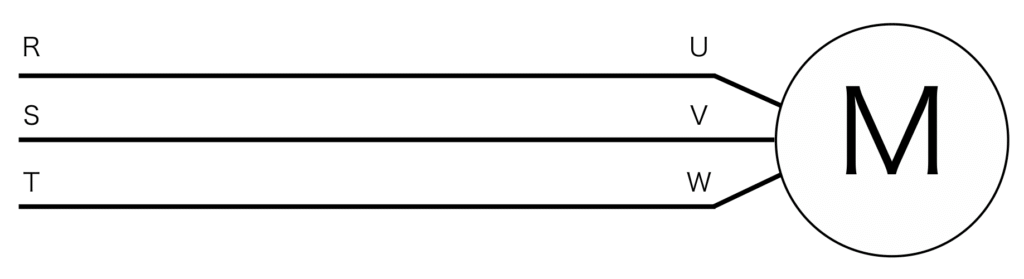

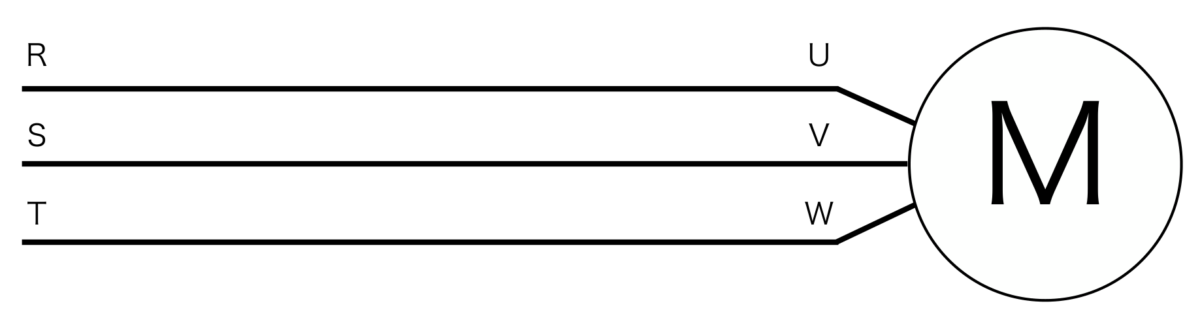

電源の「ＲＳＴ」から直接モーター（Ｍ）に接続した図になります。（普通はこんな繋ぎ方は危なくてやりませんが）

電源のＲ相（赤線）をモーターのU相に、Ｓ相（白線）をＶ相に、Ｔ相（黒線or青キャップ）をＷ相にそれぞれ繋ぐとモーターは正回転します。ちなみにどれかの線を入れ替える（例：Ｒ相ーＷ相、Ｓ相ーＶ相、Ｔ相ーＵ相）とモーターは逆回転するようになります。

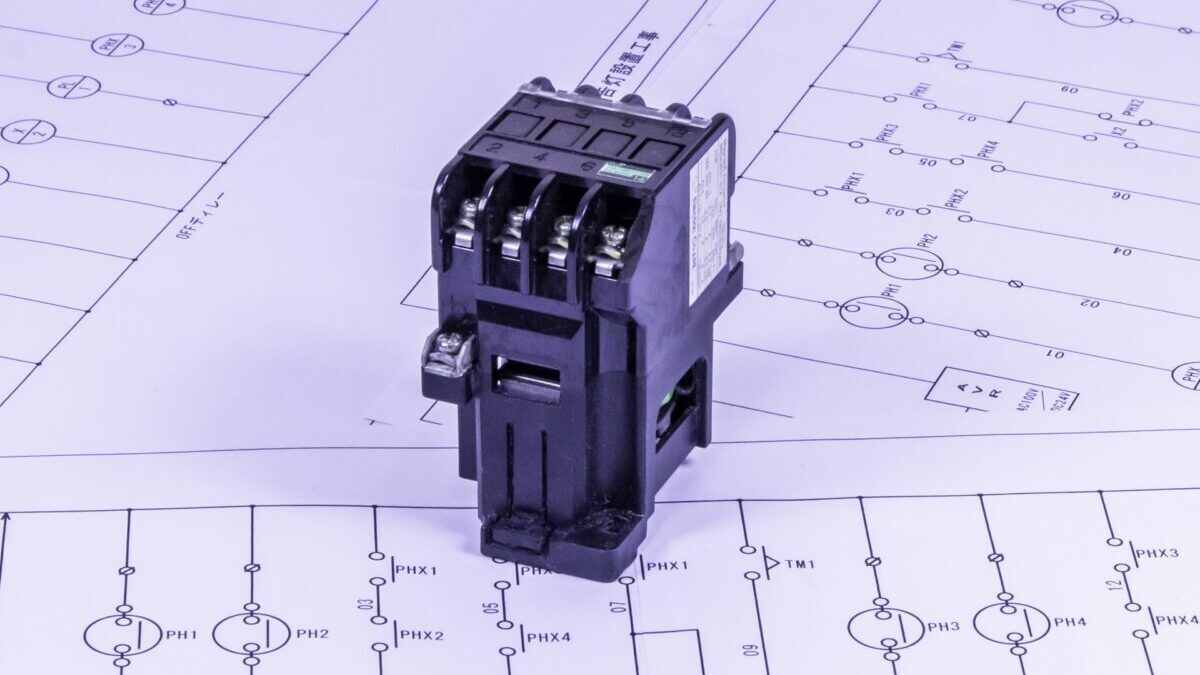

電磁接触器を介して接続

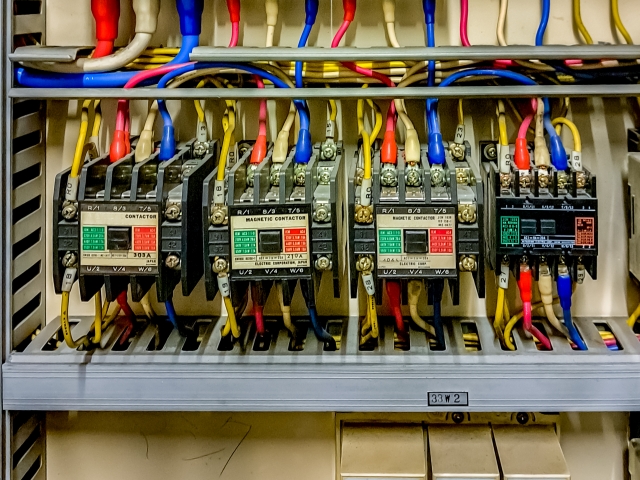

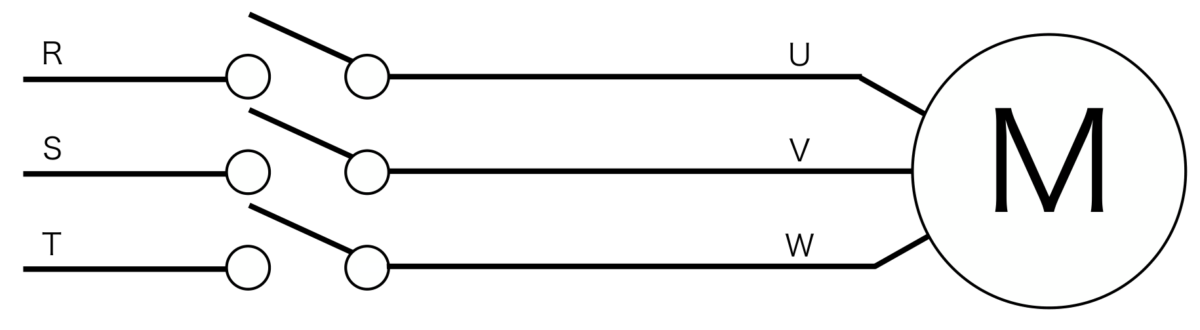

電源の「ＲＳＴ」から三相モーターを始動・停止させる為の電磁接触器の接点を通って、モータに接続している図です。このように接続すると、電磁接触器の接点が閉じるとモーターに電圧が掛かってモーターが回転し始めます。いわゆる「直入れ」ですね。

電磁接触器を介して「ＲＳＴ」を接続する場合は、接点を出ると線の名称（記号）は「ＵＶＷ」という名前に変えてモーターまで配線することが殆どです。そうすることでモーターの端子と線の名称が同じになるので、間違いが起きにくくなります。

インバータを介して接続

インバータとは、モーターに流す電気の周波数をコントロールすることでモーターのスピード（回転数）を変えて、機械の動きを制御する装置です。

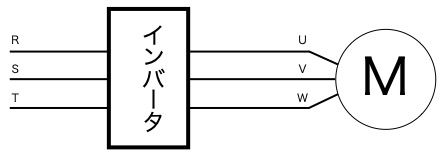

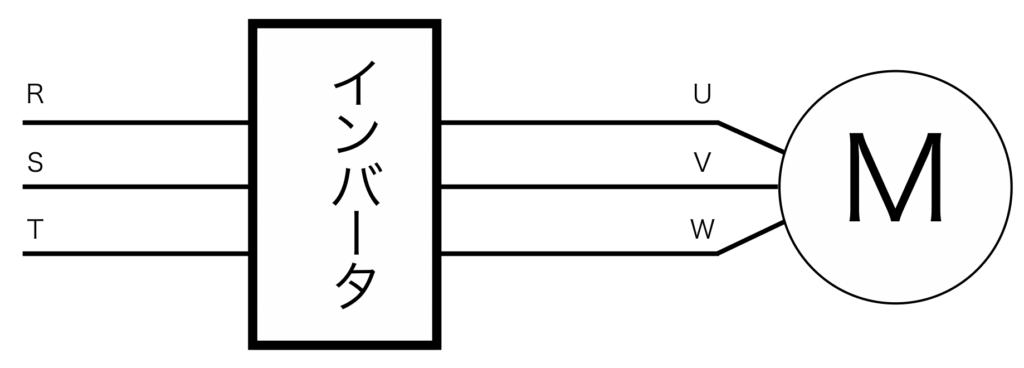

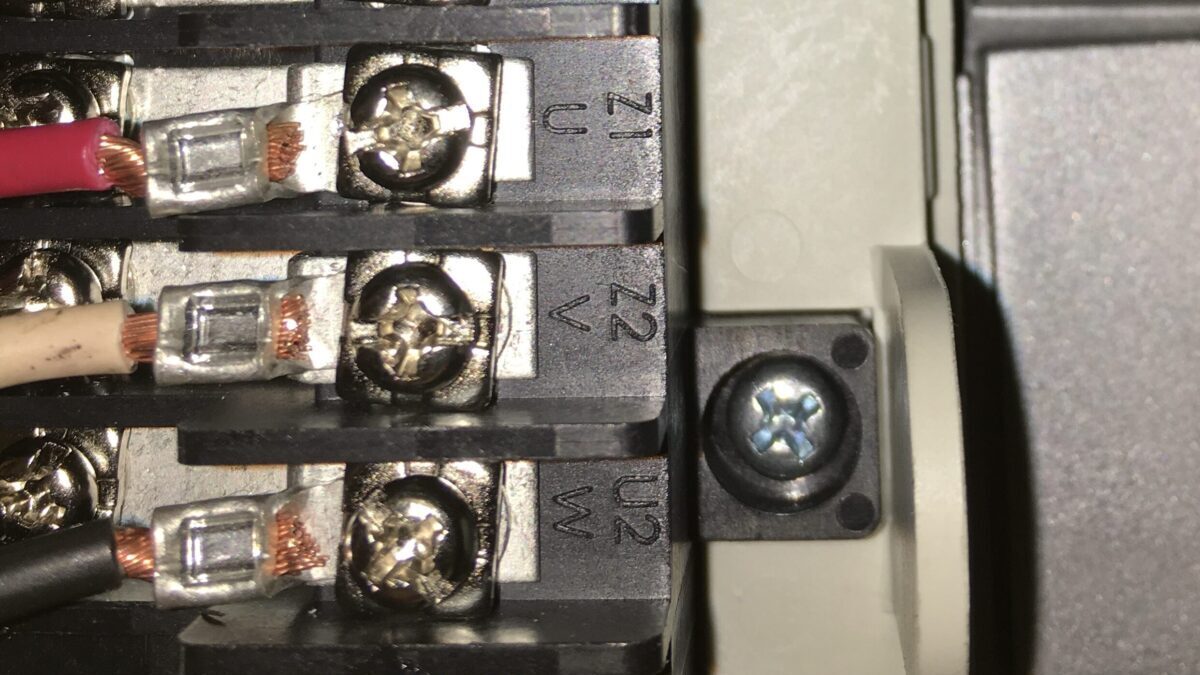

インバータについては電源側は「ＲＳＴ」、負荷側は「ＵＶＷ」と接続する端子に表示がされています。なので、インバータのＲＳＴ端子に電源を繋ぎ、インバータのＵＶＷ端子とモーターのＵＶＷ端子を接続すれば、動かすことが出来るようになります。

※インバータの電源側に「ＵＶＷ」、負荷側に「ＲＳＴ」を繋ぐとインバータが壊れます、注意しましょう。

関連記事

【違いは何？】ブレーキの結線方法について詳しく解説

まとめ

以上、「ＲＳＴ」と「ＵＶＷ」の違いについて簡単な接続図を交えてお伝えしました。

基本は「ＲＳＴ」は電源側、「ＵＶＷ」は負荷側、線の色は「赤線・白線・黒線or青キャプ」と覚えて頂ければ差し支え有りませんので、ご参考になさって下さい。
