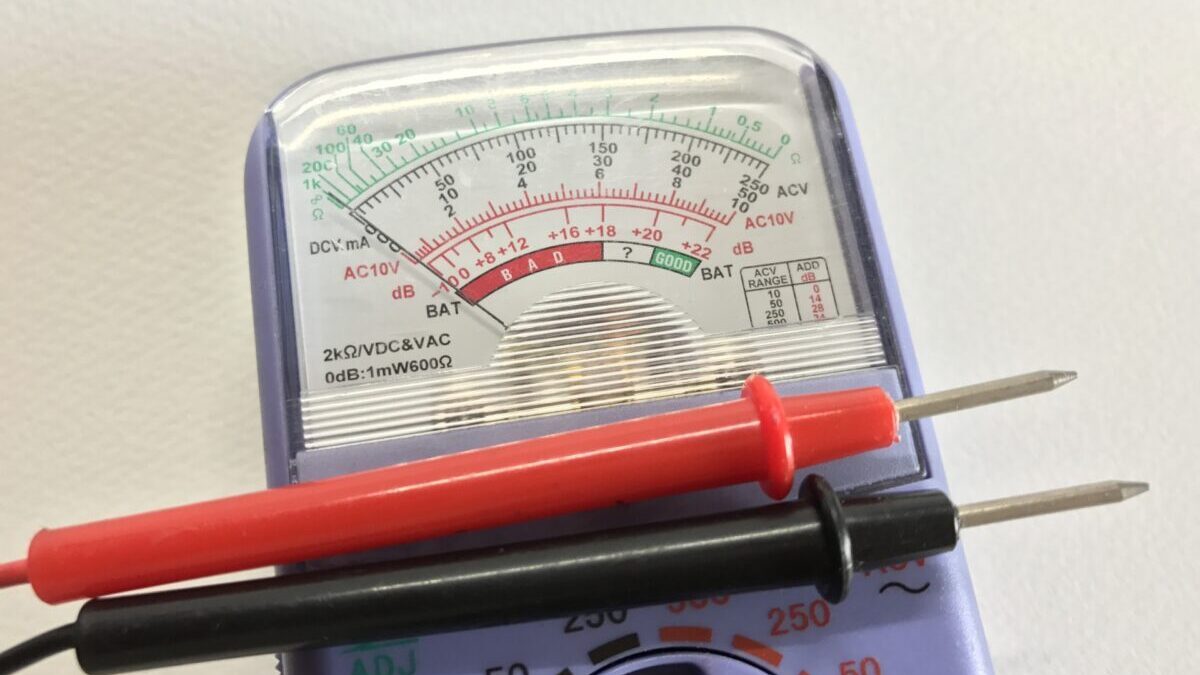

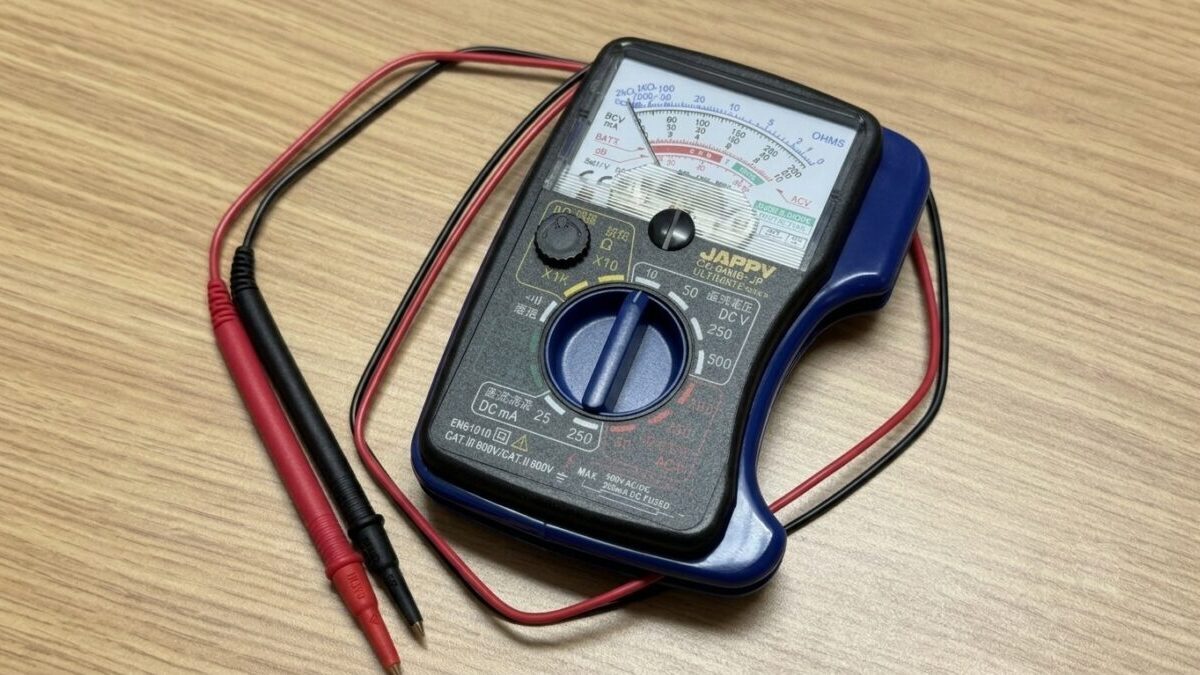

皆さんは仕事でアナログテスターを使ったことがありますでしょうか？
テスターで電圧や抵抗値を測定する際、多くの場合は数字がデジタル表示されるデジタルテスターがよく使われます。
僕自身、電圧等を測定して数値を記録で残すような仕事の時は、必ずデジタルテスターの方を使用します。
一方、アナログテスターの場合は測定した数値を目盛と針で表現するため、デジタル表示のテスターと比べると少し使いにくい場合があります。
ひでくん目盛と針で測定値を読み取ろうとすると、やっぱりデジタル表示の方が良いってなってしまうよね。。。
ここまでだと、アナログテスターはデジタルテスターと比べてデメリットばかりのように思えますが、実はデジタルにはないメリットがあったりします。
この記事では、アナログテスターにはどんなメリットがあるのか、そのように使えばそのメリットを享受できるかについて解説していきます。
なべ電気の仕事をされている方であれば、デジタル式とアナログ式どちらも持っておくと重宝しますよ！
まずは押さえておきたい｜アナログテスターのデメリット
まずはアナログ式のデメリットについておさらいしておきましょう。
数値の読み取りが疲れる
アナログテスターは数値を読みたびに目盛と針に目を凝らす必要があるため、測定する箇所が多いと目が疲れてしまいます。
デジタルテスターの場合は測定値が数字でそのまま表示されるので、数値の読み取りがとても楽に行えます。
なべ測定値の読取りはやはりデジタルテスターの方が良いですね

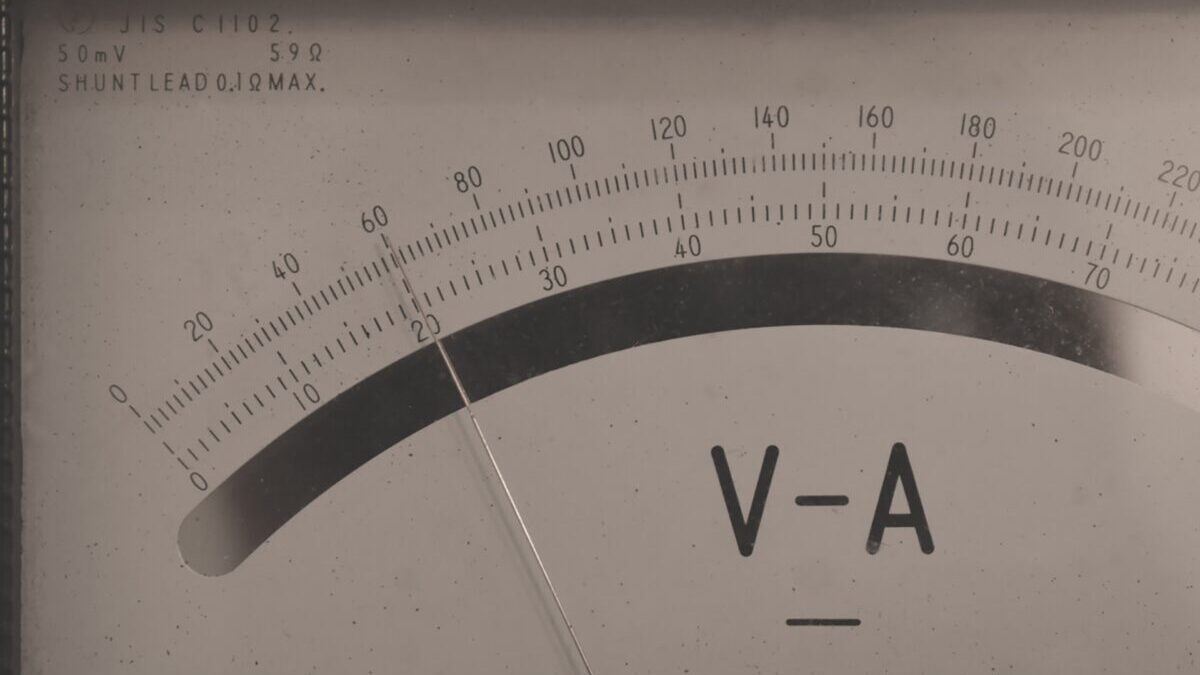

読み取り精度にバラツキが出る
アナログテスターは針と目盛を真上から見ないと、正しい測定値を読み取ることができません。
写真のように、実際の針と目盛の下にある鏡に映る針とが完全に重なる角度が、測定者から見た「真上」になります。この「真上」の状態で読み取らないと、見る角度によって示す数値が微妙に変わってしまいます。
また目分量の部分についても、測定者の感覚によって若干の違いが生まれる場合があります。
つまり、アナログテスターは見る角度や測定者の感覚によって、読取り精度にバラツキが生まれやすいのです。
デジタルテスターの場合は測定値がそのまま数字で表示されるので、測定者の違いによる読み取り誤差が生じることはありません。
高精度に数値を測定して記録する用途においては、やはりデジタルテスターに軍配が上がります。
ひでくんアナログテスターの場合は”だいたい”の数値を見るのに適しているね
適正レンジに合わせる必要がある

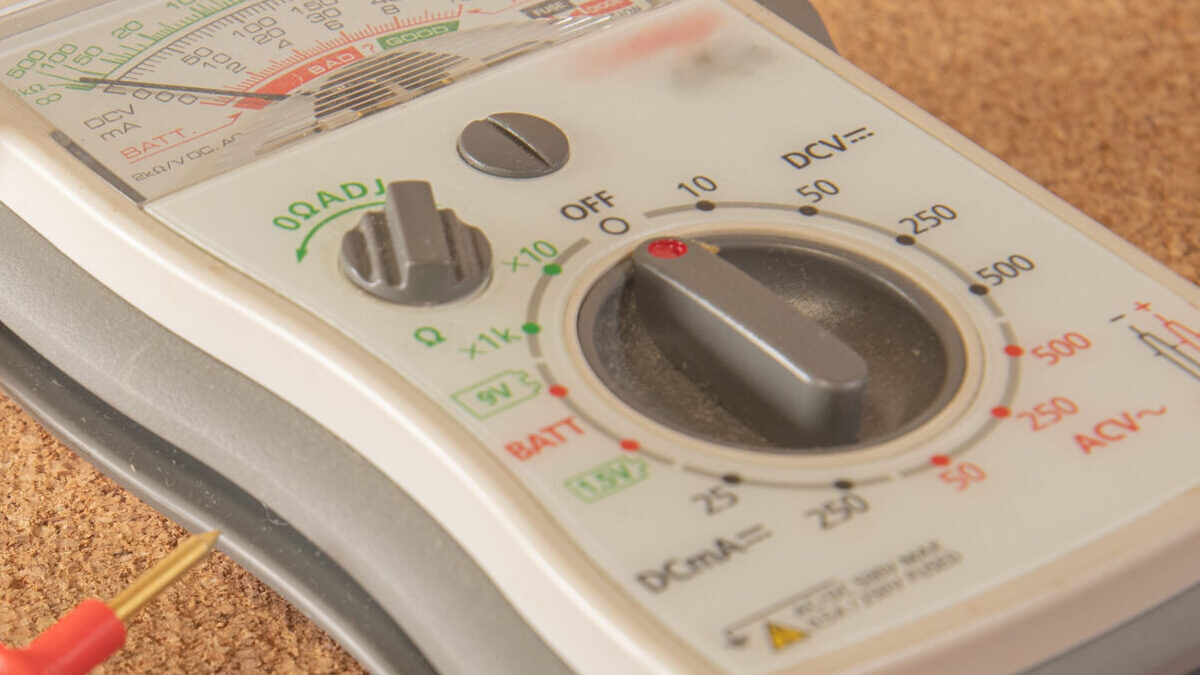

アナログテスターで電流や電圧を測定する時、測定値に応じてレンジダイヤルを適正な位置に設定する必要があります。
アナログテスターの針の可動範囲には制限があり、この可動範囲内に測定値が収まるようレンジを選択しなければなりません。
測定値に対して大きなレンジに合わせてしまうと針が少ししか振れませんし、逆に小さすぎると針が振り切ってしまいます。
そのため、正確な測定値を表示させるには、丁度良い”あんばい”のレンジ選択が必要です。
デジタル式の場合は、このレンジ設定を自動でテスターがやってくれる（そうでない機種もありますが）ので、細かいレンジ選択をユーザー側でする必要はありません。
なべレンジの設定を誤ると、場合によっては故障の原因にもなってしまいます
2種類のゼロ調整が必要
アナログテスターは使い始める前に針を「0」の位置に修正するゼロ調整作業が必要になります。
この調整を最初に行っておかないと、正しい測定値を表示することができません。
アナログテスターのゼロ調整は、何もしていない状態で針が「0」の位置になっている“機械的”なゼロ位置調整と、抵抗値を測定する前に、「0Ω」となるよう合わせる“電気的”なゼロΩ調整が必要になります。
ひでくんアナログテスターは測定前に色々準備しなくちゃいけないということだね
ちなみに電気的なゼロΩ調整とは、テストリード同士を接触させたときに「０Ω」になるよう調整する作業のことで、正しい抵抗値を測定するために行います。
デジタルテスターにはこのような事前調整が必要ないので、この調整作業の手間がアナログテスターのデメリットの1つになります。
なべゼロ調整の方法は後の項で詳しく説明しています！
デジタル式にはない！｜アナログテスターのメリット
ここまではアナログテスターのデメリットについてお伝えしてきました。
続いては、デジタルテスターにはないアナログテスターならではのメリットについてご紹介します。

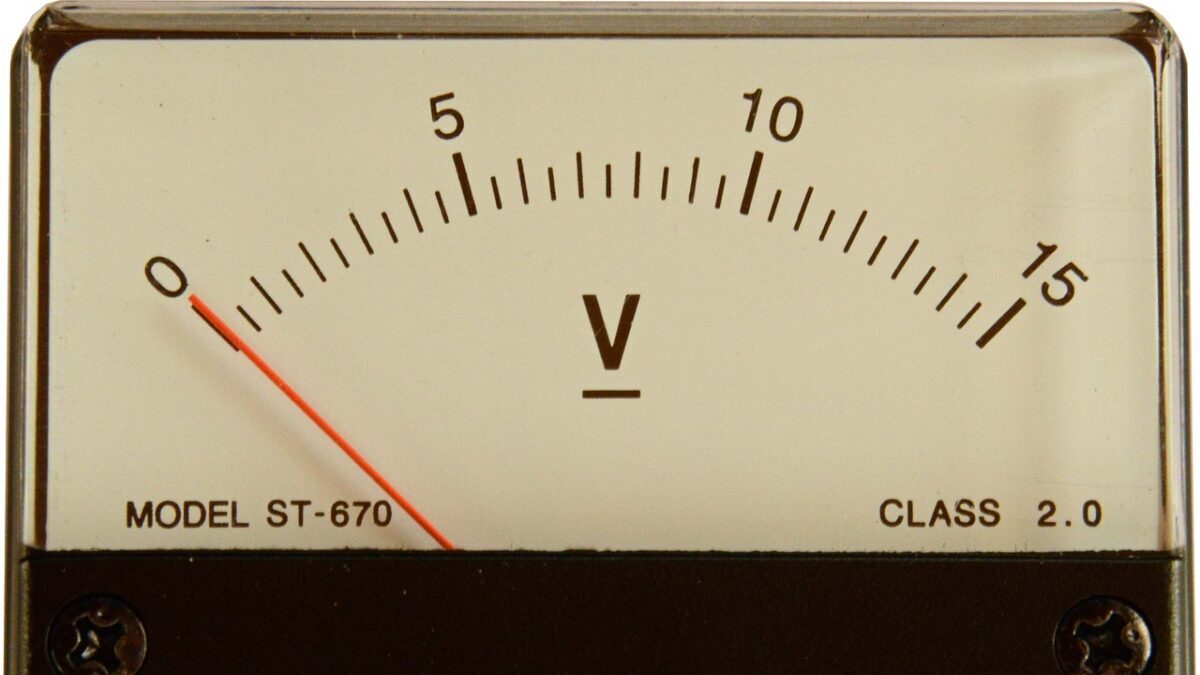

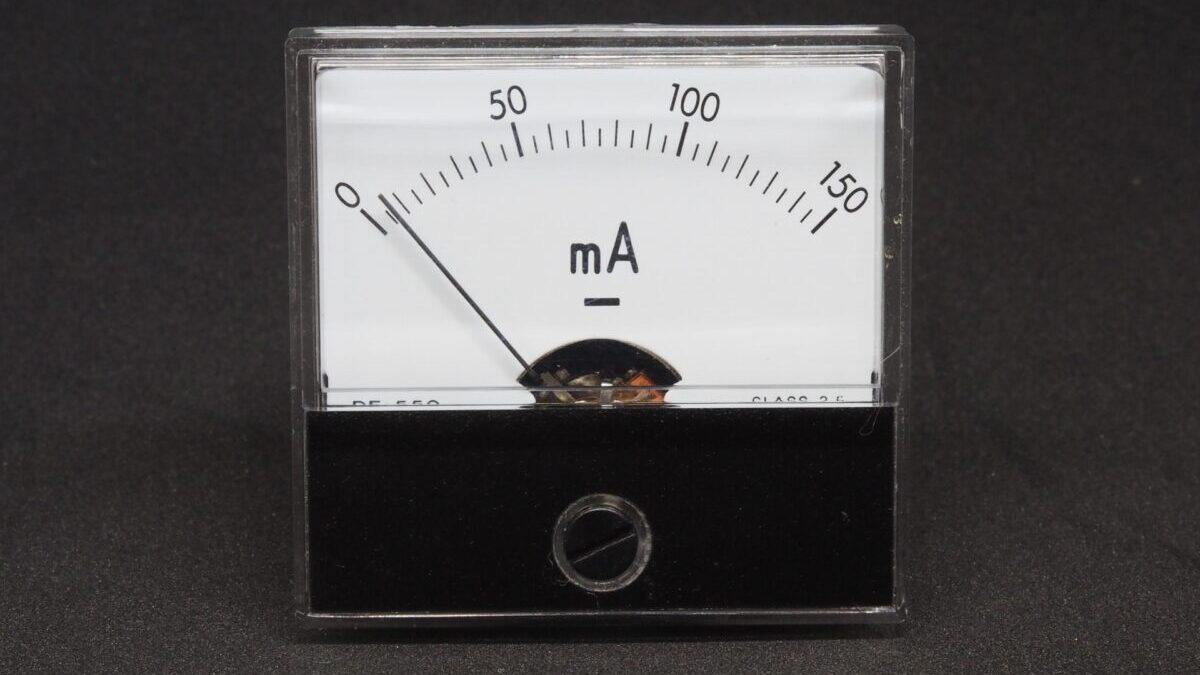

測定値の時間的変化が見やすい
アナログテスターの最大のメリットが「測定値の時間的変化が見やすい」という点です。
デジタル式の場合は測定した数値がパラパラと変わっても、あまり時間的な変化を感じ取ることができません。
一方、アナログ式の場合は測定値の変化に追随して針が動くので、時間的な変化が目で見て分かりやすいという特徴があります。
丁度、オシロスコープの波形で測定値の変化をグラフで観測している感覚ですね。
この時間的な変化を視認しやすいという点が、アナログ式の大きなアドバンテージです。
なべ針の動きでどれぐらい数値が変動しているかが直ぐに分かりますよ！

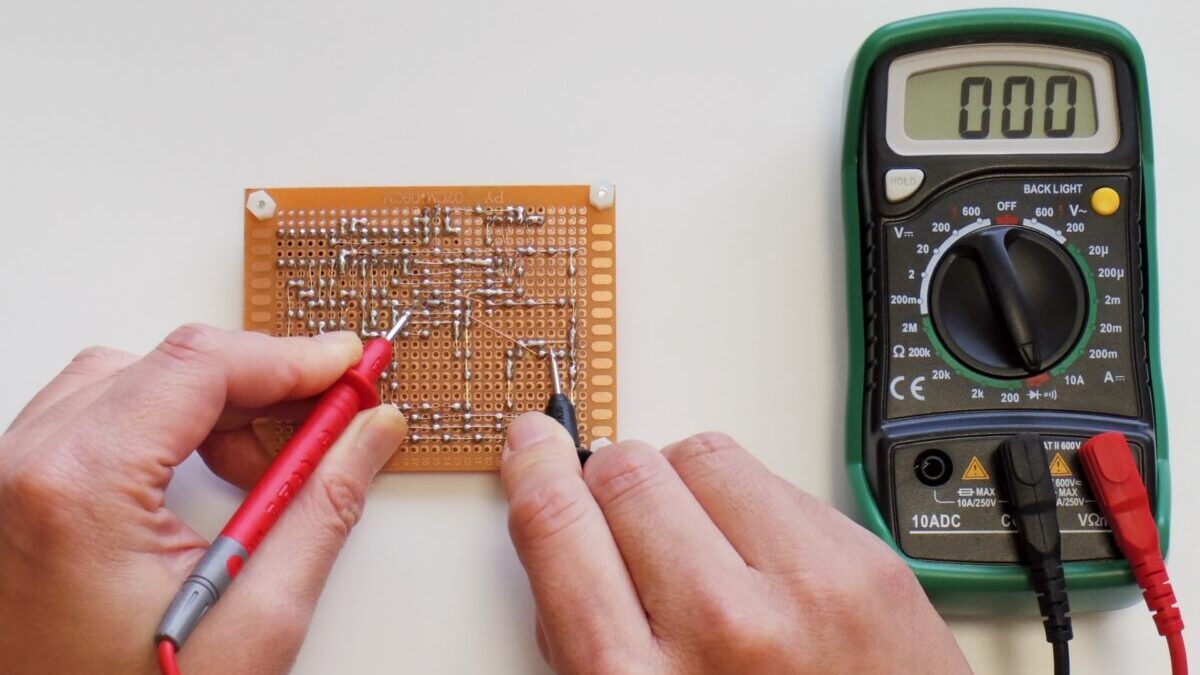

反応が早い
測定値が直ぐ針で表示される反応の良さもアナログ式のメリットの1つです。
デジタルテスターの場合は、テストピンを測定対象に当ててから数値が表示されるのにワンテンポ時間が掛かります。
アナログテスターの場合は、テストピンを当てた瞬間に針が振れて測定値を示すので、大体の数値が測定できれば良いというような時には重宝します。
ひでくんこの反応の良さというメリットは色々な場面で役に立つよ！
電池が無くても電圧・電流を測定できる
デジタルテスターは電池が無くなると全く使い物になりませんが、アナログテスターは電圧・電流を測定する場合には電池が無くても測定することができます。
これは、アナログテスターの内部回路が理科の実験で使うような直流電流計や電圧計の基本構造を応用しているためで、例えば単純に電圧を測定する用途でしか使わないのであれば、電池切れを気にすることなく使い続けることが可能です。
ただし、抵抗を測定する場合はテスターから微量の電流を流す必要があるため、電池が必須になります。
なべ抵抗レンジでテストリードを接触させても針が反応しない場合は、テスターの電池が切れている可能性があります

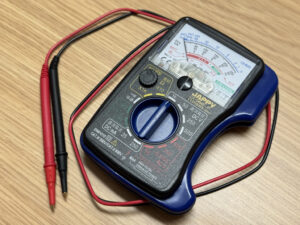

アナログテスターの使い方
アナログテスターはデジタルテスターにはない使用上の重要ポイントがあります、しっかりおさえておきましょう。
機械的なゼロ位置調整を行う
まずは、何もしていない状態でアナログテスターの針が「0」を指すように調整を行います。
テスターの針の位置を見てみると、まれにこのような状態になっていることがあります。
針が少しだけ振れてしまっていますね。
この状態で測定してしまうと、針が振れている分の数値が本来の測定値に加算されてしまうので、それを防ぐために針が「0」を指すように調整します。
調整は針の根元付近にあるダイヤルを回して行います。
回し過ぎると壊れる可能性があるので、針の動きを見ながらゆっくりと回して調整しましょう。
針が「0」を指す位置に調整ができました。
この状態にしてから全ての測定を開始しましょう。
なべまず最初はこのゼロ位置調整からです！
電圧・電流の測定時は高いレンジから設定する
アナログテスターで電流や電圧を測定する場合、適正なレンジに設定する必要があります。
ただ、一言で「適正なレンジ」と言っても、測定対象の電圧であったり電流がどれぐらいなのか分からない場合は、一発で適正なレンジに合わせるのは難しいです。
そのため、測定値の大きさが分からない場合は、最初に一番大きなレンジに合わせて測定するのが基本になります。
例として、家庭用コンセントの電圧を測定する場合を考えてみましょう。
家庭用コンセントはAC100Vだと分かっていますが、今回は電圧の大きさが分からないものとして測定を開始します。
まずは一番大きなレンジの【500】に設定して測定をします。
レンジを設定したら測定を開始します。
レンジが【500】ということは、最大目盛の「250」まで針が振れるとAC500Vという意味になります。
つまり、針の表示に”2″を掛けてあげればいいわけですね。
テスターの表示を見てみると、針は「50」ぐらいを指していますので、この時点で電圧はだいたいAC100Vぐらいだということが分かります。
ただ、この状態だと細かいところまではちょっと分かりにくいですね。
そこで、もう少し精度を上げるためにもう一段階レンジを落として【250】にしてみます。
すると、表示される数値の精度を少し上げることができます。
さっきよりも針が大きく振れましたね。
レンジが【250】だと「250」の列の数値をそのまま読めば良いので、レンジが【500】の時よりも細かい数値を読み取ることができます。
目分量で大体AC107V〜108Vぐらいでしょうか。
このようにして、自分の一番読み取りやすい位置に針が振れるようレンジを調整しながら測定を行っていきます。
ちなみに、もう一段階レンジを落として【50】にしてしまうと
このような感じで針が振り切れてしまいます。
この状態を何度も続けてしまうと故障の原因になりますので、測定値が分からない場合は必ず一番高いレンジから順に追い込んでいくようにしましょう。
誤って抵抗レンジで電圧を測ろうとするとショートの原因になります、必ず設定レンジを確認しましょう！
抵抗値を測定するときはゼロΩ調整を行う
アナログテスターで抵抗値を測定する前に、必ずやらなければならないのが第2のゼロ調整である「ゼロΩ調整」です。
アナログテスターでは抵抗値の最小、つまり０Ωを正確に指し示す状態にしておかないと正しい抵抗値を測定することができません。
そのため、ゼロΩ調整をしっかりと行ってから測定を始めていきましょう。
まずはレンジを抵抗レンジに合わせます。

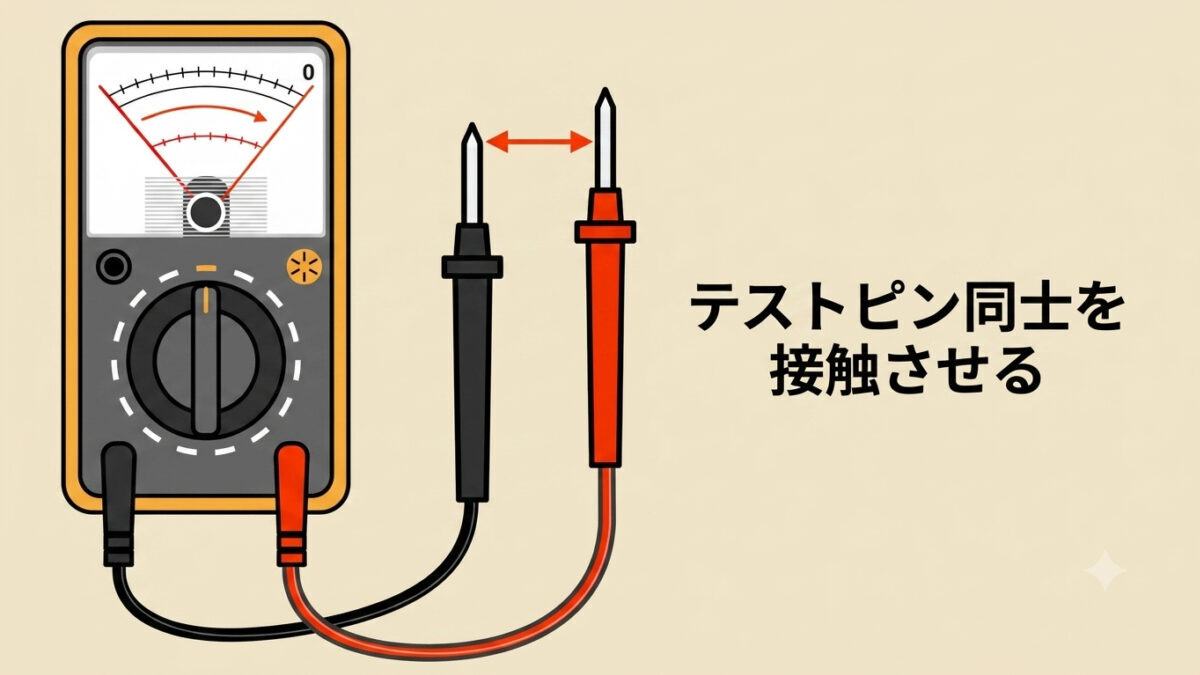

その状態で、赤と黒のテストリードのテストピン同士を接触させます。
テストピン同士が直接触れているわけですから、この状態だと抵抗値は必ず０Ωになりますね。
もしこの状態で、針が０Ωを指していなかったら調整を行います。
テストリードを接触させても針が０Ωを指していませんね。
この場合は、テストピンを合わせたまま「ゼロΩ調整ダイヤル」を回して、針が０Ωを指すように調整します。
このアナログテスターの場合は、このような調整ダイヤルが付いています。
ゼロΩ調整用のダイヤルは頻繁に操作するため、どのメーカーも操作しやすいよう作られているのが一般的です。
針が０Ωを指す位置に調整することができました。
この状態になってから抵抗値を測定していきましょう。
ひでくん抵抗値を測定する場合も、まずは大きなレンジから設定するというのが原則だよ！
アナログテスターの活用方法
アナログテスターのメリットは主に「測定値の時間的変化が見やすい」ことと「反応が早い」ということでした。
これらのメリットを利用すると、次のようなシーンで便利に使うことができます。

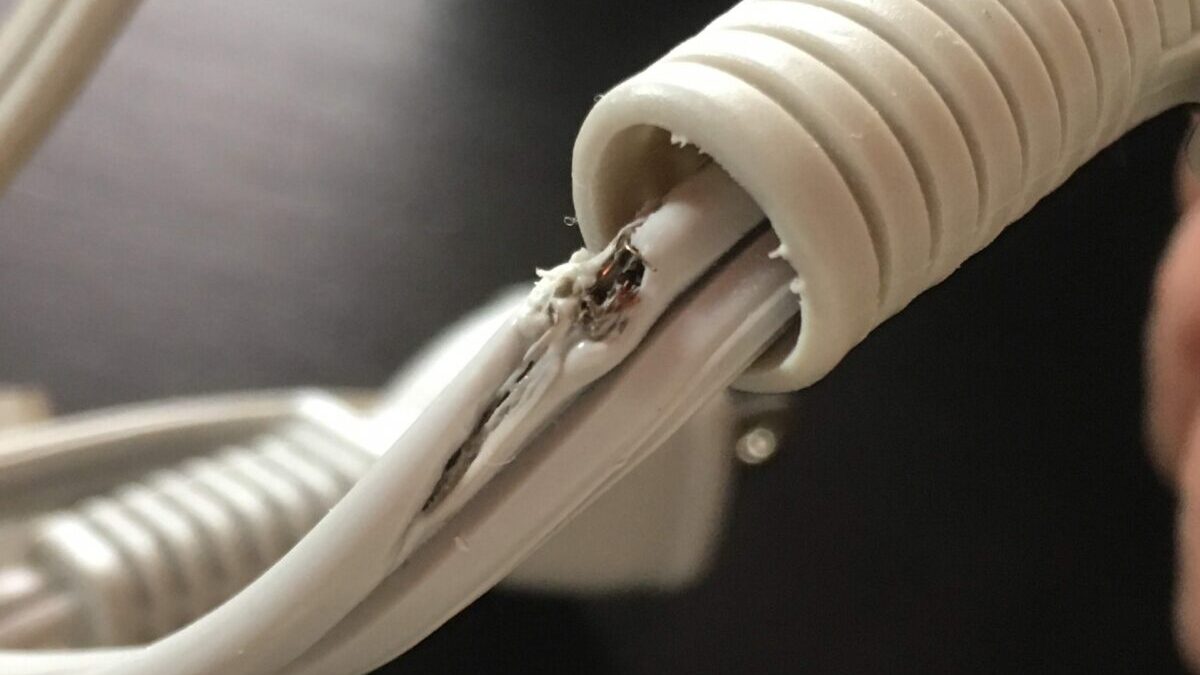

配線の断線・接触不良チェック
アナログテスターは、配線の断線や接触不良を調べるのにとても役に立ちます。
例えば配線が断線しかかっている等で接触不良を起こしている場合、原因調査はテスターの抵抗レンジを使って配線の抵抗値を見ながら、配線を揺らして変化がないかを見て不具合の有無を判断します。
デジタル式の場合は数値が表示されるのにタイムラグがあるため、配線を揺すったときに一瞬接触不良になったとしても、その変化に対応できないことがあります。
アナログ式の場合は一瞬の接触不良による抵抗値の変化にも素早く針が反応するので、「この配線が接触不良を起こしているな」ということが一目で分かります。
なべ接触不良等のチェックはアナログテスターの方が断然有利です！
電圧の変化をチェックする
電圧の変化をチェックしたい場合も、デジタルテスターよりもアナログテスターの方が有利です。

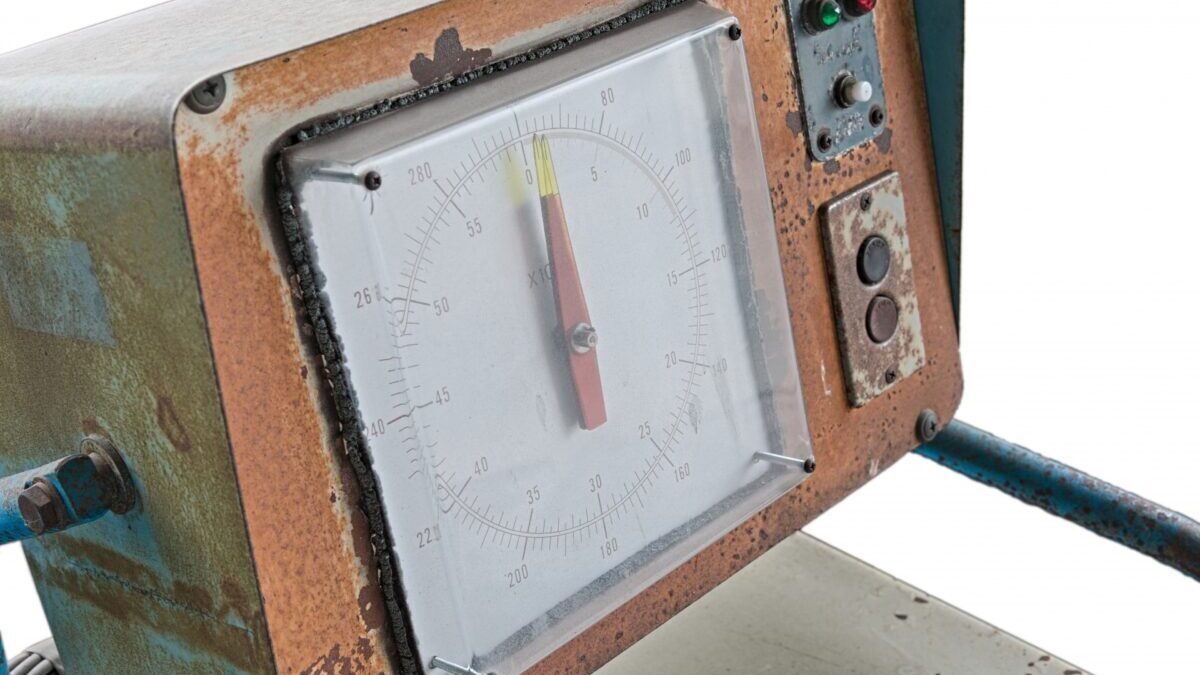

例えば、装置が動き出す瞬間に電源電圧がどれだけ降下するかなど、アナログメーターが付いていない設備での電圧変動の確認は、アナログテスターを使って行うほうが分かりやすいです。
アナログテスターは測定記録用途よりも、調査・確認・チェックの用途に威力を発揮します。
おおよその数値を測定する
電気関係の仕事では、「だいたいどれぐらいの数値かを知りたい」という場面にちょくちょく遭遇します。
どれぐらい電圧が掛かっているかを調べたいといった検電器的な使い方であったり、この回路のおおよその抵抗値を知りたいといった場合などですね。
この場合は、デジタル式で測定するよりもアナログ式の方がテストピンを当てたときに直ぐ反応しますし、感覚的にも測定値が分かりやすいため、慣れた方であればアナログ式の方が使いやすいのではないでしょうか。
ひでくん電気関係の仕事をしている方は、アナログテスターを是非持っておいてほしいね！
アナログテスターは調査・確認にとても便利
以上、アナログテスターのメリットや使い方についてお伝えしました。
アナログテスターは数値を測定する用途よりも、おおよその数値をチェックしたり変化を確認したりする用途に非常に適しています。
そのような特徴から、断線や接触不良などの電気的なトラブルの対応時にはとても役に立ちます。
是非、アナログテスターを上手に活用して、より効率的な修理やメンテナンス作業につなげていきましょう。
