制御盤などの配線作業において配線の目印として必要不可欠なもの、それが「マークチューブ」です。
マークチューブは電線を識別するのに重要な役割を持っており、配線ミスの防止やメンテナンスの効率化など、様々な用途に使用されています。
そんなマークチューブですが、いざ自分で作ろうとすると意外に手間だったりします。
僕自身、マークチューブを作るために様々な方法・道具を使ってきましたが、ホッチキスなどでも有名なMAXから出ている「レタツイン」がやっぱり非常に便利でした。
この記事では、レタツインの良いところや基本的な使い方について解説していきますので、是非参考にしてみてください。
なべまさに、”文明の利器”ですね！
これまで僕が行ってきたマークチューブの作り方
僕がこれまで行ってきたマークチューブの作り方は次の通りです。
手書きで作る
1〜2個だけ作る場合や緊急で必要になった場合などは、何も印字されていないマークチューブに直接手書きすることがありました。
字が綺麗な方であれば手書きでも美しいマークチューブを作ることができますが、僕のような筆無精な人はそうはいきません。
昔の設備では手書きのマークチューブをよく見ることがありますが、今の時代ではあまりおすすめできる方法ではありません。
なべ手書きのマークチューブはちょっと見栄えが悪いですよね。。。
ホットマーカーで作る
ホットマーカーとは、加熱した金属の文字スタンプにインクテープを押しつけて、文字をマークチューブに転写する機械です。
黒いダイヤルを回して印字したい文字をセットし、レバーを倒してスタンプを押す要領でマークチューブに文字を印字していきます。
ホットマーカーは印字した文字が時間が経っても消えにくいというメリットがありますが、印字するチューブを手でずらしながら一個ずつレバーを倒して作っていかなければならないため、量が多いと時間と労力がかなり掛かります。
また、綺麗に印字するのに少しコツが要るため、印字ミスが起こりやすいというデメリットもありました。
ひでくん僕がやると、印字が濃かったり逆に薄くなったりと、なかなか上手くいかないんだよな〜
これが良い！｜レタツインのメリット
レタツインには次のようなメリットがあります。
メリット①：速く作れる！
レタツインのメリットは何と言ってもマークチューブを速く作れることです。
レタツインはテプラのシールを作るような感覚で印字ができるため、量が多くても短時間でマークチューブを作ることが可能です。
また、指定した長さでハーフカットまでしてくれるので、ホットマーカーのように自分で長さを測って切る必要もありません。
なべマークチューブを作るのが本当に楽になりますよ！
メリット②：安定した印字クオリティ！
レタツインで印字すると、当たり前ですがクオリティは常に安定しています。
引用先：マックス株式会社（レタツイン LM-550W3）
ホットマーカーは押しつける力加減によって印字の濃さが変わったりするので、安定した印字クオリティを保ってくれる点は非常に助かります。
なべ専用機だけあって、マークチューブの仕上がりが本当に綺麗です！
メリット③：持ち運びがしやすい！
以前まで使っていたホットマーカーは、本体の大部分が金属で出来ているため、とても重く持ち運びしにくいというデメリットがありました。
一方、レタツインは専用ケースに一式収納できるほか、本体のほとんどがプラスチックで出来ているので、とても軽く軽快に持ち運ぶことができます。
ひでくんホットマーカーって本当に重かったんだよね。。。
メリット④：端子台の記名板用シールも作れる！
レタツインは配線用のマークチューブだけでなく、端子台の記名板に貼り付けるためのシールも作ることが可能です。
また上位機種になると、記名板やデバイスラベルに直接印字できるモデルも存在します。（印字には専用のアタッチメントが必要）
引用先：マックス株式会社（レタツイン LM-550W3） ＜シール＞
引用先：マックス株式会社（レタツイン LM-550W3） ＜記名板＞
引用先：マックス株式会社（レタツイン LM-550W3） ＜デバイスラベル＞
| 機種 | テープ | 記名板 | デバイスラベル |
|---|---|---|---|
| LM-550W3 | ○ | ○ | ○ |
| LM-500W3 | ○ | ||
| LM-500F3 | ○ |
配線や制御盤に必要な表示のほとんどをこれ1台でカバーすることができます。
ひでくん制御盤メーカーの方がレタツインを愛用するのも分かるね！
なべ僕が使っているのはLM-500F3ですが、保全作業をするうえでは必要十分です
レタツインを使ってみる｜準備・セッティング編
それでは実際にレタツインを使ってマークチューブを作ってみましょう。
使うのは、現在愛用している「LM-500F3」です。
①使っているレタツイン

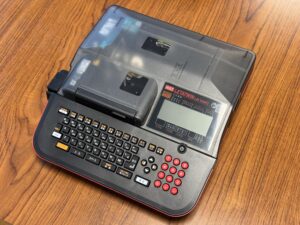

これがレタツインLM-500F3本体です。
一見すると、キングジムの「テプラ」やCASIOの「ネームランド」のような外観ですね。
レタツインを購入すると電源用ACアダプタ・細径チューブ用のアタッチメント・インクリボンカセットが付属し、これらは全て持ち運び用のケースに収納することができます。
ケースには取っ手が付いているので、非常に持ち運びしやすいですね。
②マークチューブを準備する
次にマークチューブを準備します。
マークチューブについてもMAXから専用のものが売られているので、そちらを購入して使っています。
今回準備したのはドラム式丸チューブ「LM-TU425L2」です。
MAXのドラム式丸チューブは電線サイズが0.5㎟〜14㎟のものまでラインナップがあります。
今回は一番細い仕様のものが必要だったので、0.5㎟のものを購入しました。
箱を開けると、このようにマークチューブがドラムに巻かれた状態で入っています、0.5㎟仕様の場合は250m巻なのでたっぷり使えますね。
ひでくん「250m」もいらないよ〜！」という場合は、100m巻きのものもあるよ
使うときはマークチューブの先端を箱の穴から外に引っ張り出して、レタツインにセットします。
ちなみに、MAXからは普通の丸チューブの他に「グリップチューブ」と呼ばれる製品がラインナップされています。

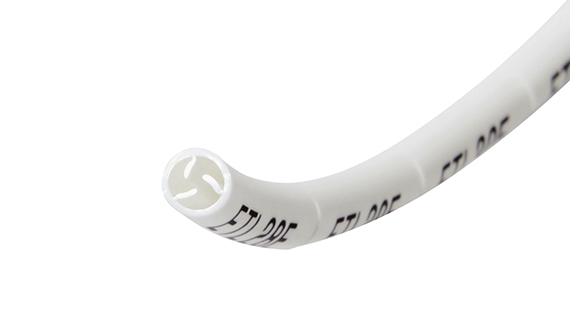

引用先：MAX株式会社（ドラム式グリップチューブ）
このグリップチューブの特徴はチューブ内部にある3本の”ヒダ“で、これが中を通る電線をしっかりグリップし、マークチューブがズレにくくなるという製品です。
特に、センサーなどの細い線であったり上向きに接続されている線などは、マークチューブがズレやすいため、このような機構があると非常に便利ですね。
グリップチューブは電線サイズがKVなら0.5㎟〜1.25㎟、KIVなら0.5㎟〜2.0㎟までラインナップがあります。
なべ僕のように、レタツインをたまにしか使わないという場合であれば、100巻きで十分だと思います
③レタツインのセッティング
それではレタツインを使える状態にしていきましょう。
電源の接続
まずはレタツインに電源を接続します。
専用のACアダプターが付属されていますので、本体の右側にある接続部にジャックを差し込みます。
ACアダプターの線はある程度の長さがあるので、多少コンセントから離れていても届くと思います。
ちなみに、レタツインは専用のACアダプターだけでなく単三電池でも使用できるようになっています。
レタツインの底面にある電池カバーを外すと電池を入れるところがあり、指定の単三電池×4本を使用すれば電源の取れない現場であってもレタツインを使うことができます。
尚、レタツインの取扱説明書には「パナソニック製エネループ スタンダードモデル」とハッキリ指定されているので、これ以外の充電式乾電池やアルカリ乾電池は使用しないほうが無難でしょう。
ひでくん電源が近くにない現場でも使えるのは便利だね
インクリボンカセットをセット
新品のインクリボンはこのように梱包されていますので袋から取り出します。
テープにタルミがある場合は、巻き取り部を手で軽く回してタルミを取ります。
次にレタツインのカバーを開けます。
カバーを開けると、左上に青いレバーが見えるので、このレバーを奥の方へ倒します。
※新品時は「REMOVE THIS FIRST」という紙が入っているので取り除きましょう。
レバーを倒すと、印字部分のヘッドが下に下がります。
ヘッド部分が下がることで、インクリボンカセットを入れることができるようになります。
レバーが中途半端な位置だと、このようにインクリボンカセットのテープが引っ掛かってスムーズに入ってくれません。
しっかりと奥までレバーを倒して、ヘッドが下がりきってからインクリボンをセットしましょう。
インクリボンカセットが正常にセットできると、このようになります。
あとは青いレバーを手前に戻し、ヘッド部分にインクリボンのテープをサンドイッチできればセット完了です。
なべインクリボンのテープがよれたりしていないか、確認してからレバーを戻してください
細径チューブ用アタッチメントをセットする（必要に応じて）
内径がφ1.5もしくはφ2.0の細径チューブに印字する場合は、付属の細径チューブ用アタッチメントを使用します。
アタッチメントはレタツインのカバーを開けて、インクリボンカセットの上部にあるスペースにセットします。
このアタッチメントを付けることで、細いチューブが印字するヘッド部分の真ん中を通るようになります。
逆に、内径がφ2.0㎜を超える通常のマークチューブを使用するときにアタッチメントを付けてしまうと、マークチューブに印字された文字がズレてしまうことがあるため注意が必要です。
また、MAX製グリップチューブ（φ2.9㎜・φ3.7㎜・φ4.6㎜）を使う場合でも、このアタッチメントが必要になります。
なべ内径がφ2.0㎜を超えるマークチューブ・グリップチューブ以外のマークチューブでは、アタッチメントは不要です
④マークチューブをセットする
レタツインのカバーが開いた状態で、インクリボンカセットをセットするときに操作した青いレバーが奥側に倒れていることを確認します。
次に、写真の銀色のレバーを左側から右側へ向かって倒します。
銀色のレバーを右側に倒すと、マークチューブを通る道が開き、マークチューブをセットできるようになります。
写真のように、ドラムからマークチューブを引っ張り出してレタツインの右側から通し、ヘッド部分の間を通って左側の出口までマークチューブを通します。
本体からマークチューブを出す長さは約1〜2㎝が適当です。
マークチューブはある程度必要な長さを箱から引き出しておき、よじれが無いよう注意して通していきましょう。
取扱説明書にはマークチューブの巻きぐせが下を向くように書かれていますが、この点についてはあまり神経質にならなくても良いかなと思います。
何回か印字してうまくいかないようであれば、通し直して良いポジションを見つけるようにしてください。
マークチューブを通し終わったら、銀色のレバーを右側から左側に戻し、青色のレバーを手前に倒せばセット完了です。
なべマークチューブの通し方を間違えるとうまく印字することができないので、取扱説明書通りに確実に通すようにしてください
ここで失敗、細径チューブ用アタッチメントはいらなかった！
今回僕はドラム式丸チューブ「LM-TU425L2」を使用したのですが、このチューブは内径がφ2.5㎜であるため、本来であれば細径チューブ用アタッチメントは必要ありませんでした。
しかし、細径チューブ用アタッチメントを誤ってセットしてしまったため、そのまま印字してしまったところ、文字の下側が切れて出力されしまいました。
繰り返しにはなりますがφ2.0を超える通常のマークチューブを使用する場合は、アタッチメントを取り外してマークチューブをセットするようにしてください。
間違っていることに気づき、アタッチメントを取り外して再セットし直しました。
なべうっかりアタッチメントを付けて印字したら見事に失敗してしまいました、皆さんも気をつけてくださいね
レタツインを使ってみる｜設定・印刷編
それでは、レタツインの電源を入れて実際にマークチューブを作っていきましょう。
①作るマークチューブの設定
レタツインの電源を入れると、このような画面が表示されます。
【印刷物選択】画面では、どのようなチューブを使うのかを設定します。
今回はMAX純正のマークチューブを使うので「MAXチューブ」、チューブのサイズはφ2.5㎜なので、「サイズ＝2.5㎜」を選択して[確定]ボタンを押します。
[確定]ボタンを押すと、次は印字する文字を入力できる画面に切り替わります。
この画面では印字したい文字の他に、マークチューブの長さ（印字長/ピッチ長）や連続で何個印字するか（連続）を設定することができます。
今の状態はマークチューブの長さが20㎜、連続で2回印字する設定になっています。
変更する場合は、対応するボタンを押して作りたい長さや数を入力します。
今回は「連続」の数字を変えてみましょう。
まずは、キーボードの[枠囲連続]ボタンを押して変更画面を出します。
表示された画面の「連続＝2回」を3回に変更します。
3回に変更したら[確定]ボタンを押します。
これで入力した文字のマークチューブが3個連続で作られるようになりました。
ひでくん回数指定で作れるのは便利だよね
②印字する文字を入力する
作るマークチューブの設定が終わったら、印字したい文字を入力していきます。
「Ｐ」と「Ｂ」の横にカーソルが来ていることを確認し、印字したい文字を入力していきます。
- 「Ｐ」ピッチマーク：ピッチ長が設定されていることを表すマーク
- 「Ｂ」ブロックマーク：印字する文字のブロックの先頭を表すマーク
今回は「P24」のマークチューブを作ってみます。
連続で別の文字のマークチューブを印字したい場合は、キーボードの[確定]ボタンの横にある[USBメモリ取外 改ブロック]ボタンを押すと、「Ｂ」が入力した文字の後ろに入り、次のブロックの文字を入力できるようになります。
次のブロックになると、右上の「ブロック№」が001から002へ切り替わります。
これは、次のブロックに移ったことを表し、[USBメモリ取外 改ブロック]ボタンを押して「Ｂ」を入れるたびにブロックが増えていきます。
前項①で設定した内容はブロック毎に設定することができ、例えば「P24」の次のブロックで「N24」と入力して「連続」を2回に変更すると、「P24」のマークチューブが3個、「N24」のマークチューブが2個印字されます。
③入力した文字を印字する
一通り入力が終わったら、キーボードの[空送り 印刷]ボタンを押します。
このボタンを押すと【印刷範囲】設定画面に切り替わります。
【印刷範囲】画面では、印字したい部数と入力したブロックの範囲を設定します。
今回は「P24」の1ブロックのみなので、このままの状態で[確定]ボタンを押します。
[確定]ボタンを押すと、次は【印刷設定】画面に切り替わります。
【印刷設定】画面では、マークチューブを挿入した方向に対して通常の方向で印字するか、180°逆転させて印字するかを選択できます。
今回は逆転させないため、「通常印刷」にカーソルを合わせて[確定]ボタンを押します。
[確定]ボタンを押すと、最後に【印刷全長】画面に切り替わります。
【印刷全長】画面では、レタツインで計算された全体の印刷全長が表示されています。
今回は「P24」のマークチューブを印刷長20㎜で3個印字するので、20㎜×3個＝60㎜という計算になります。
もし表示されている印刷全長と実際の印刷長さが異なる場合は、「全長補正」に補正値を入れることで微調整することができます。
実際の印刷長さが短ければ＋の数値、長ければ−の数値を入れれば補正されます。
確認が終わったら、[確定]ボタンを押すと印字が開始されます。
ここまで来たら、あとはレタツインが自動で次々と印字を行ってくれます。
マークチューブへの印字が全て完了したら、本体横のカッターボタンを押せばチューブがカットされます。
これでマークチューブの完成です。
なべホットマーカーと比べてずいぶんと楽になりました！
完成したマークチューブ
完成したマークチューブがこちらです。
出来たマークチューブは完全にはカットされておらず、ハーフカットという半分だけ切れた状態で出てきます。
マークチューブ同士が繋がっているとバラバラならないため、非常に整理がしやすく、また予期せぬ紛失を防ぐことにもつながります。
また、マークチューブを使うときは引っ張れば簡単に分離することができ、別途ハサミなどで切断しなくても、都度手で切り離すことが可能です。
綺麗に分離することができましたね。
ホットマーカーを使っていたときは、段ボールに養生テープの粘着面を外に向けて貼って、そこにマークチューブを一つ一つ並べてくっつけていました。
これが意外と手間だったのですが、レタツインで作ったハーフカットされたマークチューブはバラバラにならないので、この方法で整理しなくても良いかなと思いました。
ただし、人によってマークチューブの整理方法は異なるかと思いますので、ご自分のやりやすい方法で運用してみてください。
ひでくん繋がっているとバラバラにならないから、整理もしやすいね！
まとめ
以上、レタツインの基本的な使い方やメリットについてお伝えしました。
これまでは主にホットマーカーでマークチューブを作っていましたが、綺麗に印字できなかったり時間と労力が掛かっていたりと、正直気の進まない作業でした。
レタツインを導入してからは、マークチューブ作りに掛かる労力が大幅に減り、現場への持ち込みもずいぶん楽になりました。
是非使いこなして、ご自分の仕事をもっと楽にしていきましょう！
