電気の設備保全業務をされている方であれば、点検やトラブルなどで「電圧・電流の測定作業」を行うことが多いかと思います。
長く保全をやっていると、様々な場面で電圧・電流の測定作業を行うことがありますが、このようなことをふと思ったことはないでしょうか？
「離れた場所から電圧・電流測定を行いたい！」
特にクレーンや搬送台車など、自走する装置のモーター電流や電圧を測定しようと思った場合、クランプメーターやテスターを装置セットし、一緒に乗りながら測定値を見る必要があります。
ただし、人が乗れるような装置ならいいのですが、小さいホイストなど人が乗るスペースのない装置の場合、動かしながら装置にセットした測定器の数値を見る行為は非常に危険です。
数値を読むことに一生懸命になってしまったせいで、周囲の状況に気づかず装置に挟まれる可能性もあります。
そんな場面で役に立つ製品が、FLUKE（フルーク）というメーカーの「Fluke 381」というクランプメーターです。
このクランプメーターの最大の特徴は、「離れた場所から安全に電圧・電流測定ができる」という点。
この記事では、そんな「Fluke （フルーク）381」についてご紹介しますので、是非チェックしてみてください。
ひでくん実際に、動くクレーンにセットしたクランプメーターを見るのに必死で、盤の扉に挟まれたという事例があったんだよね
なべFluke 381は、そんな危険な状況を回避することができるとても便利なクランプメーターです！
FLUKE【フルーク】ってどんなメーカー？
引用先：株式会社シーケーディー（PRODUCTS 取扱商品）
FLUKE（フルーク、正式名称：フルーク・コーポレーション）は、1948年にジョン・フルークによって設立された、アメリカ・ワシントン州に本社をおく老舗の計測機器メーカーです。
過酷な現場の使用にも耐えうる頑丈設計や、徹底した現場主義の開発スタイルなど、その企業姿勢から生まれる様々な製品はどれも非常に優秀で、世界中の電気技術者から絶大な支持と信頼を集めています。
フルークの製品はコーポレートカラーにもなっている「黄色のボディ」が特徴で、これによって薄暗い現場でも直ぐに見つけることができるほか、安全を意識させるための”警戒色”としての意味も持っているそうです。
なべフルークの製品は黄色のボディが目印です！
Fluke 381ってどんな特徴があるの？
Fluke 381の正式名は、
「Fluke 381 リモート・ディスプレイ搭載 真の実効値 AC／DC クランプ・メーター （iFlex使用）」
といいます。
この名前からも分かるとおり、Fluke 381は本体からディスプレイ部分を取り外してリモートで測定が出来るという、優れもののクランプメーターなんです。
他にもテストリードや電流プローブなど、付属品がとても充実しているので、電流だけでなく電圧測定など様々なシーンでの測定作業に活用できます。
ひでくんディスプレイが取り外せるクランプメーターがあるんだね！
Fluke 381はディスプレイが取り外せるという機能の他にも、様々な特徴があります。
どのような特徴があるのか見ていきましょう。
特徴①：ディスプレイを着脱できる！
Fluke 381は独自技術の「ワイヤレス・テクノロジー」によって、本体からディスプレイを取り外して約10m離しても数値を読むことが可能です。
そのため、ディスプレイを外して本体を動く装置にセットしておけば、安全な離れた位置でディスプレイを見て測定を行うことができます。
最近では、スマートフォンをBluetoothで接続できる測定器も発売されていますが、Fluke 381の場合はBluetoothではなく、IEEE802.15.4という無線規格で本体とディスプレイが通信を行っています。
なべ測定器本体だけで完結できるのが良いですね！
特徴②：ノイズに強い構造！
Fluke 381は独自のローパスフィルターと信号処理技術によって、ノイズの多い環境でも安定的な測定が可能です。
特に、インバータが多用されている設備などは、インバータの出力側から発生するノイズによって正確な数値がでないケースがありますが、Fluke 381をはじめとするフルーク製品は、そうした電気ノイズの影響を受けにくい構造になっています。
ひでくん測定値が正確に出てくれるのは本当に助かるよね！
特徴③：様々な電気の測定作業ができる！
Fluke 381は電流プローブやテスリードなど沢山の付属品があるので、電流だけでなく電圧測定や抵抗値測定、さらに直流の電流・電圧測定まで測定することが可能です。
Fluke 381が1つあれば、ほとんどの測定作業に対応ができますね。
特徴④：校正も可能！
Fluke 381はもちろん校正が可能な測定機器です。
そのため、公共工事など測定器に校正証明書が必要な場面においても、校正を事前に取っておけば使うことができます。
なべ公共工事でも使えるのは嬉しいですね！
Fluke 381の実機レビュー
それでは、Fluke 381の実機を詳しく見ていきましょう。

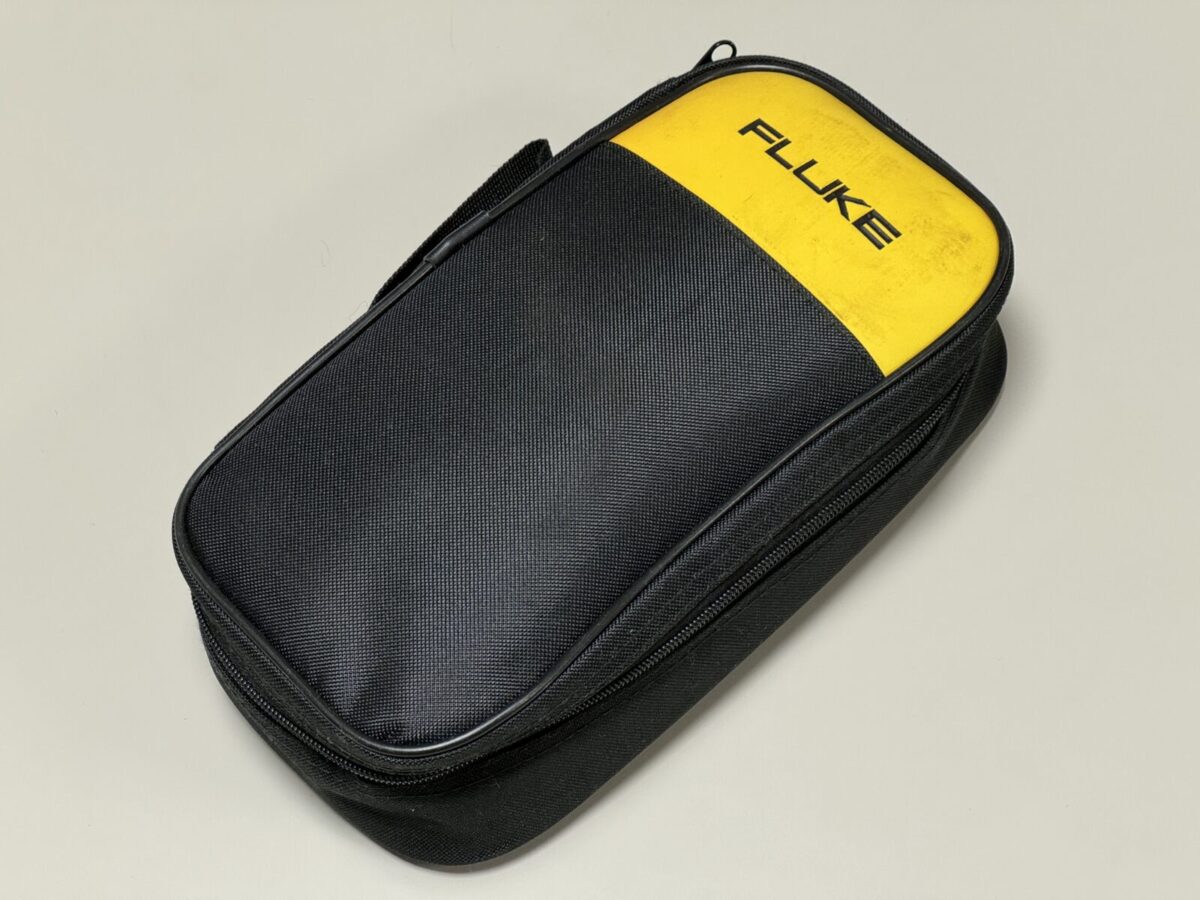

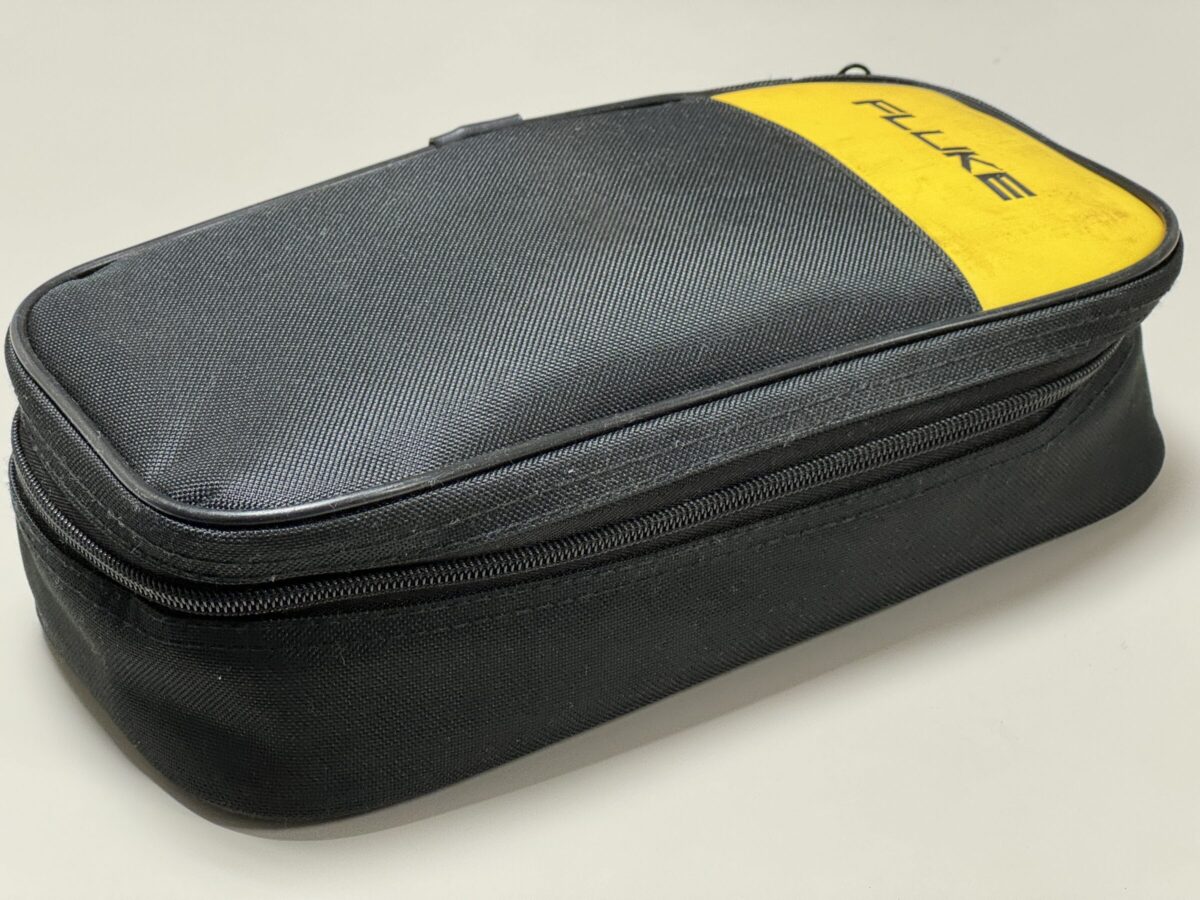

収納ケース
Fluke 381はこのようなケースに、本体やプローブ類を全て収納して持ち歩くことができます。
Flukeのテーマカラーである黄色が差し色になっていますので、一目でFluke 381だと分かりますね。
持ち手が付いているので、現場間を移動する際も持ち運びがしやすそうです。
このナイロン製のソフトケースの中に本体や付属品が全て収納することができ、ケースの大きさは長さ約30センチ×幅約13センチ×厚さ約10センチというコンパクトサイズです。
収納ケースの中身
ソフトケースを開けると、このような感じで入っています。
もっと上手に収納する方法がありそうなのですが、僕は取りあえずこのような感じで収納しています。
ソフトケースから取り出して並べました。
左から本体、フレキシブル電流プローブ、テストリード、テストリードの先端をワニ口に変換できるアタッチメントです。
黄色と赤色を基調としたデザインも良い感じですね。
一つ一つ詳しく見ていきましょう。

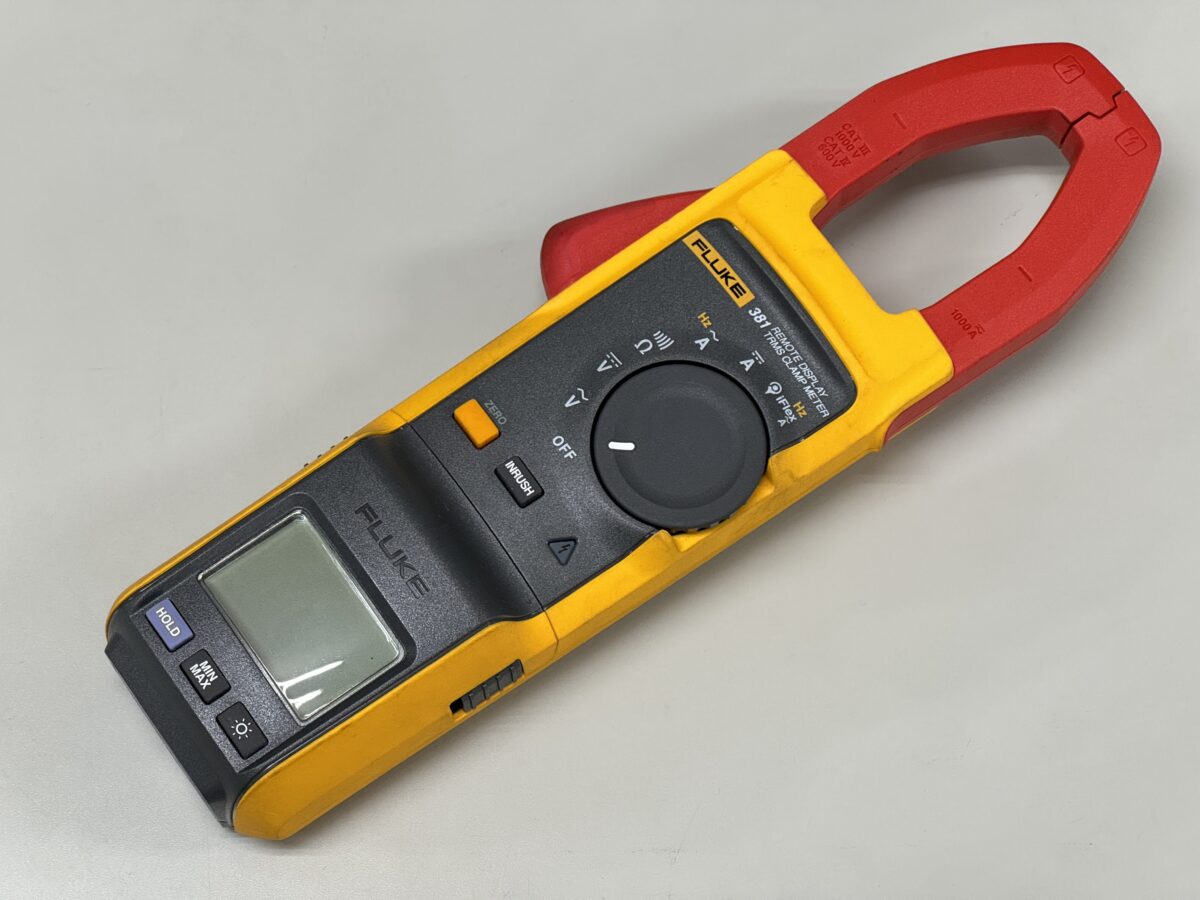

クランプメーター本体

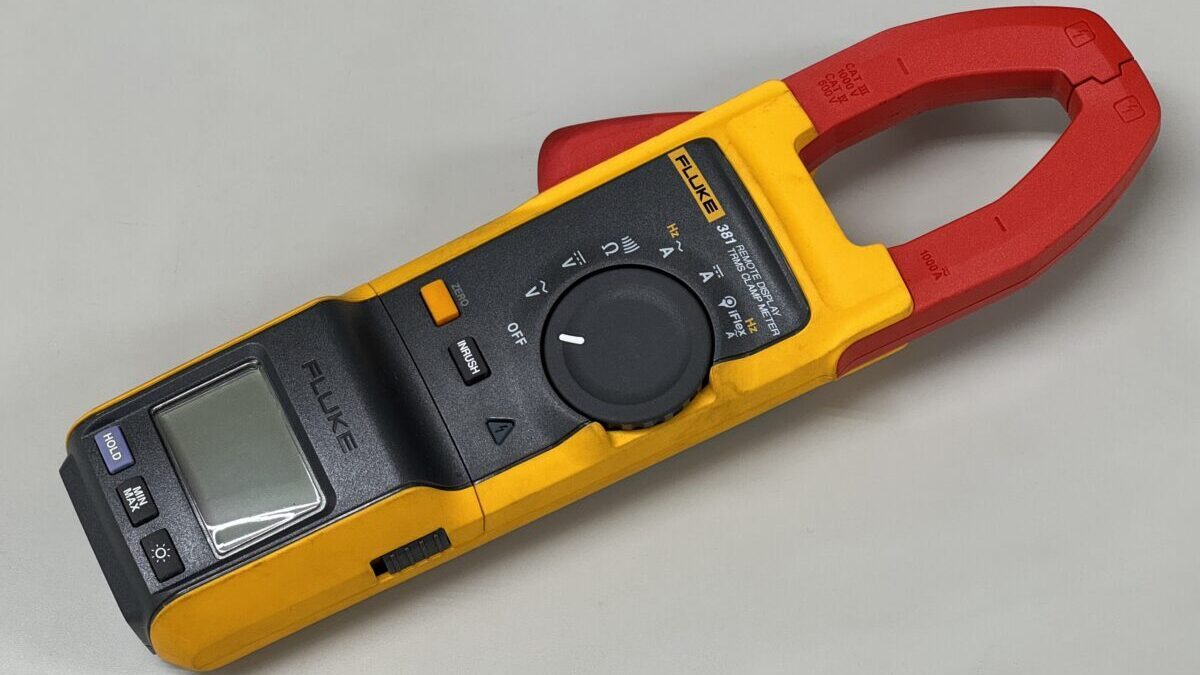

クランプメーター本体がこちらです。
外装はラバー調になっているので持っていて滑りにくく、落としても壊れそうにないと思えるほど、とても頑丈な造りをしています。
重さは約350gと、そこまで重いという感じはしませんので、現場での取り回しも比較的しやすいです。
ロータリースイッチ周辺

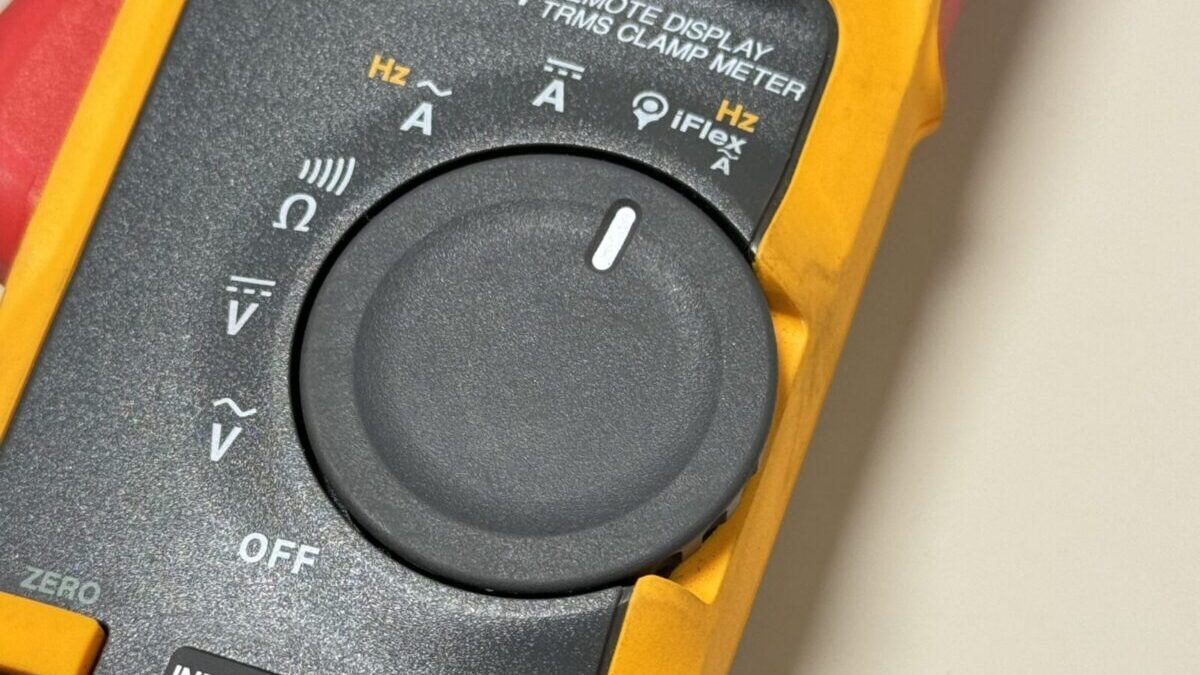

本体の真ん中にはロータリースイッチがあります。
ロータリースイッチは大きくて操作しやすく、手袋をはめていても操作性が良いです。
ロータリースイッチを切り替えることで、「交流電圧」・「直流電圧」・「抵抗値及び導通」・「交流電流」・「直流電流」・「プローブによる交流電流」をそれぞれ測定することが可能です。

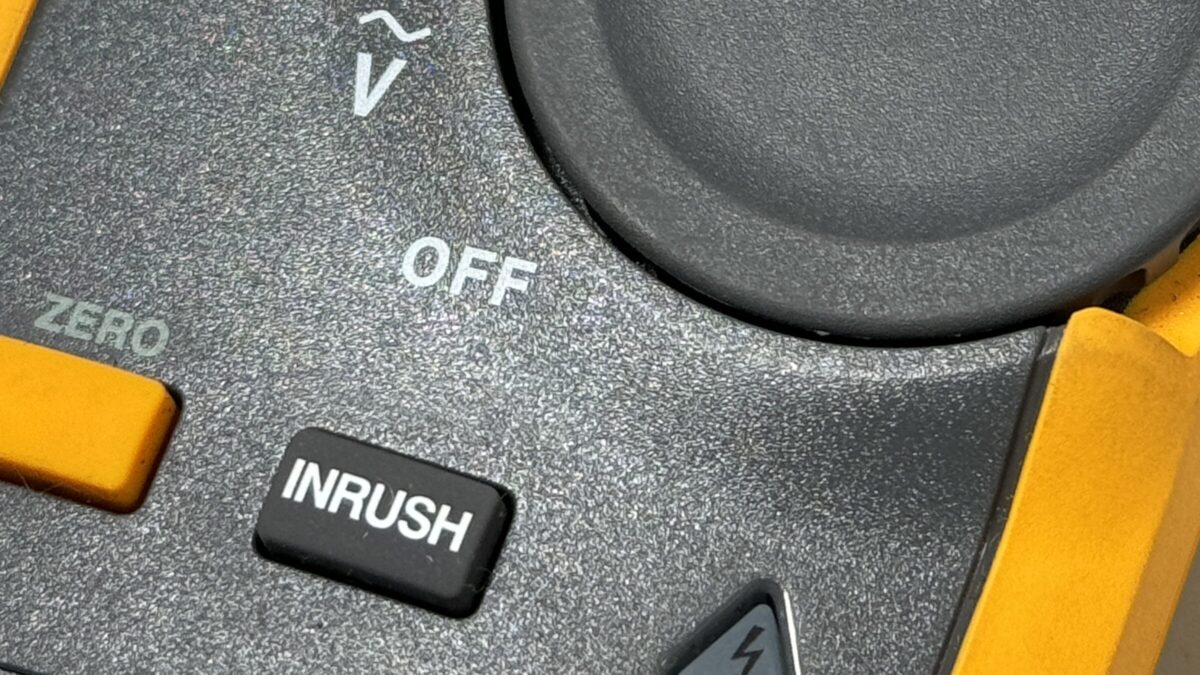

ちなみに、ロータリースイッチの下にある「INRUSH」というボタンは、モーターの起動時に一瞬流れる突入電流を測定するときに使用するボタンです。
このボタンを押してモードを切り替えた状態で測定を開始すると、流れた突入電流を捕捉してディスプレイに表示することができます。

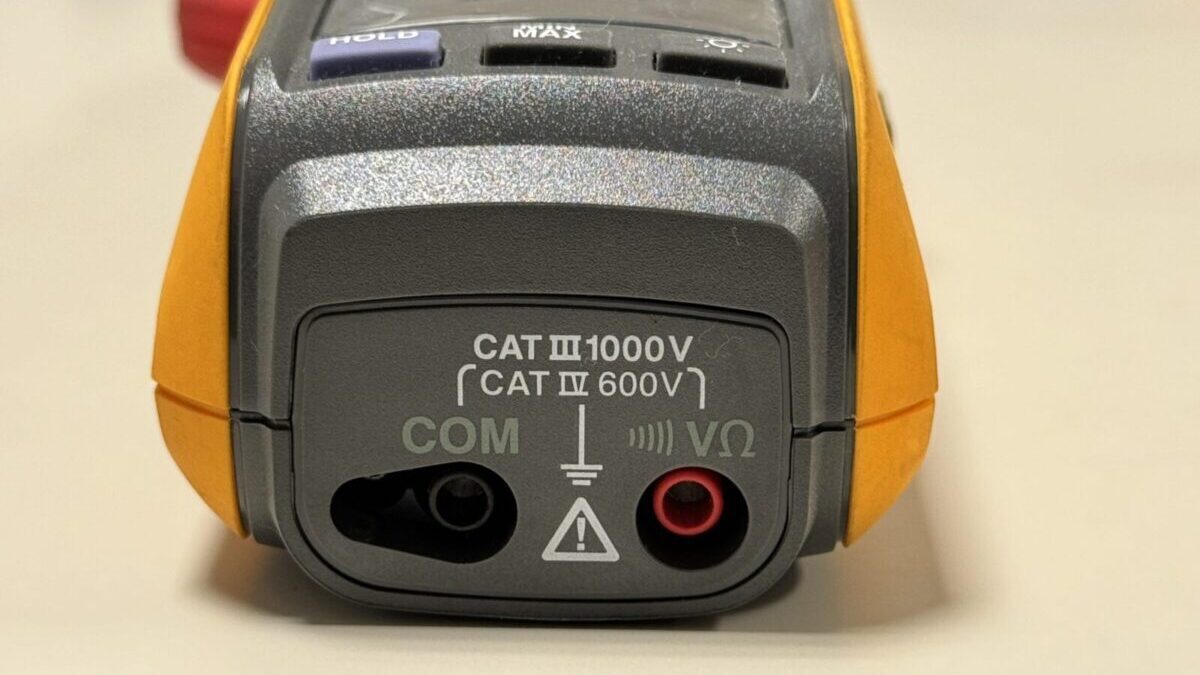

プローブ差し込み口
本体の底面にはテストリードやプローブの差し込み口が備わっています。
Fluke 381は、高水準の安全規格である測定カテゴリ「CATⅣ（600V）」に適合しているので、安心して使うことができます。
ひでくん安全にもしっかりと配慮されているよ！
本体背面

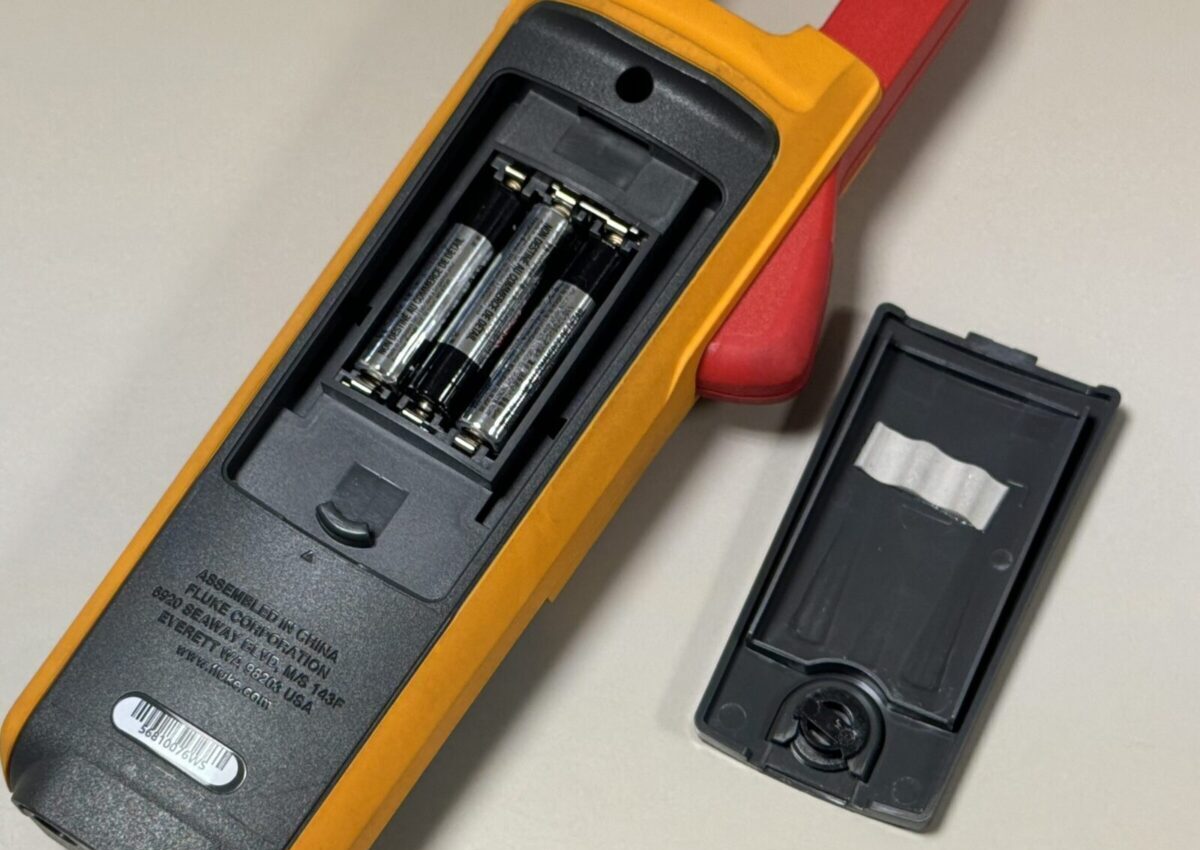

本体の電池は背面のカバーを開けると取り出すことができます。
中を開けると単四の乾電池3本が入っています。

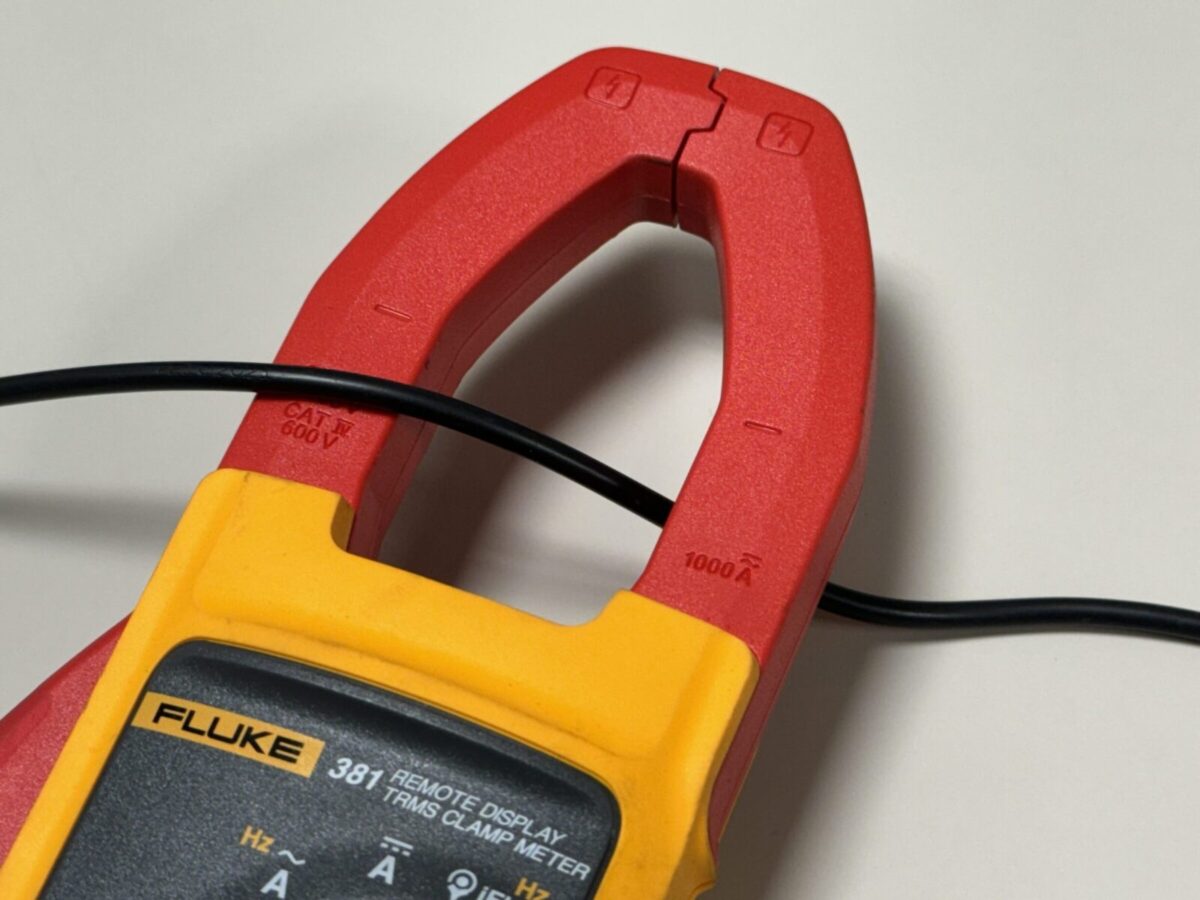

クランプ部分
本体のクランプ部分は少し大きめです。
狭いところでは少し使いにくいので、その場合は後述するフレキシブル電流プローブを使う方が良いでしょう。
リモート・ディスプレイ
このクランプメーター最大のポイントであるリモート・ディスプレイです。
一見普通のクランプメーターのディスプレイですが、

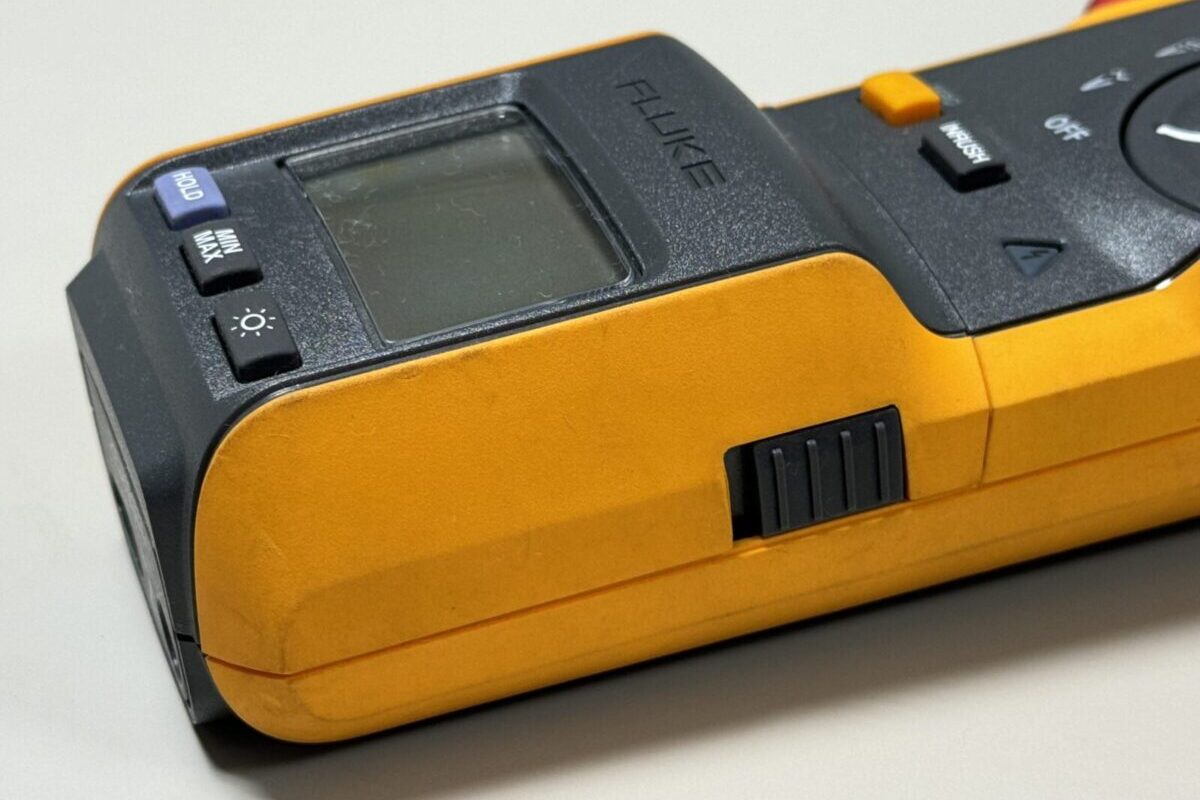

両側面にある写真の黒いリリースボタンを引きながらディスプレイを手前に引くと、

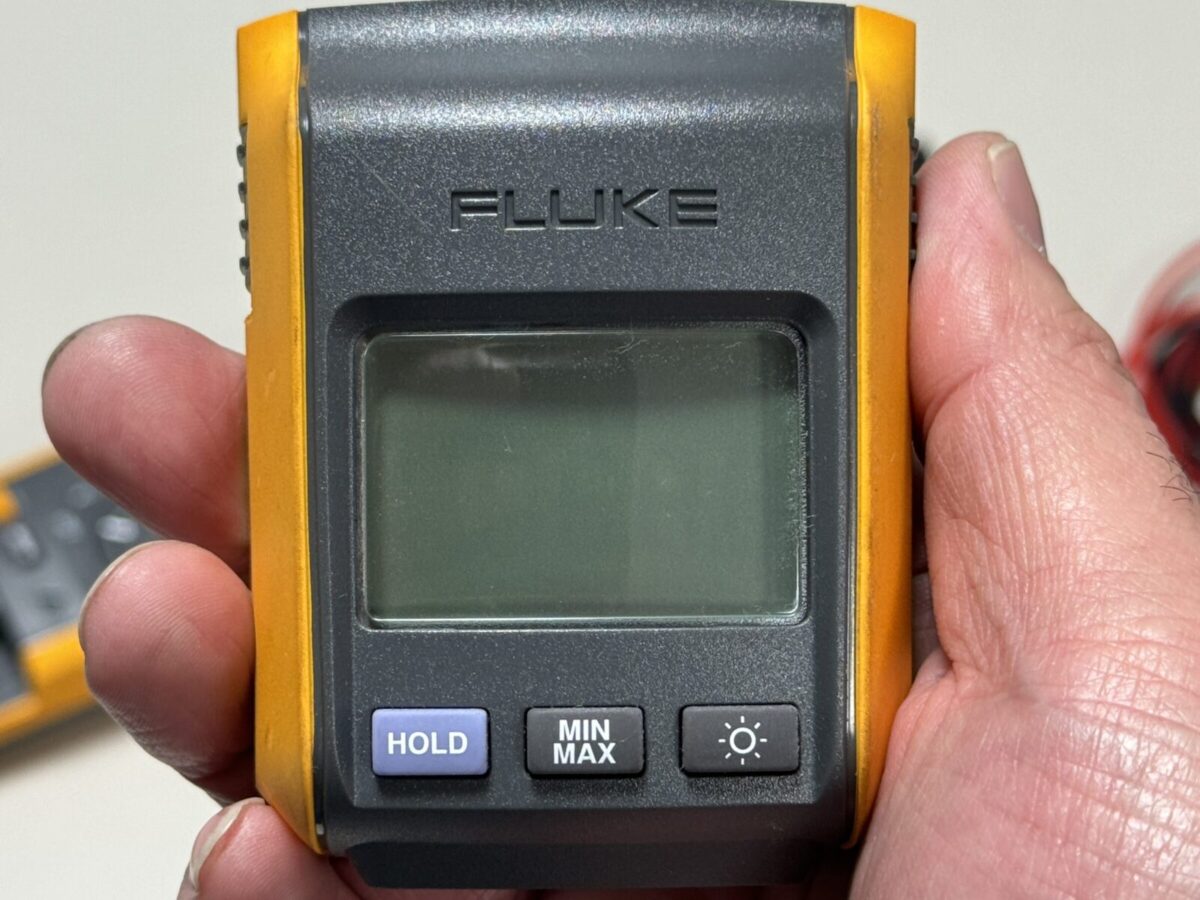

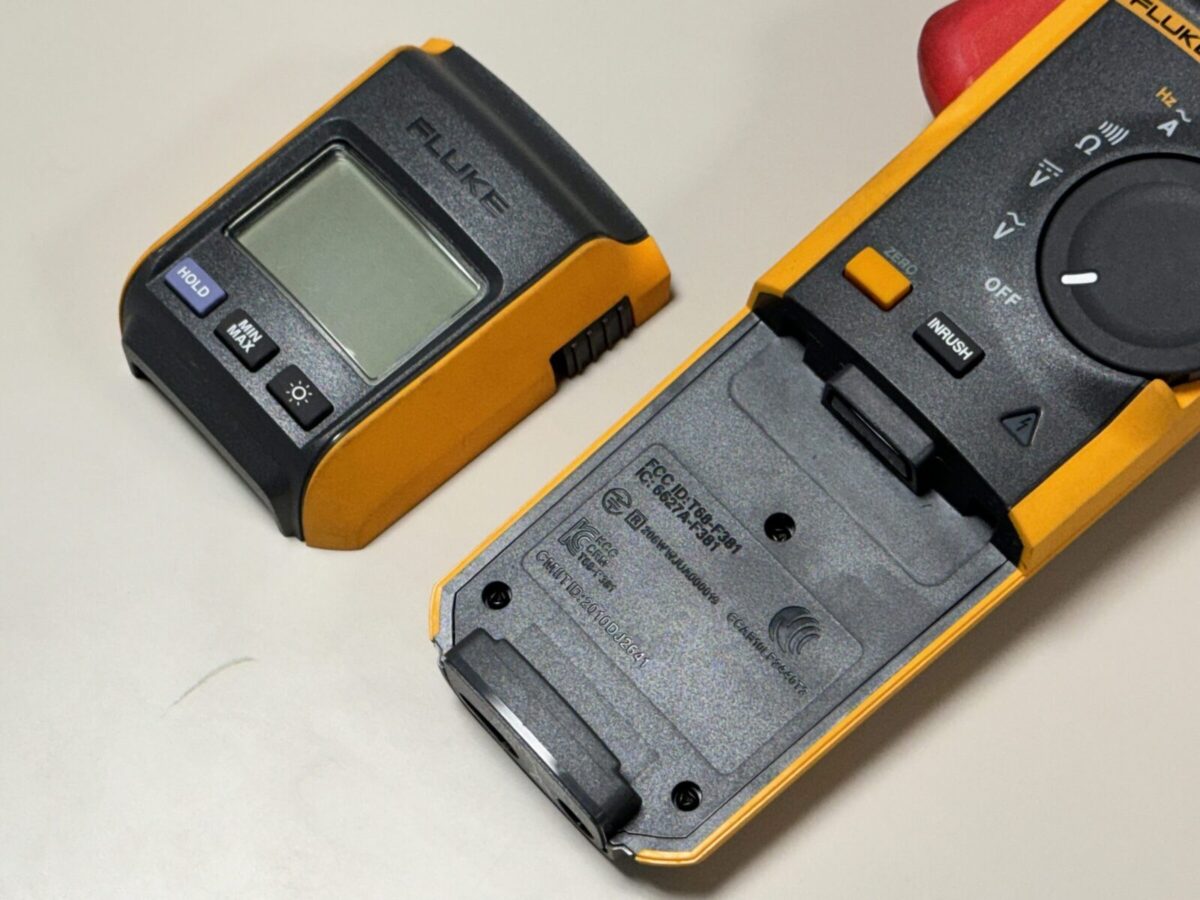

このようにディスプレイを分離することができます。
このディスプレイを切り離して使うときは、まずディスプレイを本体に取り付けた状態で、スイッチを入れてディスプレイを表示させます。

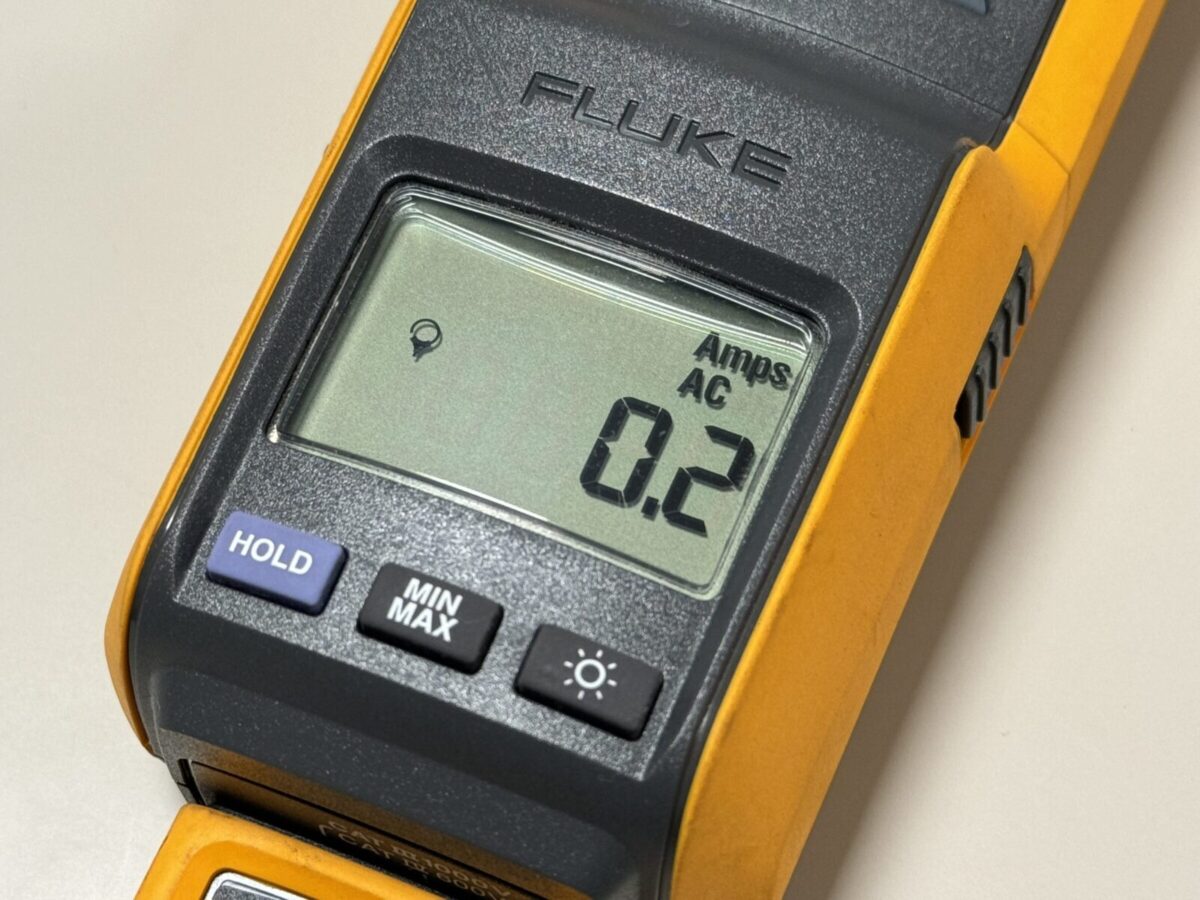

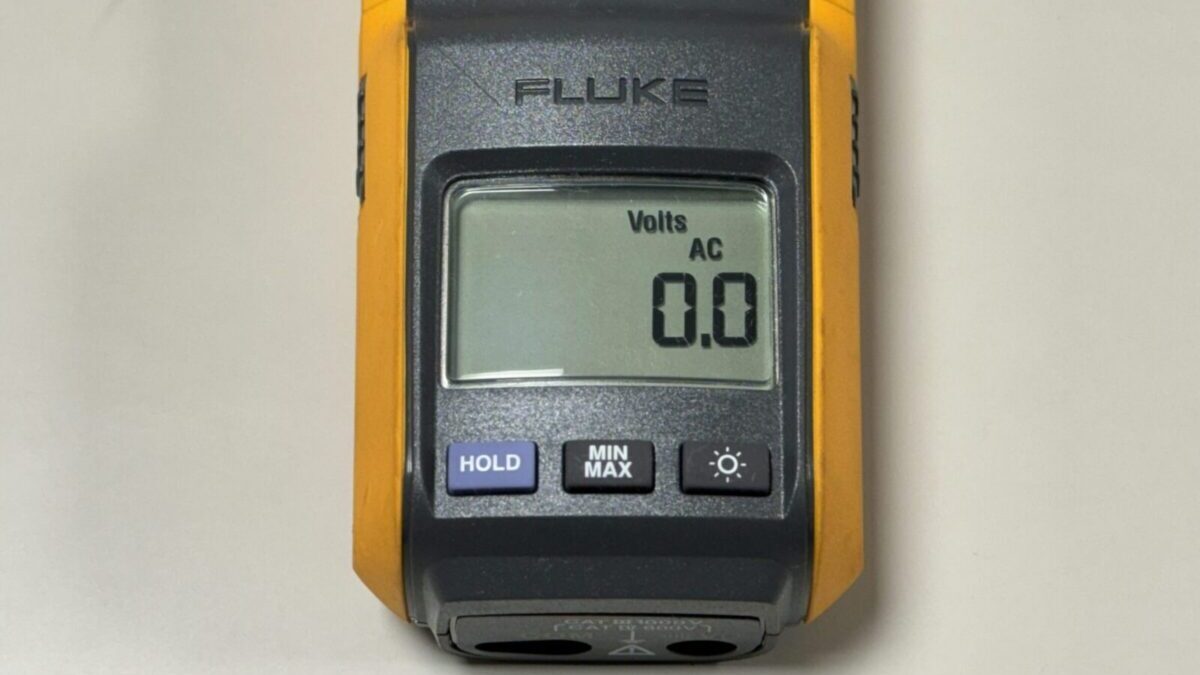

このようにディスプレイに表示がされている状態でディスプレイを取り外すと、
ディスプレイに表示がされた状態で切り離すことができました。
このディスプレイは本体から最大約10mまで離すことができるので、かなり遠くからでも測定値を読むことができる優れものです。
ディスプレイの「☀︎」ボタンを押せば表示を明るく出来るので、暗いところでも数字を読み取ることが可能です。
ディスプレイの左下のマークは、本体とリモート通信しているときに表示されます。
ディスプレイの表示を切るときは、本体のロータリースイッチをOFFにするとディスプレイも一緒に消えます。
ただし、ディスプレイを切り離した状態でロータリースイッチを入れても、ディスプレイの電源は入りません。
一旦本体にディスプレイをセットしてからロータリースイッチを入れないと、ディスプレイの電源が入らないようになっています。

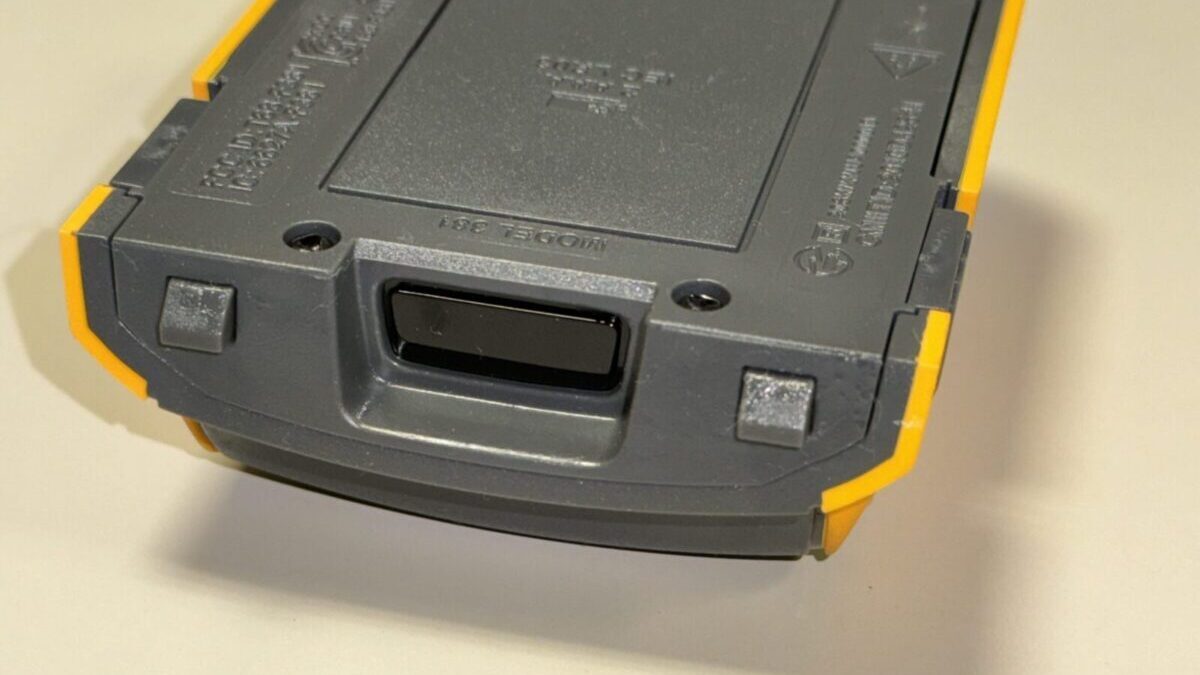

ディスプレイと本体にはそれぞれ赤外線通信の小窓みたいなものが備わっていて
このような小窓がディスプレイと本体にあります。
どうやらこの小窓を通して本体からディスプレイの電源を入れているようです。
そのため、この小窓同士が向かい合う状態＝ディスプレイを取り付けている状態でないと、電源が入らないということみたいです。
ちなみに、このディスプレイにも乾電池が入っています。

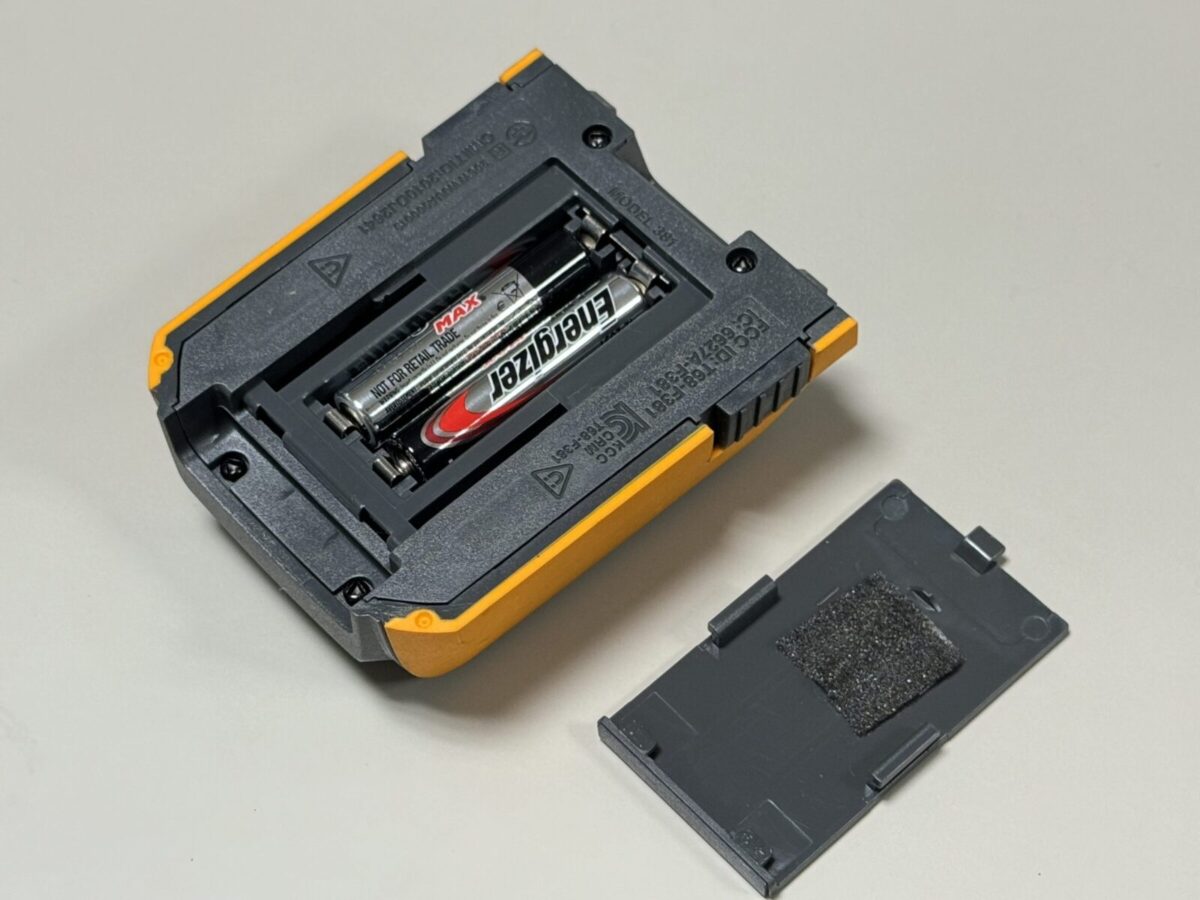

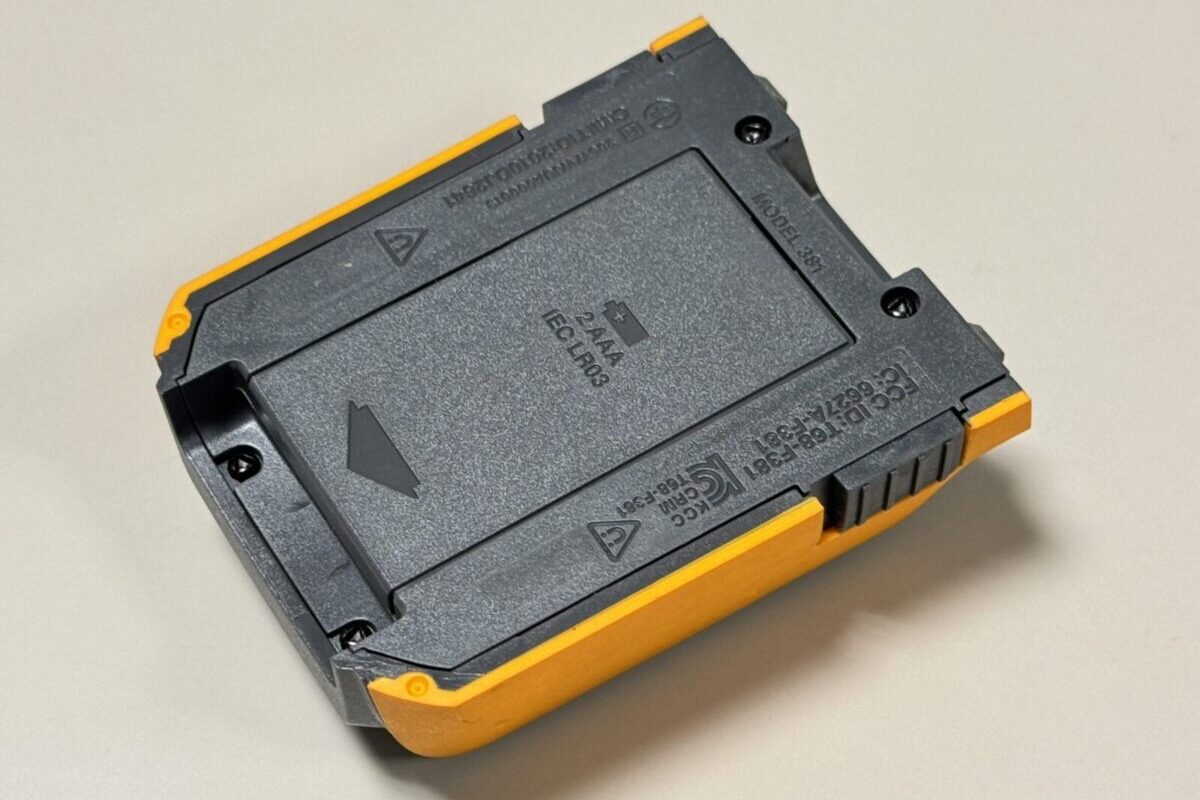

ディスプレイの裏側にフタがあって、これをスライドさせると
こちらには単四の乾電池が2本入っています。
本体と合計すると単四の乾電池が合計5本必要になる計算になりますね。
あと地味に便利なのが、このディスプレイにはマグネットが備わっていて、鉄製の盤や柱等にくっつけておくことができます。
このような細かい使い勝手の良さもしっかりと考えられています。
なべ使い勝手の良さも考えられていますね！

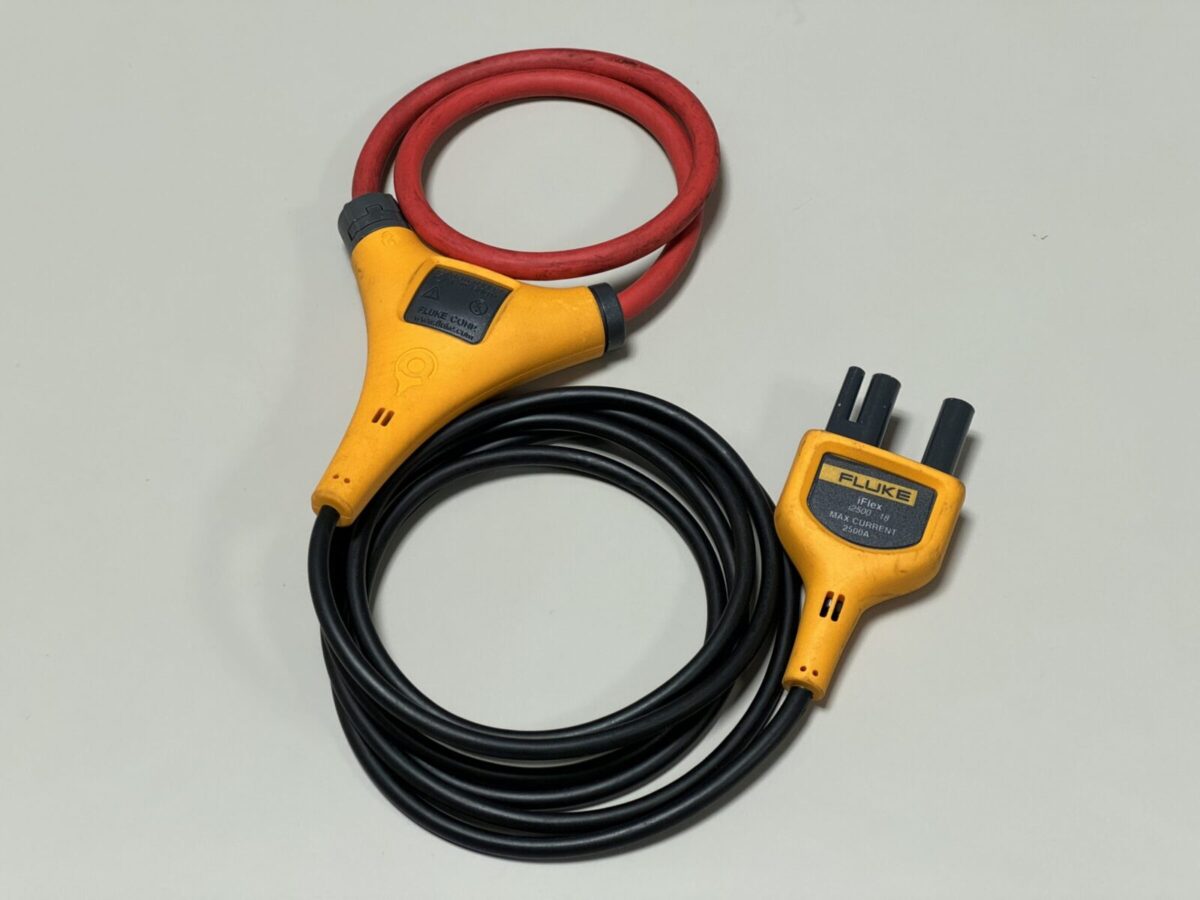

フレキシブル電流プローブ
様々な場面で活躍してくれるアタッチメントがこのフレキシブル電流プローブです。
プローブのケーブルは1.8mの長さがあるので、このプローブを使っても測定物からある程度離れて電流の計測をすることができます。

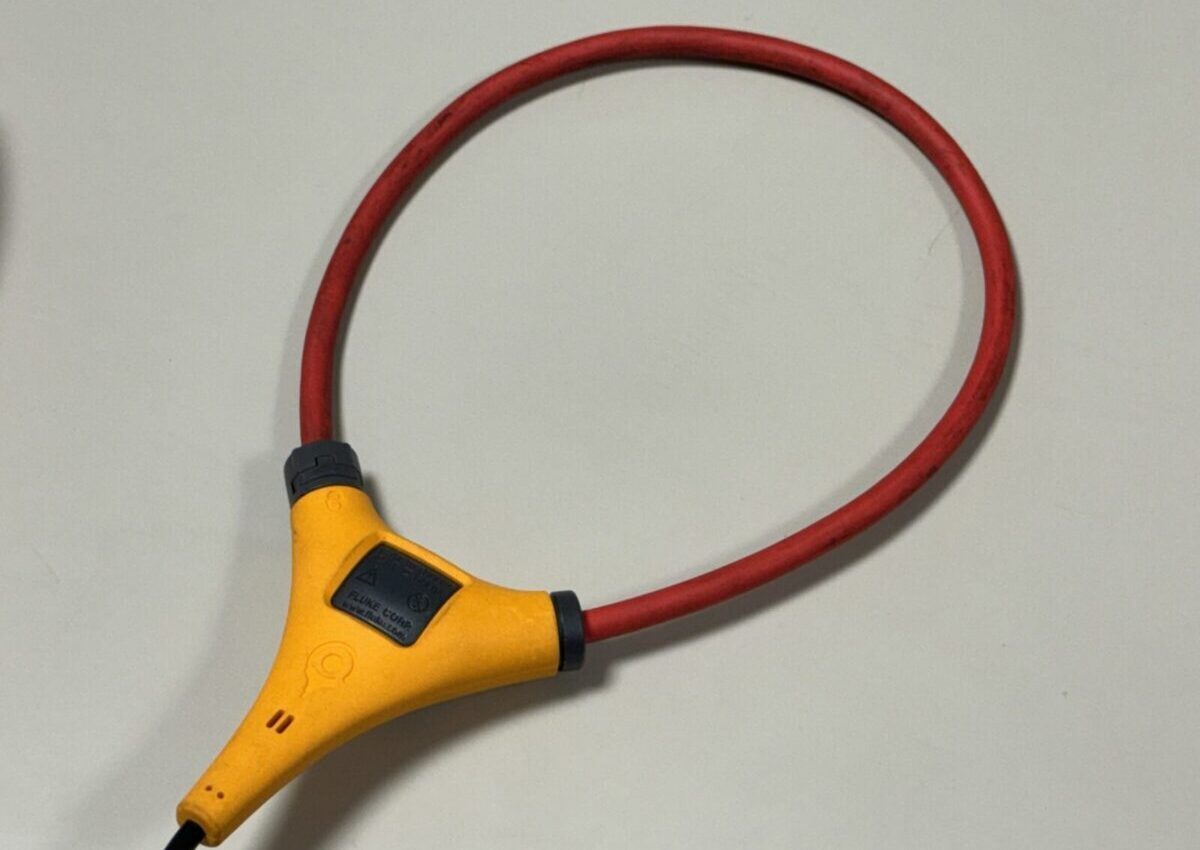

こちらが測定対象のケーブルを一巻きするループ部分。
この赤い輪っかに電線を通すことで、電線に流れる電流を測定します。
ループ部分は柔軟なワイヤーを使用しているので、測定対象の電線が狭いところにあっても楽にワイヤーを通せます。

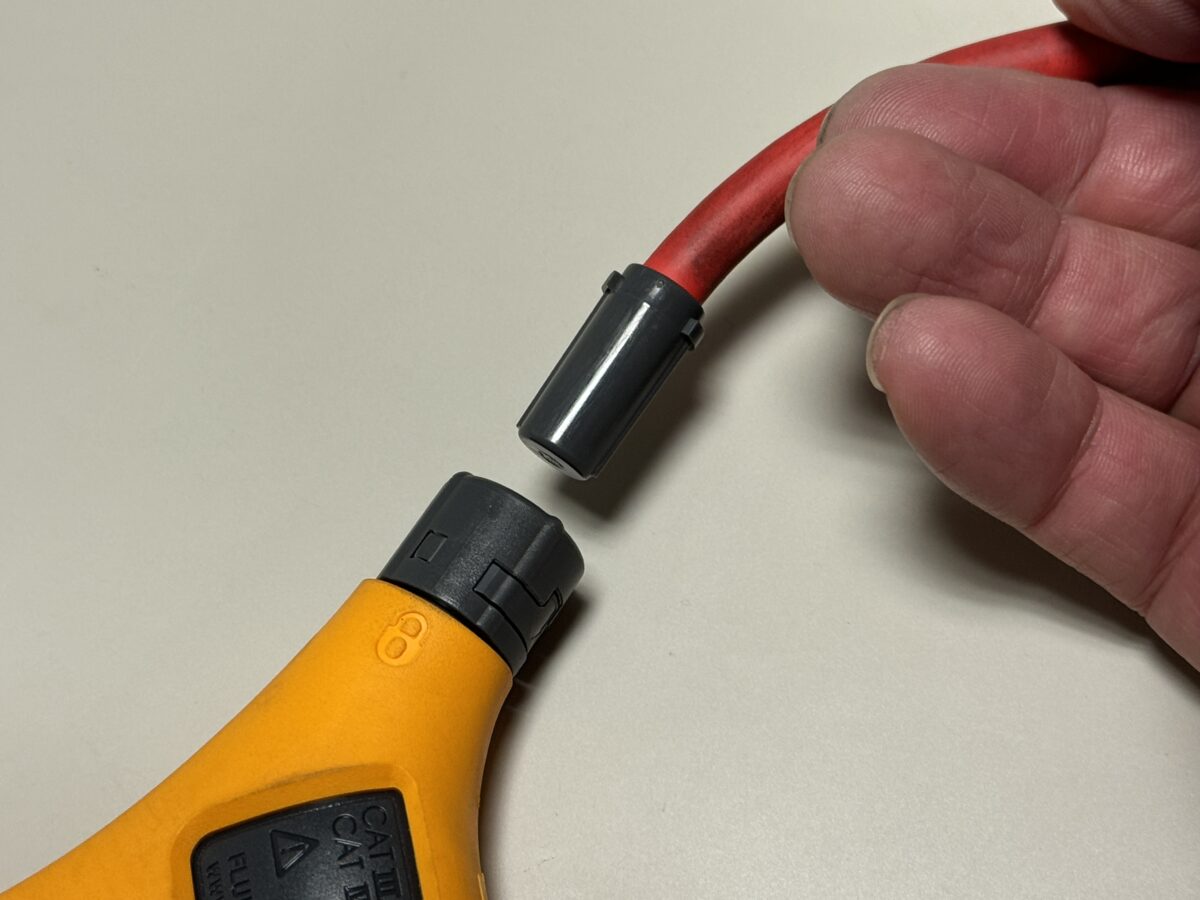

鍵のマークがついている側の黒いパーツを回すと簡単にワイヤーの先端を取り外すことができ、
このようにして測定対象の電線を輪っかの中に入れればOKです。

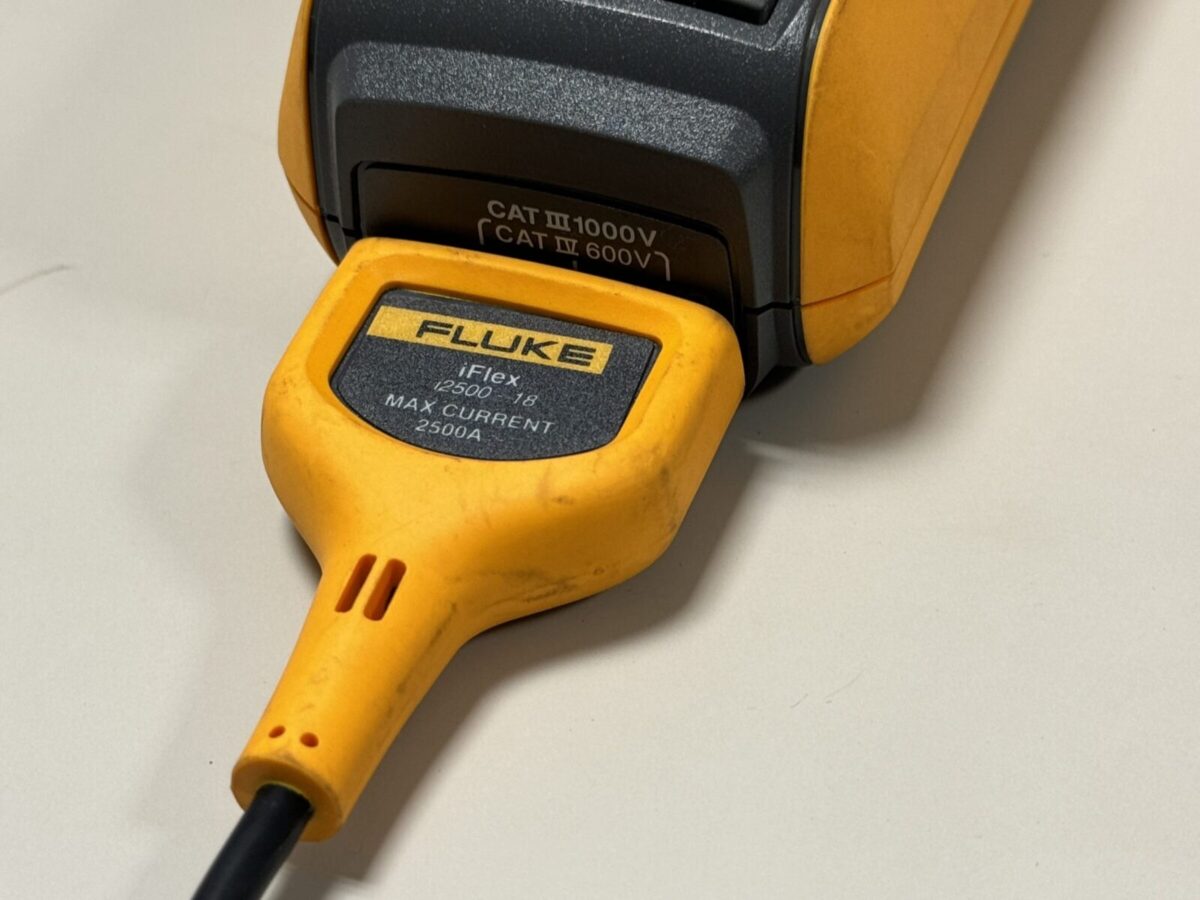

クランプメーター本体にはこのように接続します。
あとは、ロータリースイッチを「iFlex」に合わせれば測定準備完了です。
ちなみにこのフレキシブル電流プローブは、輪っかの中心に測定対象の電線を通した時が最も精度が高くなります。
中心から外れていくと段々精度が落ちていくので、出来るだけ電線を通す位置は輪っかの真ん中になるようにして下さい。
ひでくんこの電流プローブがとても便利なんだよね〜
テストリード

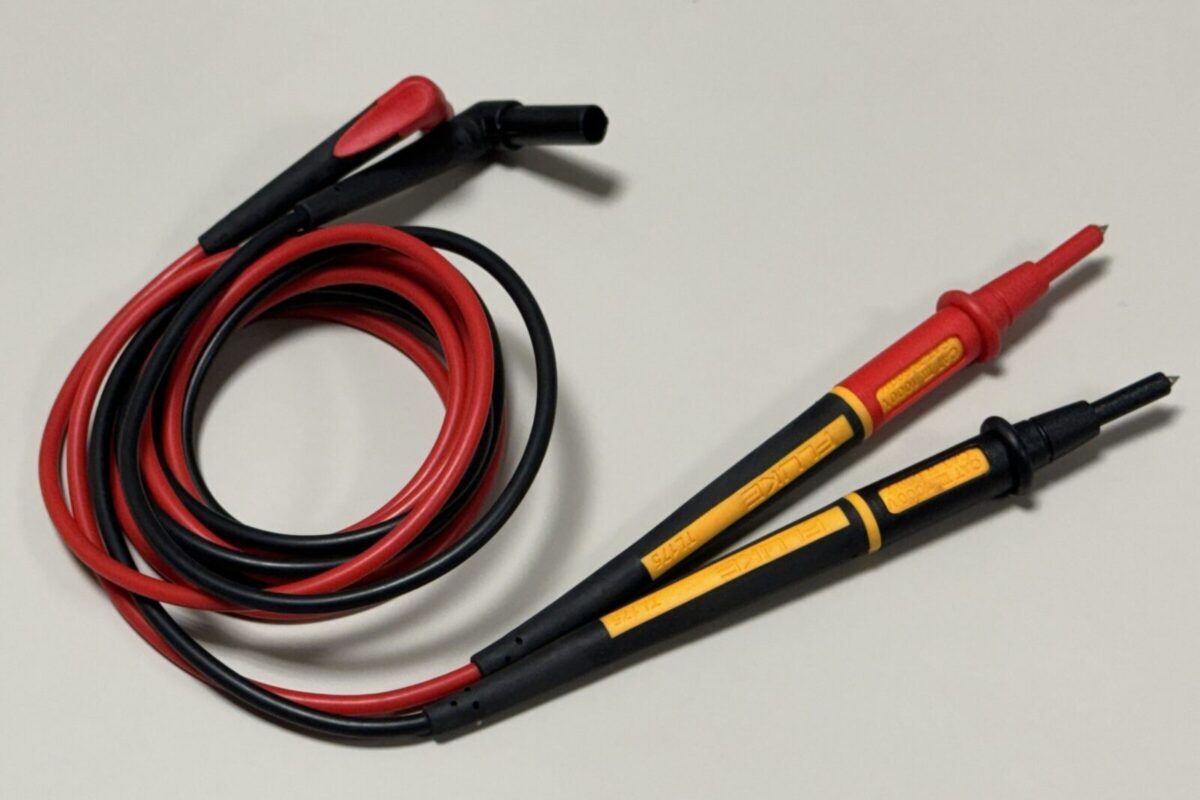

電圧や抵抗値の測定で使用するテストリードです。
とても柔軟でしなやかなケーブルなので、非常に取り回しがいいですね。
このテストリードは先端の樹脂部分をひねると、測定対象にあてる金属部分の露出具合を変えることができます。

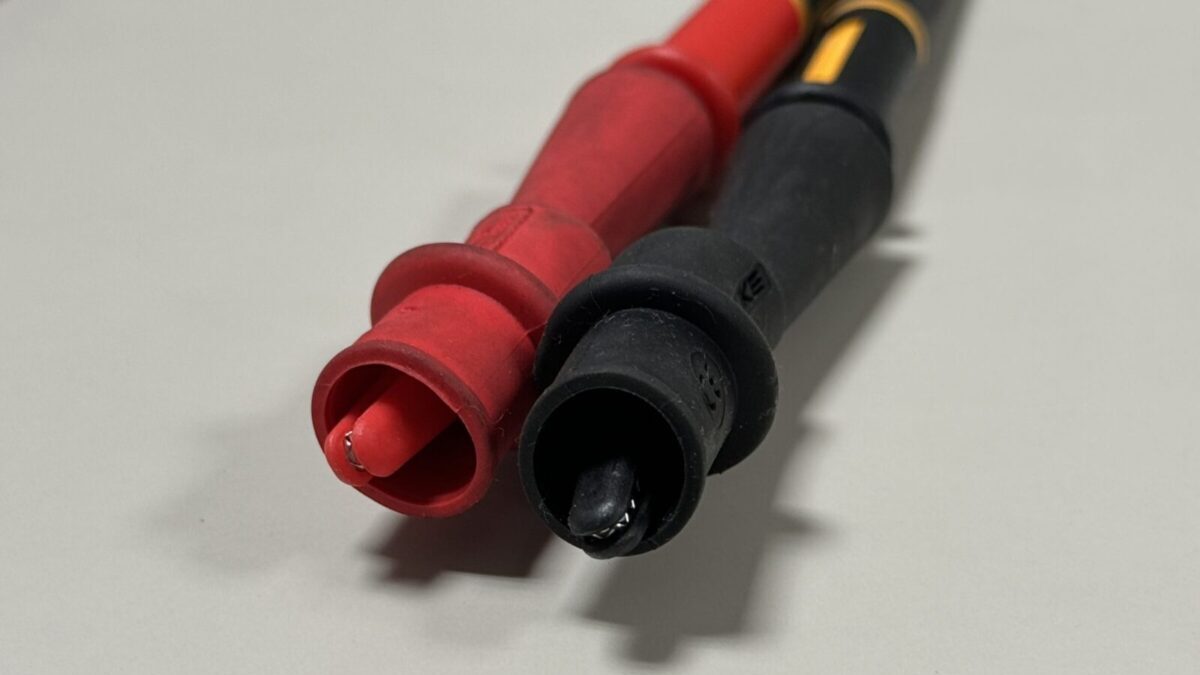

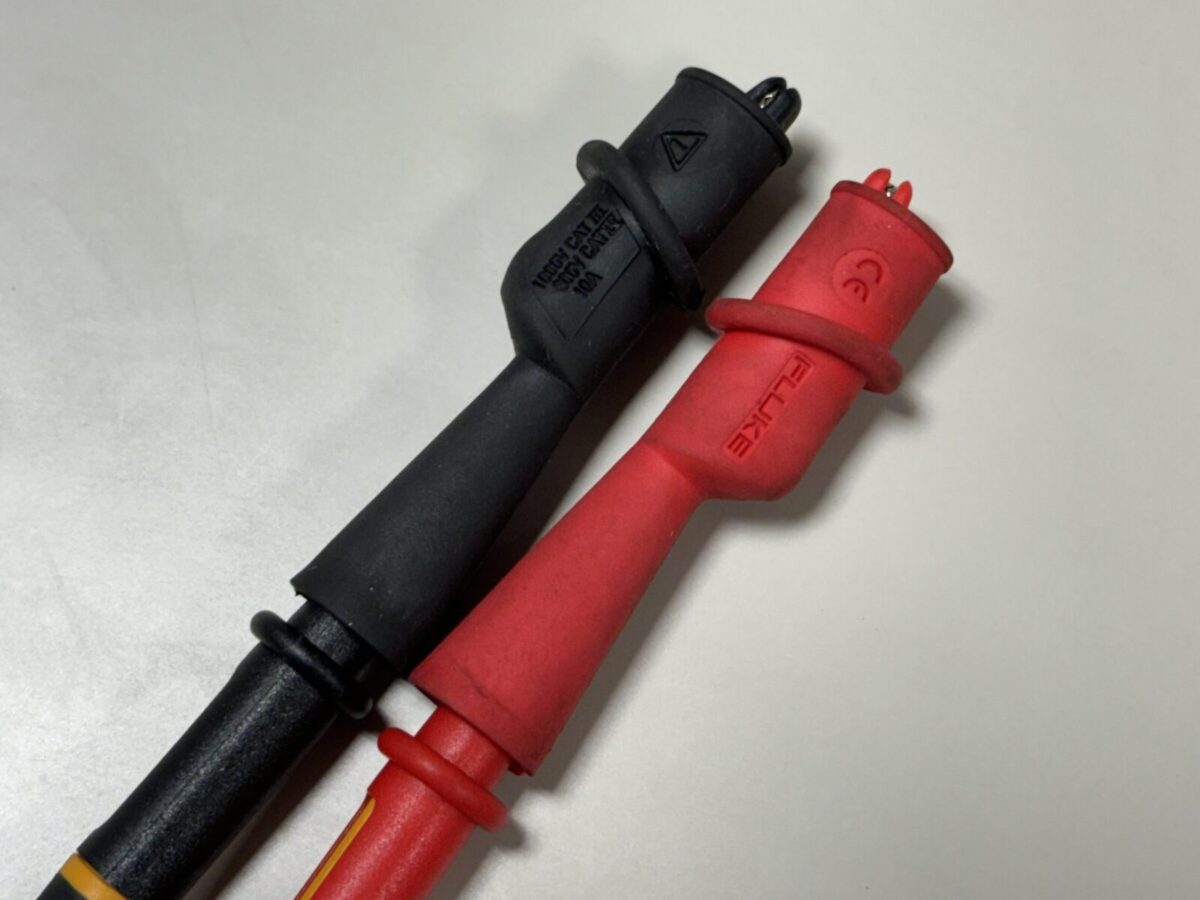

通常の状態では先端の針部分はこれぐらいしか露出していませんが、

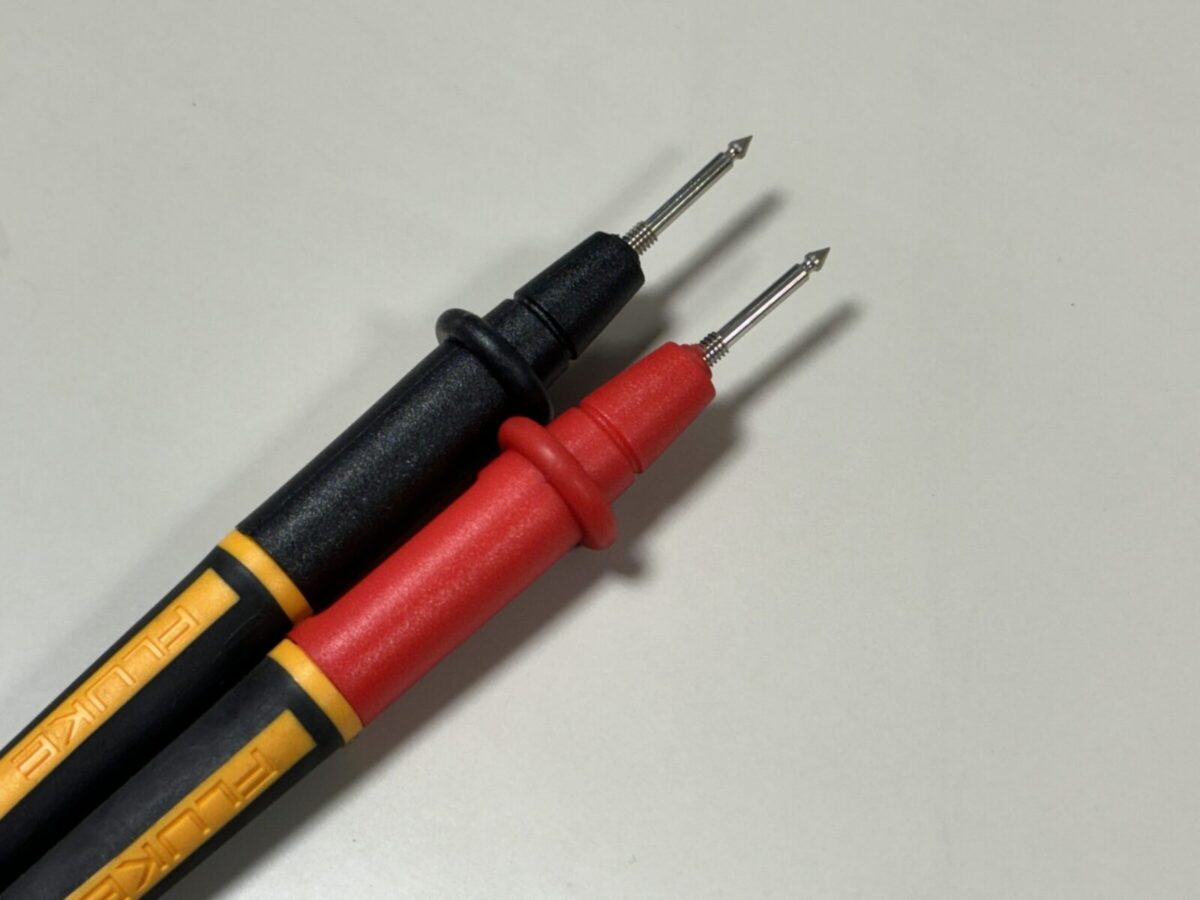

テストリードの赤と黒の樹脂部分をひねると、このように先端の針が露出します。
この状態にすることで、100Vコンセントなどの狭い箇所の測定や付属のワニ口を取り付けることができるようになります。
なべこの機構もフルークならではですね！

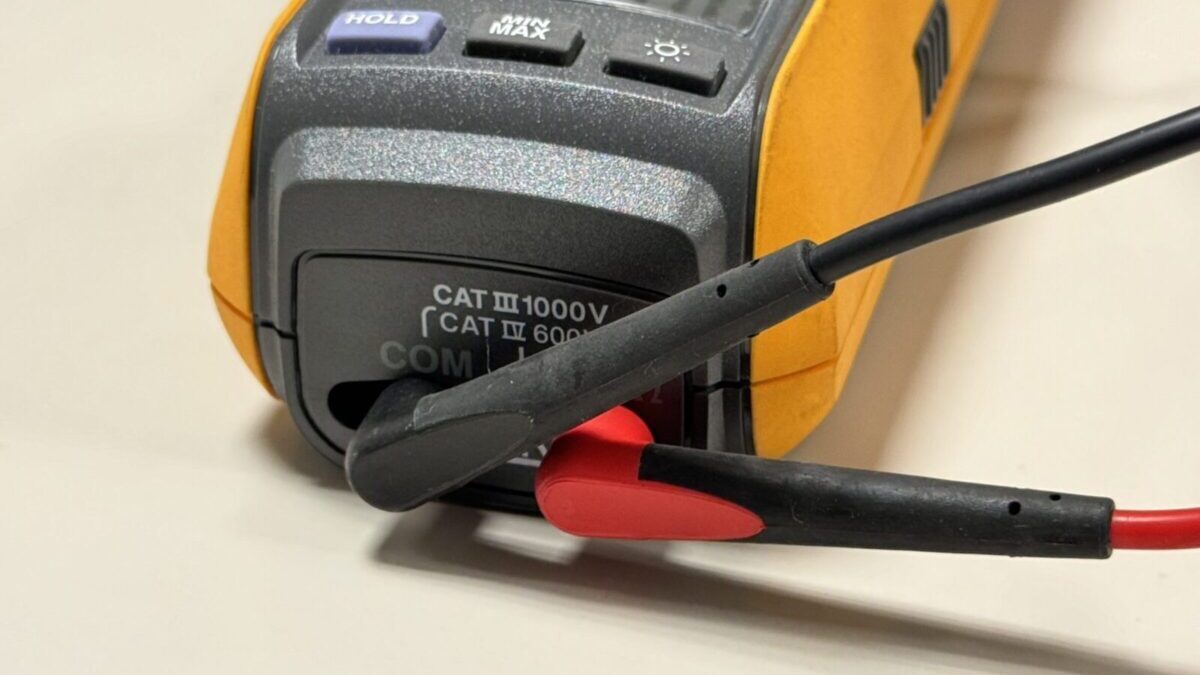

クランプメーター本体にはこのように接続して使用します。

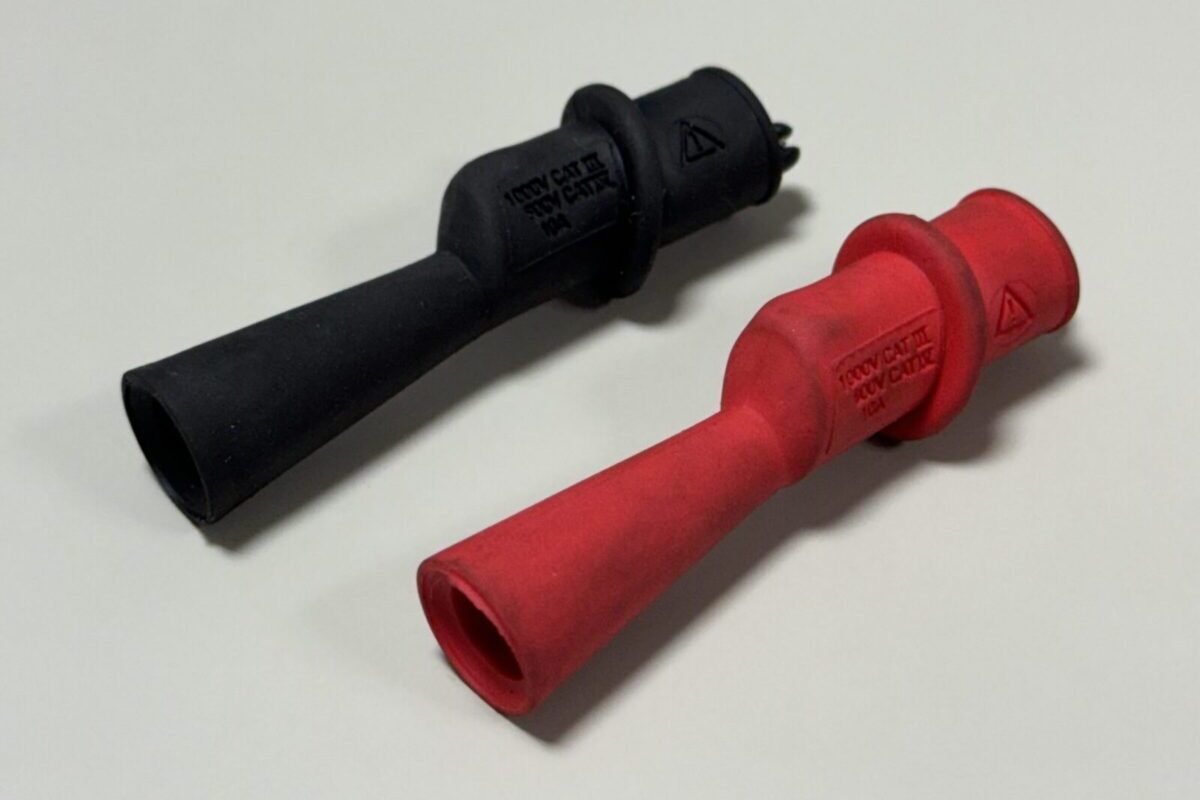

テストリード用ワニ口
テストリードの先端に接続して使用するワニ口です。
測定対象から離れた位置で電圧を測りたい時など、テストリードの先端にこのワニ口を取り付けて端子に噛ませておけば、手でテストリードを端子にあて続ける必要がなくなります。
テストリードに取り付ける時は、先端の樹脂を回して針の部分を露出させて差し込むだけです。
ワニ口の先端もしっかりと樹脂で絶縁処置がされています。
ひでくんこれを使えば、離れたところでディスプレイを見ながら電圧測定ができるよ
Fluke 381を実際に使ってみる
実際に装置のモーターを動かして電流測定を行ってみました。
フレキシブル電流プローブを使う
まずは、フレキシブル電流プローブを使って、直入れ駆動のモーター電流を測定してみます。
フレキシブル電流プローブをセット
まずはフレキシブル電流プローブをクランプメーター本体に接続し、プローブのワイヤーをモーターの配線にセットします。

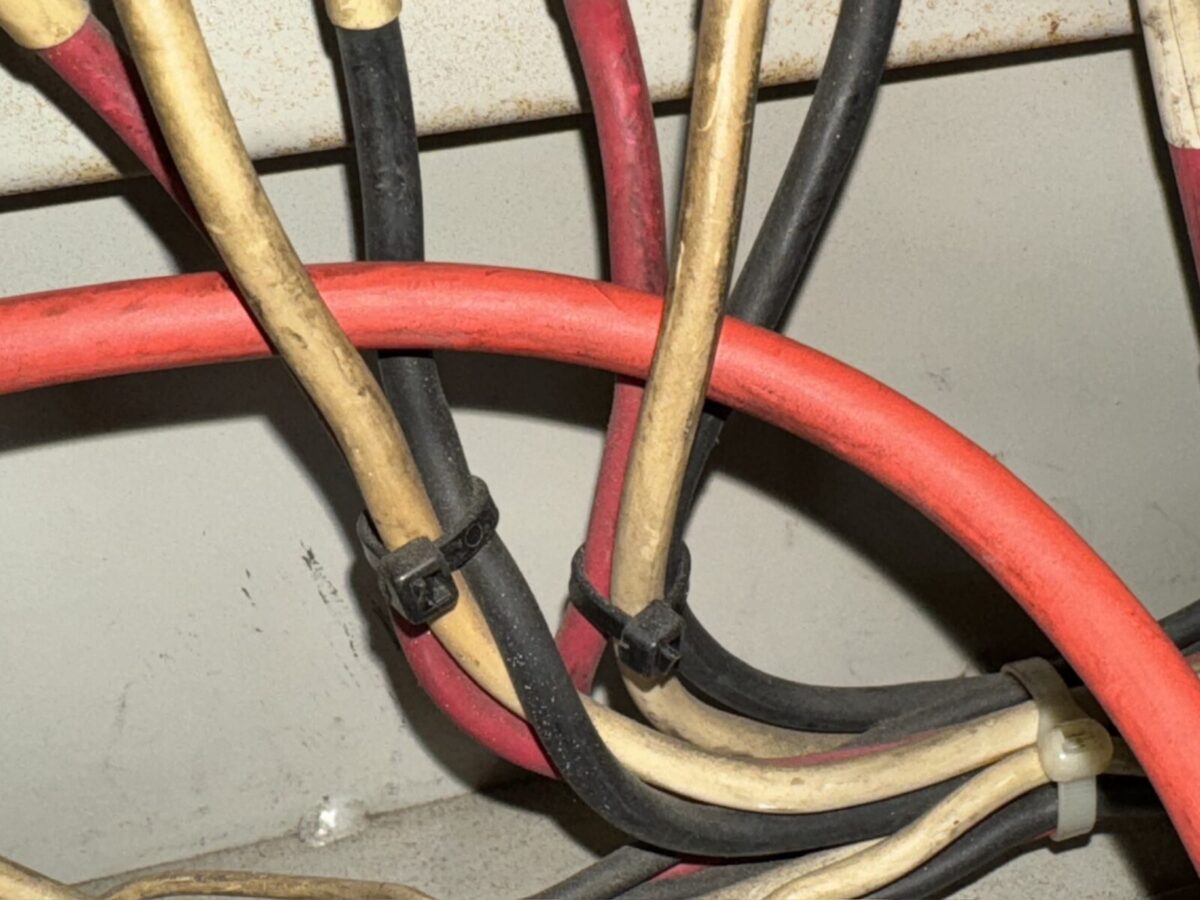

複数のモーターの電流を測定したい場合、写真のように測定したいモーター配線へ一気にループさせると、セットし直す手間が省けます。
あとはローターリースイッチを「iFlex」の位置にして、ディスプレイを取り外して装置から離れます。

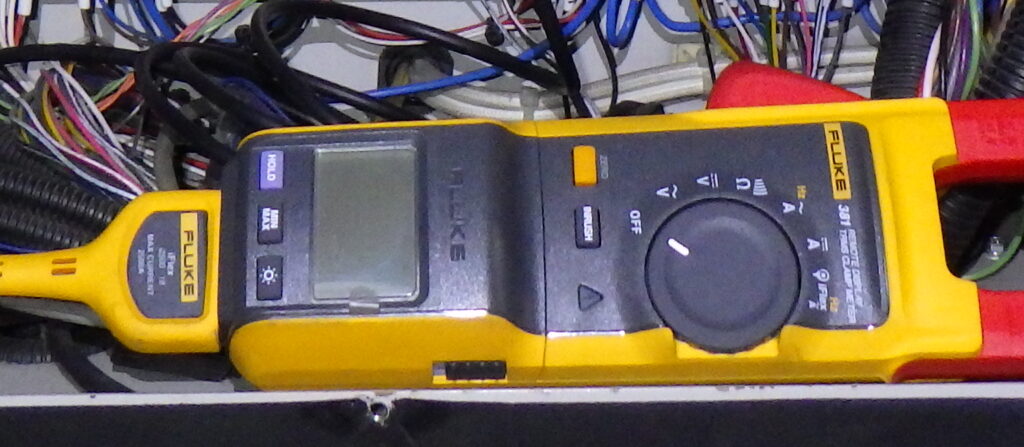

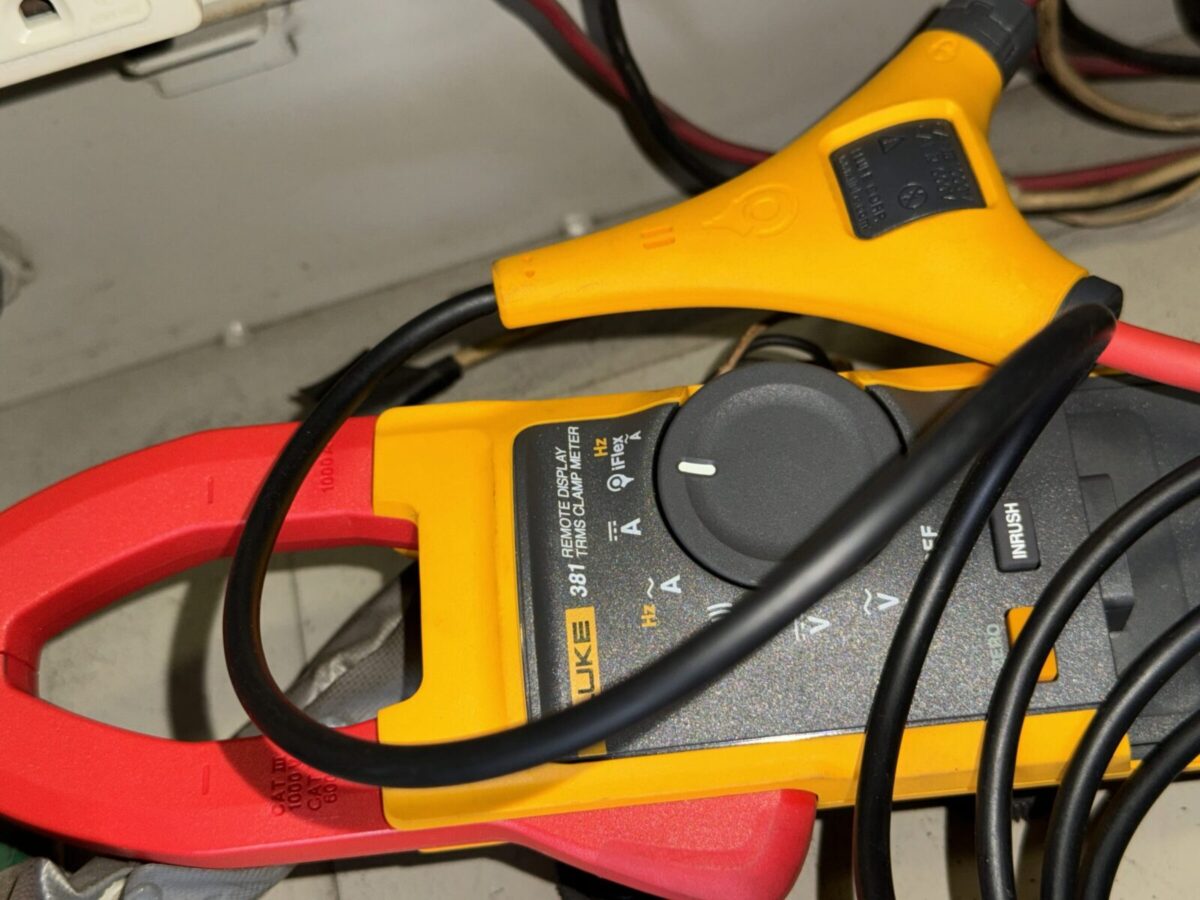

クランプメーター本体はこのようなかたちで制御盤の中に置いておきます。
電流値を測定
それではモーターを遠隔で動かして電流値を測定してみます。

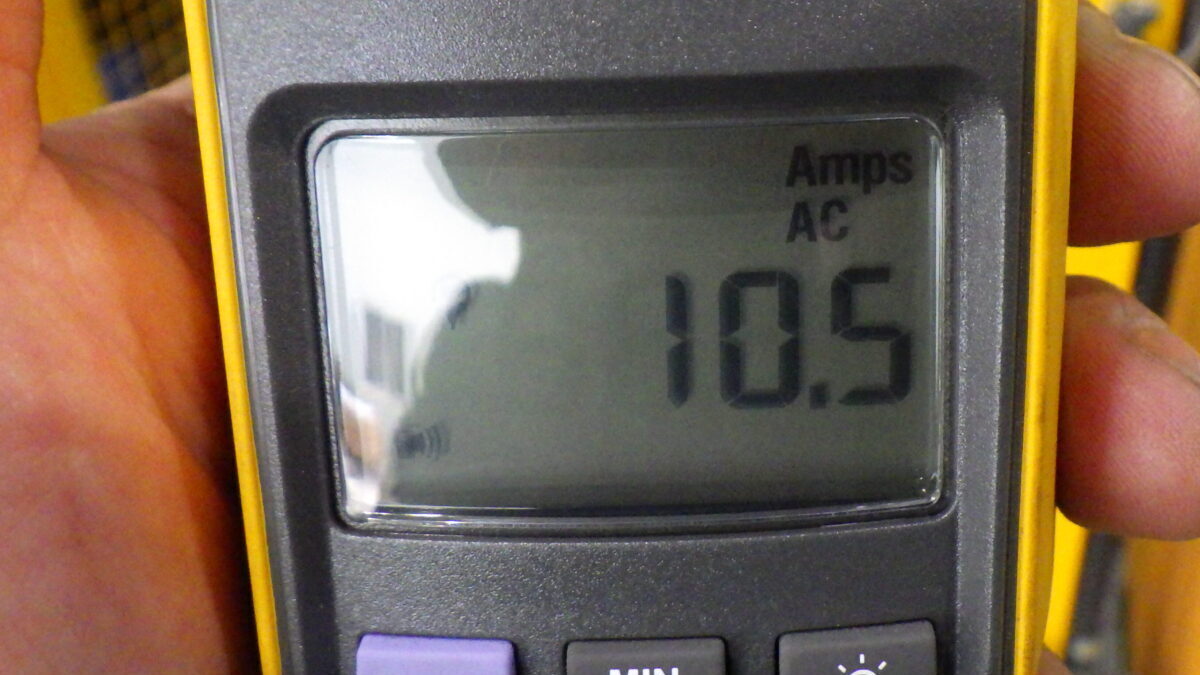

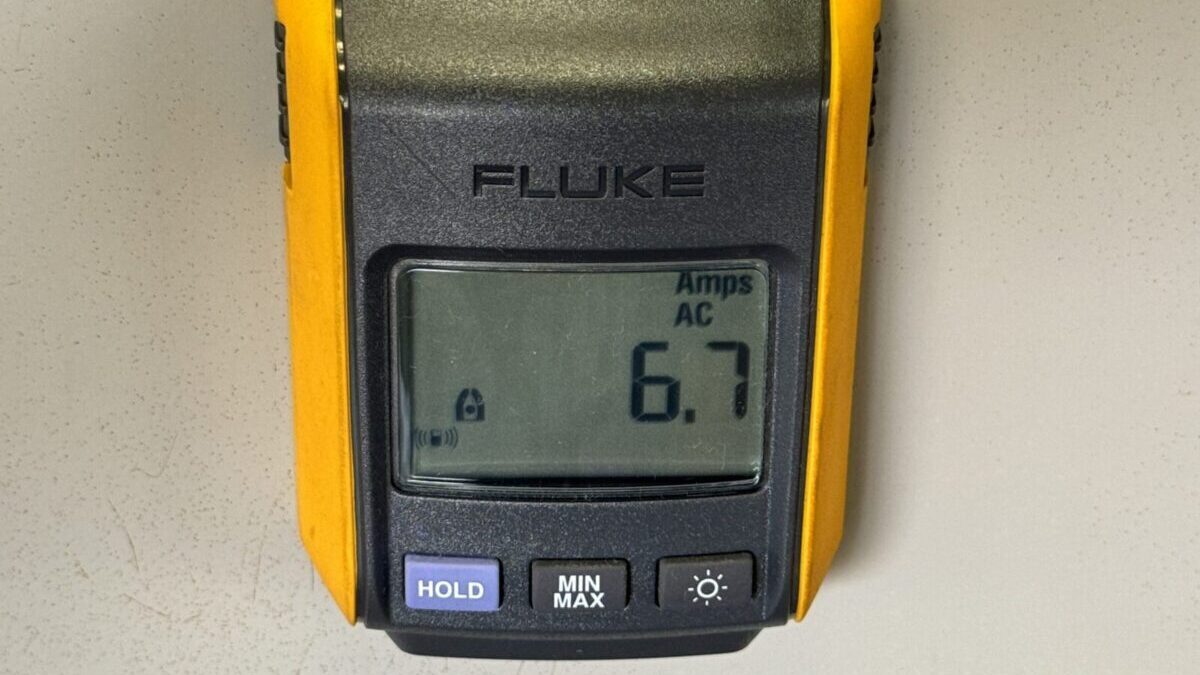

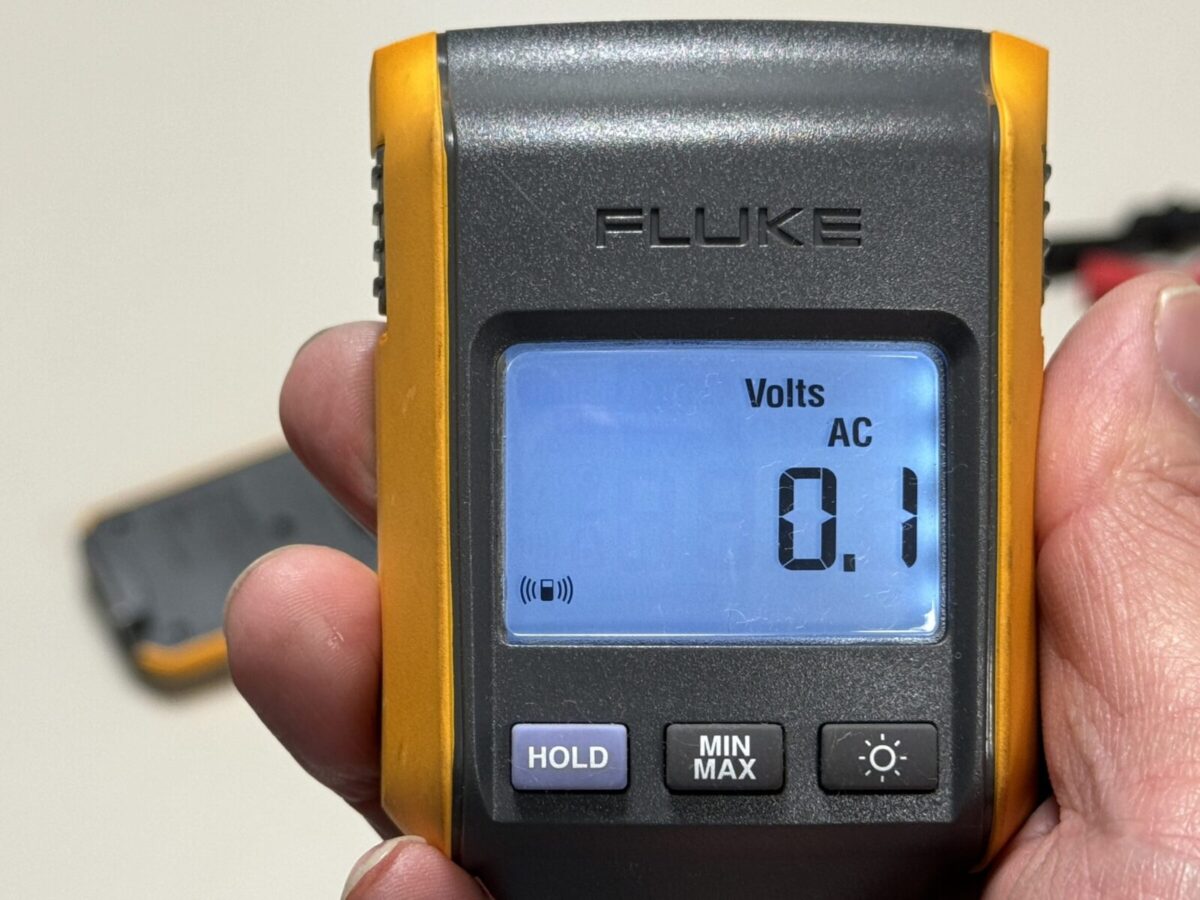

本体から外して持ってきたリモート・ディスプレイを見てみると
ちゃんと電流値が表示されていますね。

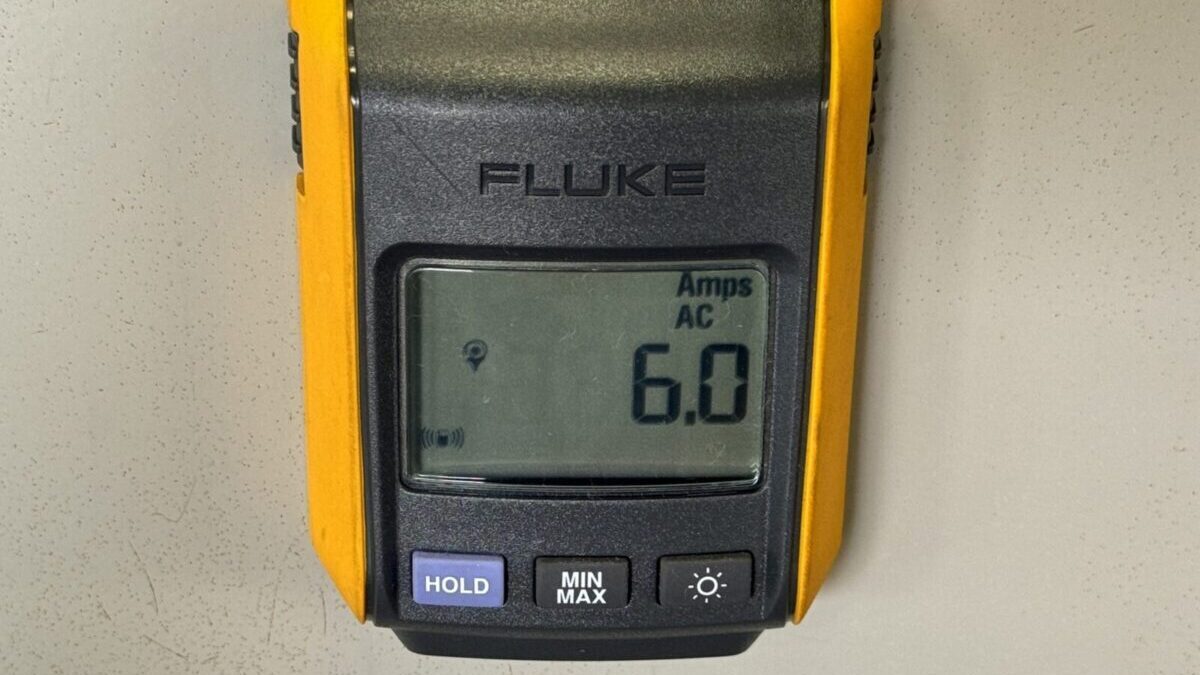

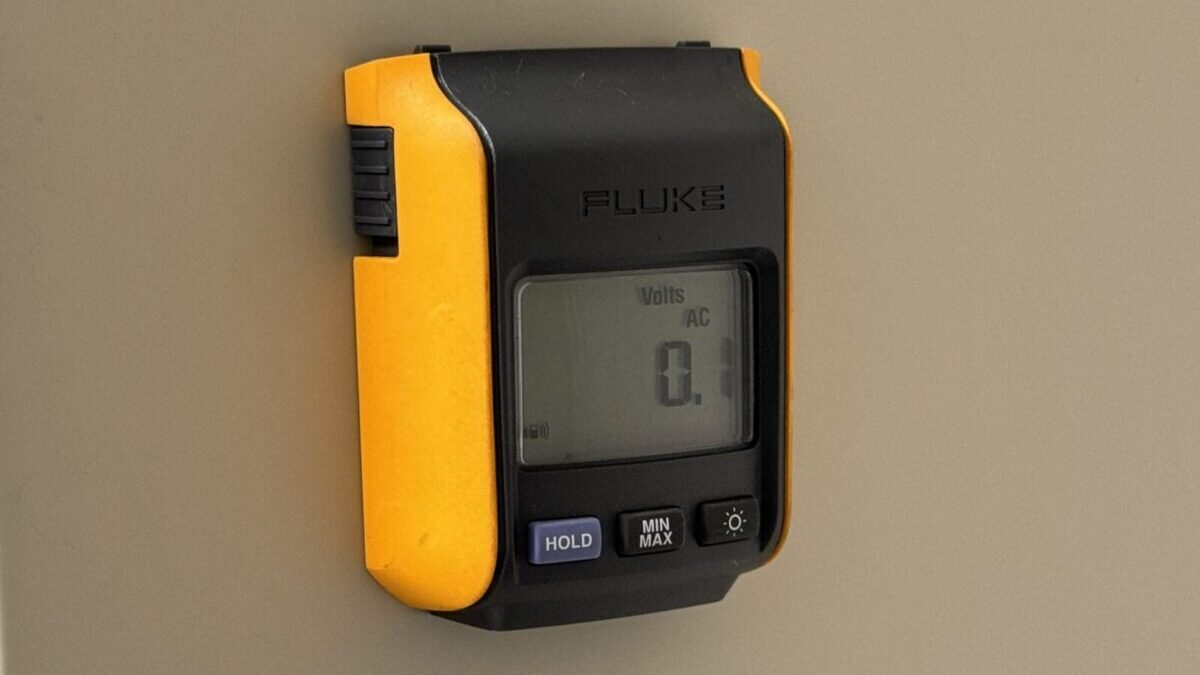

ディスプレイはマグネット内蔵なので、こうやって鉄製の扉などにくっつけることが出来てとても便利です。
この装置は20mほど自走するのですが、クランプをセットして盤の扉を閉じた状態で20ｍ離れても、何とか通信状態を保っていました。
なべ通信距離は環境によって左右されますので注意してください
クランプメーター本体で測定
今度はクランプメーター本体だけで測定してみました。
本体を直接セット

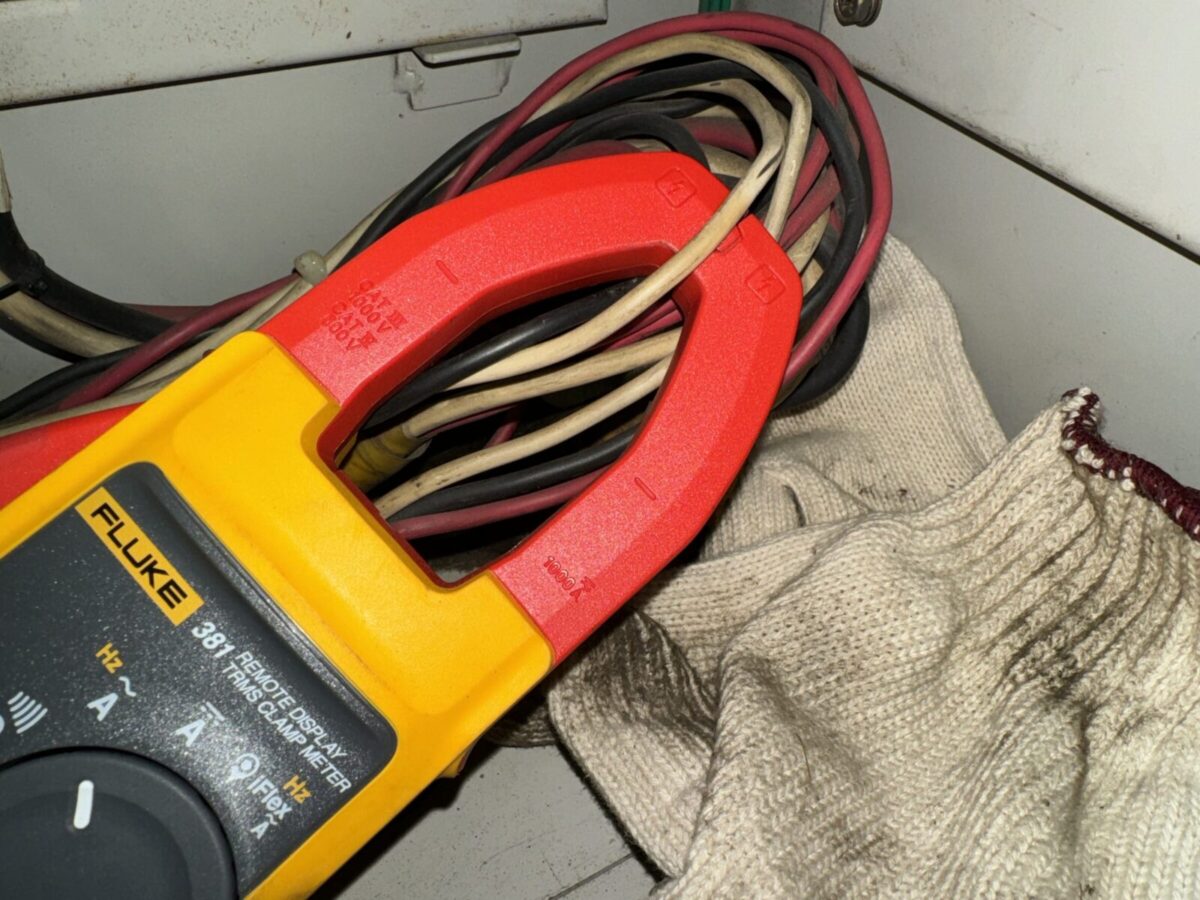

クランプメーター本体を測定したいモーターの配線にクランプさせます。
端子台のところではクランプ部分が入らなかったので、端子台から離れた位置で配線を探してクランプメーターを取り付けました。
ロータリースイッチを「〜Ａ」に合わせてディスプレイを取り外します。
電流値を測定
こちらも問題なく電流値が表示されました。
ディスプレイにはクランプメーター本体で測定していることが分かるよう、クランプを模したアイコンが表示されています。
こちらもフレキシブル電流プローブの時と同様、20mぐらい離れてもなんとか表示を保っていました。
インバータ接続のモーターを測定
次はインバータに接続されているモーターの電流値を測定してみました。
フレキシブル電流プローブをセット

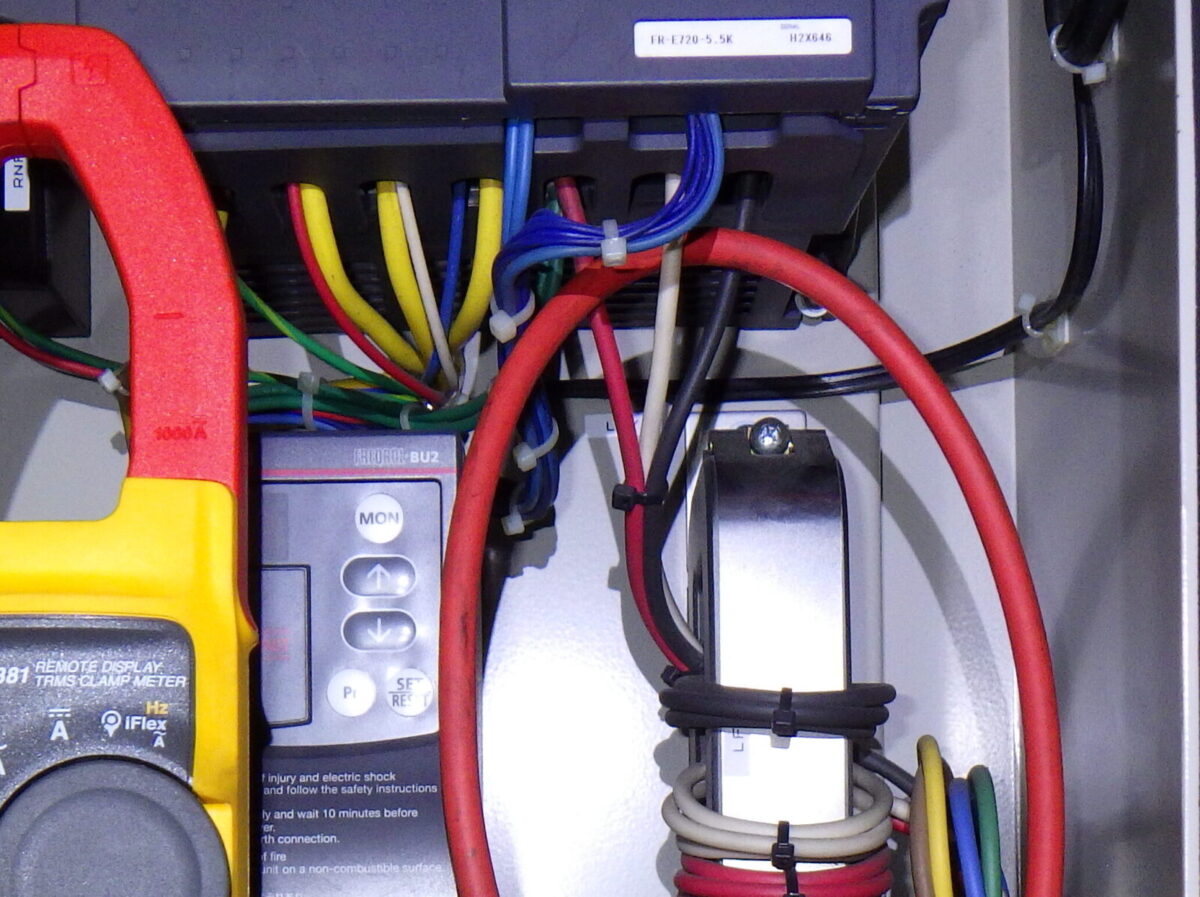

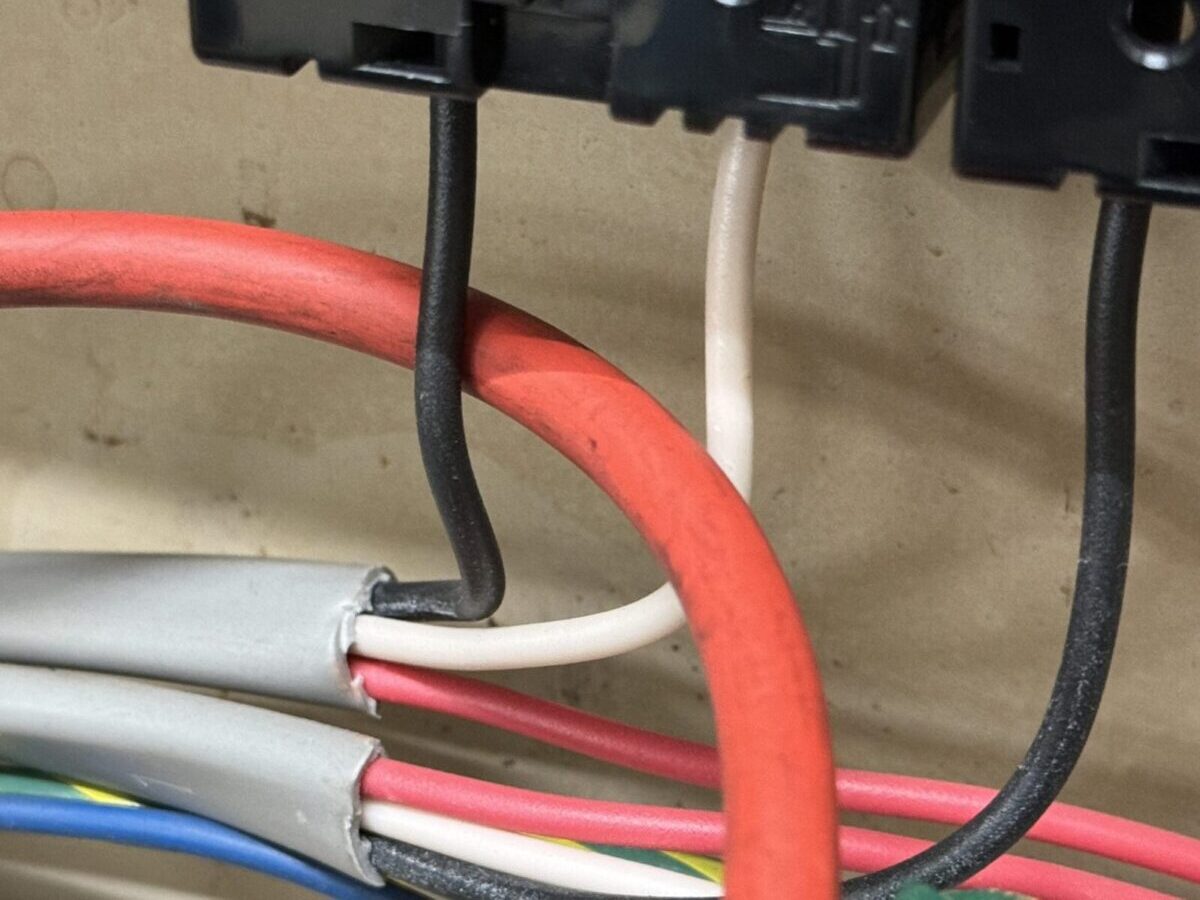

インバータの出力側（モーターに接続されている方の配線）にフレキシブル電流プローブをセットします。
クランプメーター本体でもいいのですが、ここでもクランプ部が大きくて入らないので、フレキシブル電流プローブを使います。
狭いところではこのプローブが本当に役に立ちますね。
ちなみに、Fluke 381はTrue RMS（真の実効値）に対応しているので、インバータに接続されたモーターの電流値も問題なく測定することが可能です。
波形が歪んでいる交流電流の測定値を、実際の正しい大きさに変換して表示してくれる機能のこと
クランプ本体はこのようにして置いておきます。
電流値を測定
今度は装置から5ｍほど離れたところで測定を実施、こちらも問題なく測定ができました。
ディスプレイを外して離れたところで測定できるのは本当に便利ですね。
Fluke 381はこれからも僕の仕事で大活躍してくれそうです。
ひでくんFluke 381は本当に機能満載だね！
Fluke 381のメリット
Fluke 381を使ってみて感じたメリットをまとめました。
離れた位置で測定ができる！
何と言っても、Fluke 381の最大の特徴であるリモート・ディスプレイによって、離れた位置で測定できる点がとても便利と感じました。
しかもただ便利なだけでなく、動く装置から離れることができるということは作業者の安全確保にも繋がります。
退避距離を保ちつつ測定作業が行えるという、安全と作業性が両立できるところが、この製品の最大のメリットと思います。
なべディスプレイをサッと取り外して、すぐにリモート計測ができるのも良いですね1
約10mの長距離通信が可能！
IEEE802.15.4という無線規格の採用により、最大約10mまでディスプレイと本体を離すことができる点も大きなメリットの1つです。
しかも、一般的なBluetooth接続と違って外部からのノイズに強いという特徴があり、僕自身現場で使っているなかでは、途中で通信が途切れたといったトラブルは一度もありませんでした。
ただ長距離の通信ができるだけでなく、接続の安定性もこの製品の魅力の1つと言えます。
ただし、制御盤などの鉄製の箱に入れて扉を閉じてしまうと、安定的に通信できる距離が想定よりも短くなる可能性があるので、注意して使用するようにして下さい。
ひでくん安定した通信もとても大事だよね
幅広い測定範囲に対応！
Fluke 381は本体のクランプ部分で最大AC/DC：999.9A、フレキシブル電流プローブを使用すると最大AC：2,500Aという幅広い範囲の測定が可能です。
大は小を兼ねるといいますが、ここまで幅広い測定レンジがあると様々なシーンにこれ1個で対応することができますね。
とても頑丈！
クランプメーター本体を手に持った瞬間、ちょっと落としたぐらいでは壊れないなという安心感があるぐらい、とても頑丈な造りをしています。
現場での測定作業は様々な環境の中を移動して回ったりするので、頑丈な造りというのはとても有り難いですね。
校正がとれる！
どちらかと言うと”飛び道具的”なクランプメーターのような気がしますが、ちゃんと校正をとることができる測定器です。
なので、事前に校正をとっていれば、官庁関係や大手企業など校正証明を求められるような仕事でも使うことが可能です。
Fluke 381のデメリット
これだけ便利なFluke 381ですが、僕が感じたデメリットについてもお伝えしておきます。
本体のクランプ部が大きい
本体のクランプ部が大きめなので、クランプできる箇所が限られてしまう点が少しデメリットに感じました。
測定範囲が狭くてもいいので、もう少しサイズが小さい機種がラインナップにあれば言うことなしなのですが。
狭い場所での測定はフレキシブル電流プローブを使うようにしましょう。
ひでくんクランプが使いにくいのがちょっと気になったかな
単四乾電池が5本必要
Fluke 381は本体に3本・ディスプレイに2本の合計5本の単四乾電池が必要になります。
ディスプレイの電池が無くなると、本体の電池がまだ残っていてもディスプレイ表示が出来なくなるので、電池残量には少し気を使う必要があります。
なべ電池の管理は必須です
電流・電圧表示は小数点第1位まで
測定レンジが広いので仕方ないのかもしれませんが、測定値の分解能が電流は0.1Aで電圧は0.1Vになります。
そのため、測定値は小数点第1位までしか表示されませんので注意しましょう。
ひでくん小数点第2位までの表示が必要な場合は、他の機種を検討する必要があるね
Fluke 381はエンジニアの良き相棒
以上、Fluke 381の実機レビューについてお伝えしました。
Fluke 381の最大の特徴であるディスプレイを外せるという機能は、様々な場面で役に立つ素晴らしい機能です。
僕自身、離れた場所で測定できる測定器が欲しくて色々探してはみたものの、なかなか良い製品に巡り会うことができませんでした。
もちろんBluetooth接続ができる機種を選択するという手もありましたが、いざ現場で使うとなると接続の手間やスマートフォン等を落下させてしまうリスクが気になり、いまいち導入には踏み切れずにいました。
Fluke 381はそんな僕のニーズにドンピシャではまった製品でした。
測定作業で同じ悩みをお持ちの方がいらっしゃいましたら、Fluke 381を是非ご検討されてみては如何でしょうか。
きっと良き相棒になってくれると思いますよ。
