【初心者向け】防爆構造とは?種類や特徴、危険場所について分かりやすく解説

  • URLをコピーしました!

「防爆」という言葉を聞いたことがありますでしょうか。

工場や化学プラント、鉱山などの作業現場において、「防爆」は非常に重要なキーワードの1つです。

化学プラントなどの現場では、可燃性ガスや粉塵・可燃性液体の蒸気などが空気中に放出され、それが空気と混合することで「爆発性雰囲気」が生成される可能性があります。

このような環境下で電気機器を使用する際、電気の火花や高温の物体が着火源となり、爆発や火災を引き起こすリスクがあります。

これを防ぐための対策を「防爆」と言い、爆発性雰囲気の中でも電気機器が着火源とならないよう設計された構造のことを「防爆構造」と呼びます。

この記事では、防爆構造の種類やその特徴といった基本的な知識について、詳しく解説していきます。

なべ

石油工場や塗料工場などで使う電気機器は「防爆構造」が必須です!

記事の目次

危険場所について

防爆構造の機器は主に「危険場所」と呼ばれるエリアで使用されます。

危険場所は防爆エリアとも言い、防爆構造の電気機器を使用しないと爆発・火災の危険性がある爆発性雰囲気が形成される、もしくは形成される恐れのある場所を指します。

その対象となる危険場所は、爆発性雰囲気が発生する頻度や持続時間によって大きく3種類に分けられます。

特別危険箇所(Zone 0)

特別危険箇所は、爆発性雰囲気が長期間続いている状態で、連続ないし⻑時間に渡って可燃性ガスが存在している場所です。

例えば、石油などの可燃性液体や天然ガスなどの可燃性ガスが貯蔵されているタンクの中などですね。

このような場所は、範囲が広く換気性も非常に悪いことから、爆発性雰囲気の状態が長く続くことになります。

ここで何かに引火して爆発したら非常に大きな災害になりかねません。

危険箇所の中でも最も危険なエリアが「特別危険箇所」です。

第1類危険箇所(Zone 1)

第1類危険箇所は、通常の状態で爆発性ガスや蒸気がたびたび発生し、爆発性雰囲気が生成される可能性が高い箇所のことを指します。

例えば、化学プラントやガス供給設備の周辺など、設備を動かしたり点検したりするときに可燃性ガスが漏れる可能性がある場所などが該当します。

特別危険箇所よりはリスクは低いものの、該当する場所が比較的多いのも特徴です。

第2類危険箇所(Zone 2)

通常の状態で爆発性雰囲気が生成される可能性が低く、生成されたとしても異常時など短時間でしか持続しない場所のことを第2類危険箇所と呼びます。

そのため、通常の条件下では爆発性雰囲気は生成されにくいものの、装置の故障や配管の漏れなどによって、一時的に可燃性ガスが発生する恐れがある場所などが第2類危険箇所に該当します。

最もリスクが低い危険箇所ですが、適正な防爆対策は必要です。

なべ

爆発性雰囲気が形成される頻度及び持続時間によって区分されます

防爆構造の種類について

防爆構造には主に次のような種類があります。

耐圧防爆構造

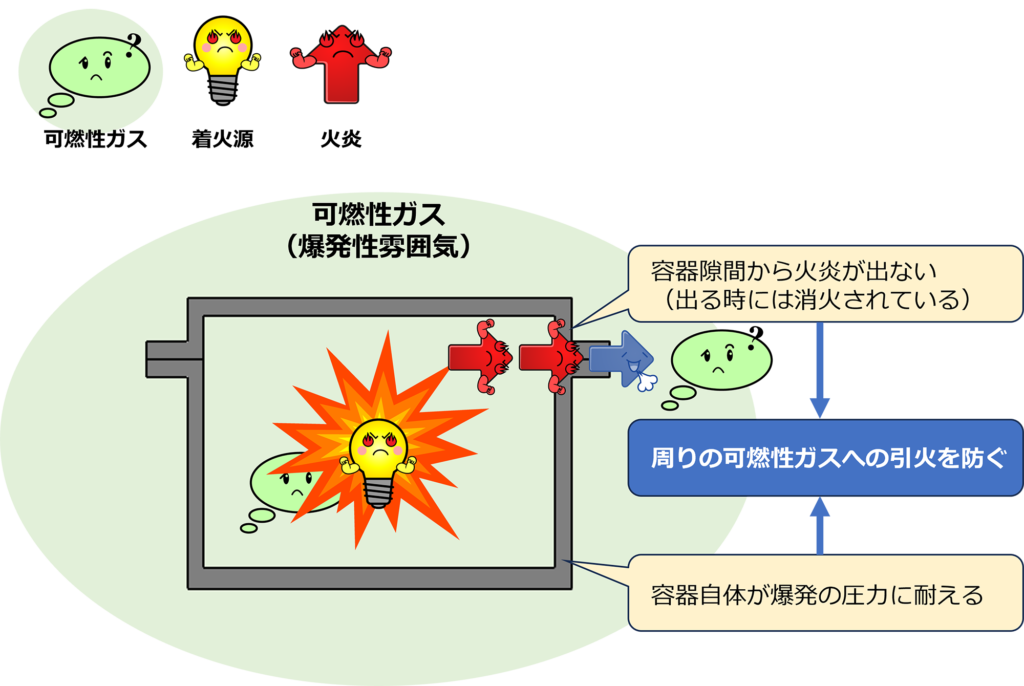

引用先:株式会社中村電機製作所【防爆とは?】

耐圧防爆構造とは、着火源となる電気機器を強固な容器に入れて、中に侵入したガスに引火して爆発しても外に影響がないよう設計された防爆構造を言います。

なべ

「中で爆発しても外に影響ないから安全だよね!」という考え方です

内部の爆発に耐えうる構造であることから、耐圧防爆構造の電気機器は普通のものよりも大きく重くなるのが特徴でありデメリットです。

ただし、耐圧防爆構造の機器は「ただゴツくなっただけ」である場合がほとんどであるため、取り扱い自体は比較的容易で、また強固な造りであることから耐久性に優れています。

耐圧防爆構造の特徴
  • 非常に強固な造りであるため、重くゴツい
  • 容器内で爆発することを前提としている
  • 耐久性が高く、長期間にわたって使用が可能
  • 他の防爆構造と比較して、機器自体の価格が高い

耐圧防爆構造機器の例

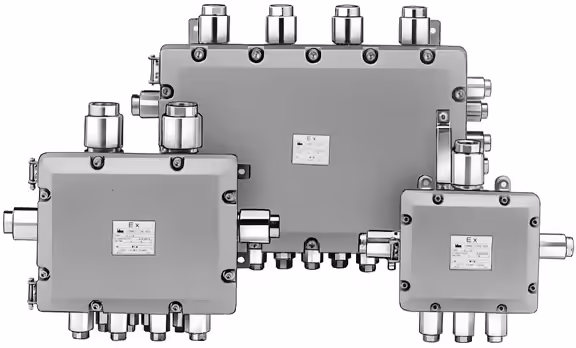

① ジョイントボックス

引用先:IDEC【EJ1A形接続箱(耐圧防爆構造)】

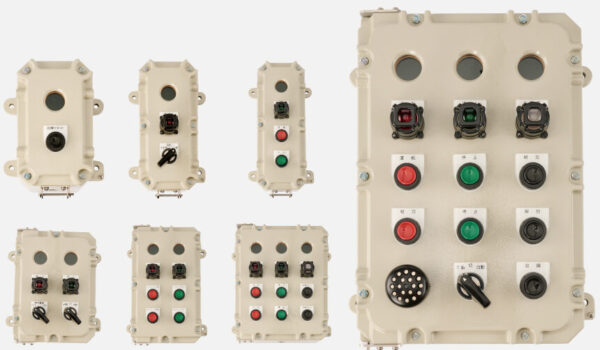

② コントロールボックス

引用先:株式会社中村電機製作所【耐圧防爆形EXコントロールボックス】

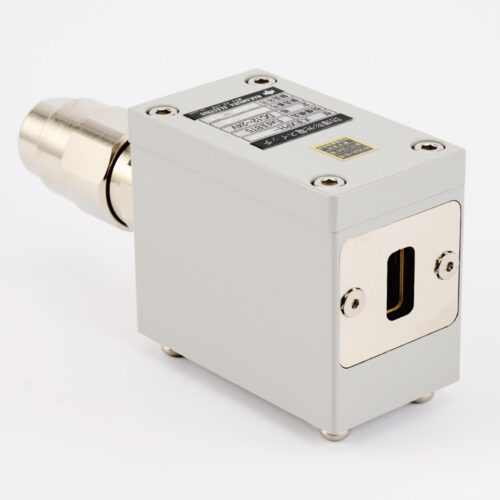

③ 光電センサ

引用先:中村電機製作所【耐圧防爆形光電スイッチ EXPH-□】

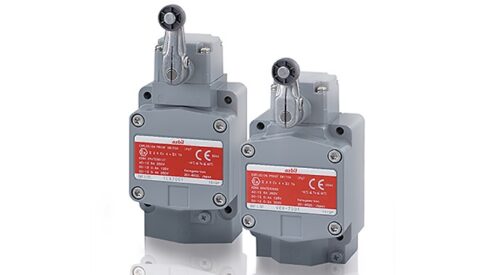

④ リミットスイッチ

引用先:アズビル【防爆形リミットスイッチ】

⑤ モータ

引用先:TMEIC【TM21 d2G4 耐圧防爆シリーズ 中形かご形三相誘導モータ】
ひでくん

確かに、中で爆発してもビクともしなさそうだね。。。

内圧防爆構造

引用先:株式会社中村電機製作所【防爆とは?】

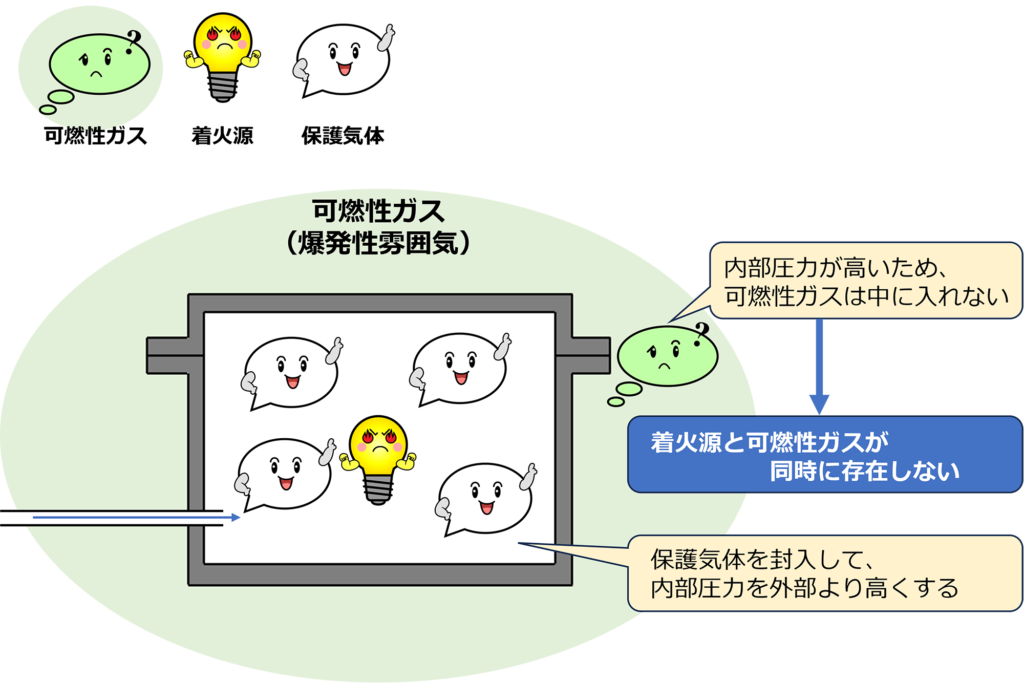

内圧防爆構造は、着火源となる電気機器を入れた容器内に空気や窒素などの保護気体を注入して、内部の圧力を外部よりも高く保つことで爆発性ガスが中に入らないようにした防爆構造です。

なべ

「内部に可燃性ガスが入ってこないから安全だよね!」という考え方です

内圧防爆構造にはポンプで気体を送り続けて内圧を保つ「封入式」と、空気を常に循環して外部からの爆発性ガスの侵入を防ぐ「通風式」、内部のガス濃度を薄める目的で気体を送り続ける「希釈式」の3種類があります。

内圧防爆構造はほとんどが制御盤や操作盤などに採用されており、耐圧防爆構造のように分厚く大きな盤にならないのがメリットです。

内圧防爆構造の特徴

内圧防爆構造の特徴
  • ブロアやコンプレッサなどの送風機が必要になる
  • 圧力差を常に保ち続ける必要がある
  • 気密性の維持のため、定期的なメンテナンスが不可欠
  • 制御盤など、箱体での使用に限定される
  • 耐圧防爆構造と比較して、軽量コンパクトである
  • 納期やコストを抑えやすい
  • 比較的大型な盤の製作も可能

内圧防爆構造機器の例

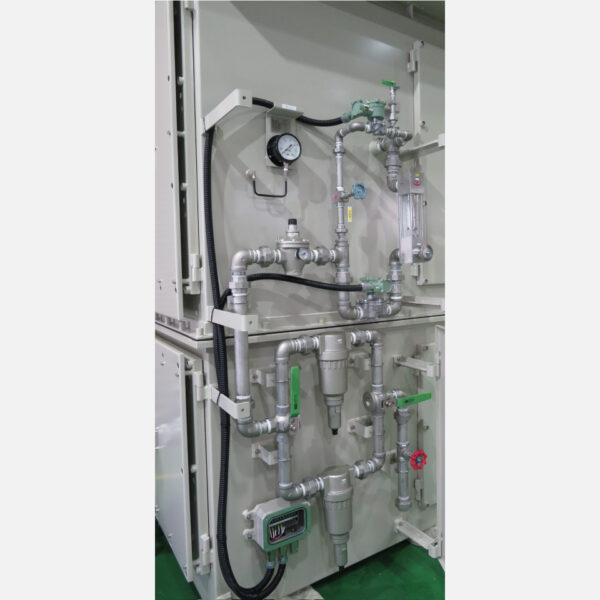

① 制御盤パターン1

引用先:株式会社中村電機製作所【内圧防爆形操作盤】

② 制御盤パターン2

引用先:IDEC【SFFN/WFON形内圧防爆構造制御盤】
ひでくん

複雑な形をした盤でも、内圧防爆構造で対応が可能だよ

本質安全防爆構造

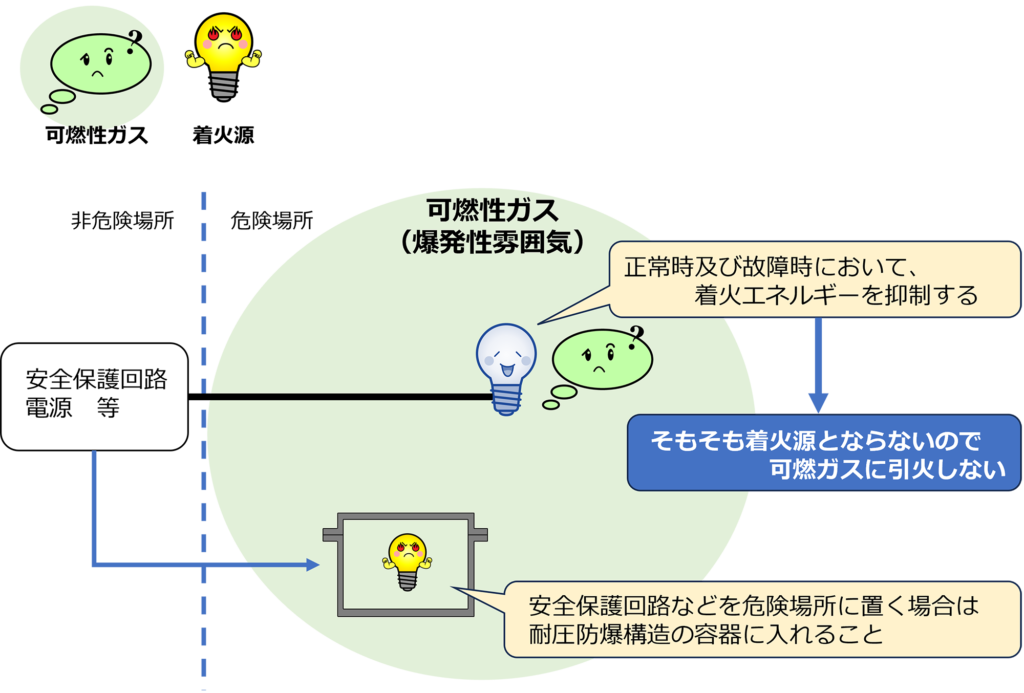

引用先:株式会社中村電機製作所【防爆とは?】

本質安全防爆構造は、危険場所にある電気機器の電圧などを低く抑えるなどの対策を行うことで、電気機器から着火源となる火花が発生しないよう設計・証明された防爆構造です。

なべ

「火花がそもそも出ないから安全だよね!」という考え方です

本質安全防爆構造の電気機器は、主に光電センサや検知器などのセンサ類、表示灯やタッチパネルなどの盤面機器に幅広く採用されていて、保護機能を持った電源装置とセットで使用するのが一般的です。
本質安全防爆構造の機器は、耐圧防爆構造と比べて非常に軽量コンパクトなのが特徴で、価格についても比較的安価であることから、機器の数が多い場合は耐圧防爆構造の機器よりもコスト的に有利になります。

また、本質安全防爆構造の電気機器は特別危険箇所でも使用できることから、非常に安全な防爆構造の1つと言えます。

反面、保護機能付電源装置と必ず組み合わせて使用する必要があるため、危険場所と非危険場所にそれぞれ機器を配置する必要があること、機器点数が多くなるため故障リスクが増えるなどのデメリットがあります。

本質安全防爆構造の特徴
  • 着火源がないため、爆発のリスクが非常に低い
  • 幅広い危険場所に適用が可能(Zone 0〜Zone 2)
  • 防爆構造でない機器とサイズがあまり変わらない
  • 比較的安価で入手ができる
  • 本体と電源装置や保護装置などのユニットが別途必要になる
  • 耐圧防爆構造の機器よりも種類が少ない

本質安全防爆構造機器の例

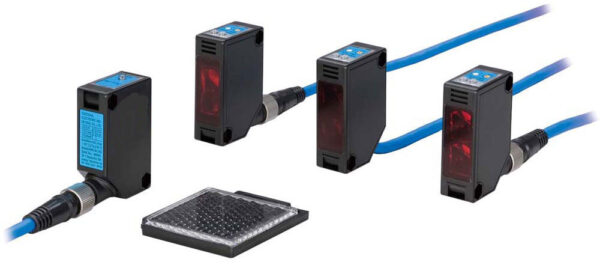

① 光電センサ及びバリアリレー

引用先:竹中電子工業株式会社【XNE2(KCS)シリーズ】

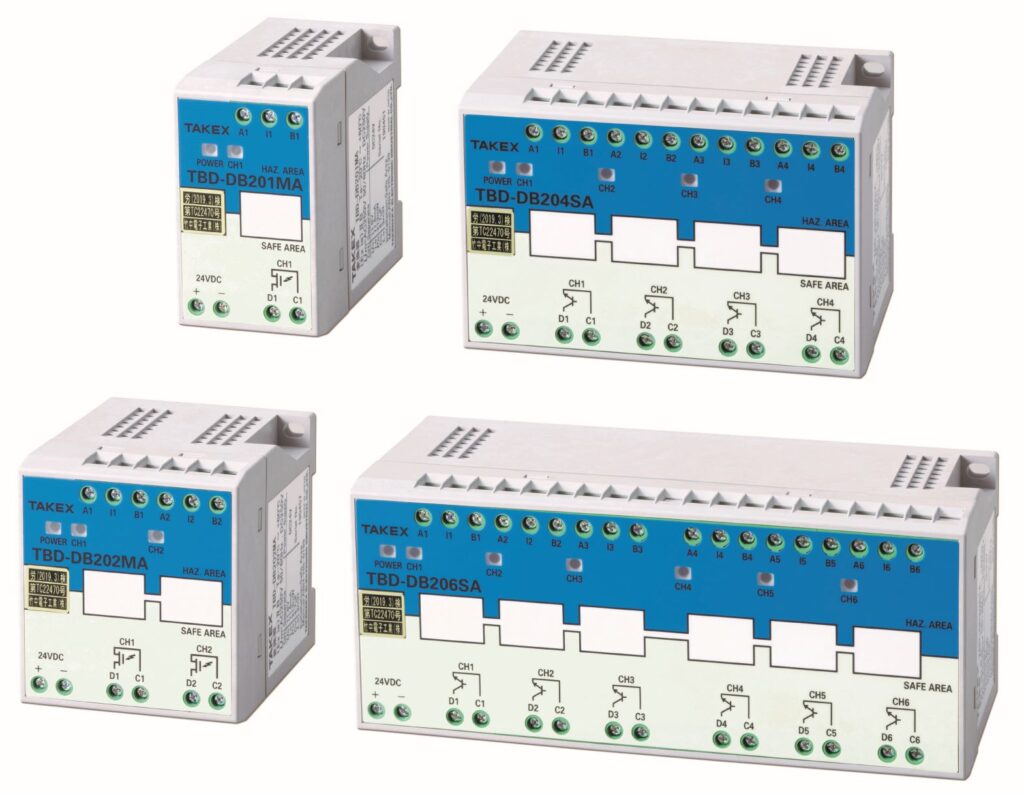

引用先:竹中電子工業株式会社【TBD-200Aシリーズ】

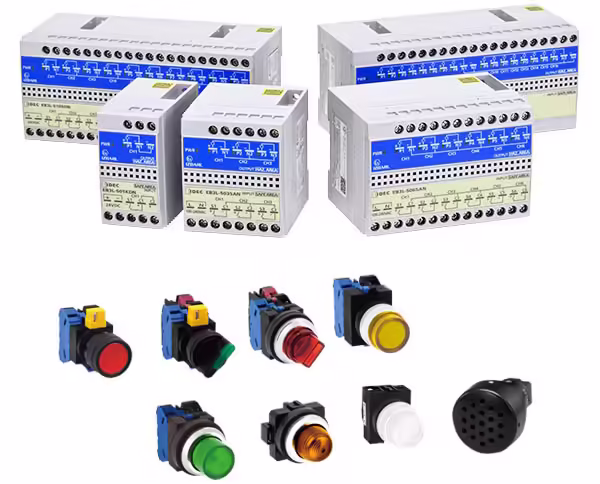

② 表示灯・スイッチ及びランプバリア

引用先:IDEC【EB3L形ランプバリア(本質安全防爆構造)】

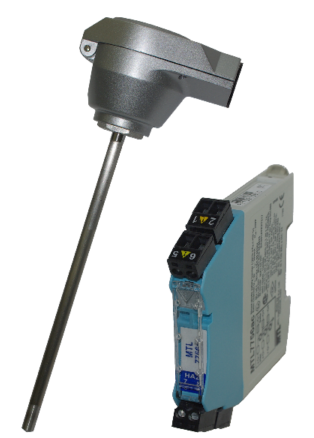

③ 温度センサ及びバリア

引用先:株式会社チノー【本質安全防爆形測温抵抗体 NR】
ひでくん

本質安全防爆構造の機器はセンサ類が多い印象だね

その他の防爆構造

安全増防爆構造

正常な場合は火花などが発生しない電気機器を一定の対策が施された容器に入れることで、より安全性が高くなるよう設計された防爆構造です。

耐圧防爆構造のものと比べて軽量で扱いやすいという特徴もあります。

油入防爆構造

着火源となる電気機器を油に浸すことで爆発性ガスと着火源が接触しないよう対策された防爆構造です。

非点火防爆構造

正常な場合や異常時においても火花が発生しない、もしくは引火させる能力がない機器に対して適用される防爆構造です。簡易防爆とも呼ばれ、第2類危険箇所でしか使用ができません。

モールド防爆構造(樹脂充填防爆構造)

絶縁性樹脂を電気機器の内部に充填し、外部からガスが侵入しないようにすることで、着火源が爆発性ガスと接触しないように対策された防爆構造です。

絶縁性樹脂は外装を兼ねることもできるため機器の小型化や軽量化が可能になるほか、他の防爆構造と組み合わせやすい点もメリットの1つです。

この防爆構造は特定危険箇所でも使うことができます。

なべ

日本でよく使われる防爆構造は「耐圧」・「内圧」・「本質安全」ですね

どの危険場所で使用できるか

どの危険箇所でどの防爆構造が適用できるかが、以下のように決められています。

防爆構造特別
危険箇所
第1類
危険箇所
第2類
危険箇所
耐圧×○○
内圧×○○
本質安全○※EX iaのみ○○
安全増×○○
油入×○○
非点火××○
モールド○※maのみ○○
ひでくん

こうしてみると本質安全とモールドが強いよね〜

防爆機器の表示記号について

各防爆機器には防爆の構造やスペックに応じた表記が記号を用いてなされています。


①防爆構造


②爆発等級


③発火度

なべ

表記を見れば、どのような防爆機器なのかが分かるようになっています

①防爆構造

防爆構造の種類に応じて次の記号で表されます。

防爆構造の種類①の記号
耐圧防爆d
内圧防爆f
本質安全防爆i
安全増防爆e
油入防爆o
非点火防爆n
モールド防爆m

②爆発等級

爆発等級とは、爆発したときの火がどれだけ小さなスキ(隙間)を通り抜けられるのかを表したものです。

引用先:IDEC【防爆技術】

爆発等級は全部で3等級まであり、1〜3の記号で表されます。

スキは奥行き:25㎜と定義され、スキの最小値は以下の表のとおり定められています。

爆発等級スキの最小値②の記号
等級10.6㎜を超える1
等級20.4㎜を超え0.6㎜以下2
等級30.4㎜以下3
なべ

等級が大きいガスほど、小さな隙間でも火が通り抜ける

③発火度

発火度は可燃性ガスが自然発火する温度を発火点別に記号で表したものです。

発火点③の記号
450℃を超えるものG1
300℃を超え450℃以下のものG2
200℃を超え300℃以下のものG3
135℃を超え200℃以下のものG4
100℃を超え135℃以下のものG5
85℃を超え100℃以下のものG6
なべ

Gの数字が大きいガスほど、低い温度でも自然発火しやすくなるということですね

防爆表記の例

上記の記号を使って以下のように表記します。

①防爆構造
d
②爆発等級
2
③発火度
G4

「d2G4」は構造は「耐圧防爆」で爆発等級は「2」、発火度は「G4」を表します。

つまり、爆発性雰囲気中の可燃性ガスが爆発等級2(火が外まで通り抜ける容器のスキが0.4㎜超〜0.6㎜以下のガス)、及び自然発火点が135℃超〜200℃以下の場合でも使用ができる機器となります。

尚、この機器は爆発等級が「2」だけではなくその下の「1」、及び発火度「G4」以下の「G1」〜「G3」の可燃性ガスに対しても使用が可能です。

このようにして、防爆機器に示されている表記を読み取ります。

なべ

②と③は、あくまで防爆機器が対応できる可燃性ガスの性質・分類を指しています

代表的な可燃性ガスの爆発等級と発火度

代表的な爆発性ガスについて、その爆発等級と発火度は以下の通りです。

G1G2G3G4G5G6
爆発等級1アセトン
アンモニア
一酸化炭素
エタン
酢酸
トルエン
ベンゼン
メタン
エタノール
酢酸イソペンチル
酢酸エチル
プロパン
メタノール
ガソリン
ヘキサン
アセトアルデヒド
エチルエーテル
亜硝酸エチル
爆発等級2石炭ガスエチレン
エチレンオキシド
ー
爆発等級3水性ガス
水素
アセチレン二硫化炭素硝酸エチル
なべ

可燃性ガスの種類は他にもたくさん存在します!

まとめ

以上、「防爆」について規格の種類や特徴についてお伝えしました。

防爆は化学プラントなどの爆発性雰囲気で安全に設備を稼働させるために必要不可欠な概念です。

規格や種類の内容を正しく理解し、適正な機器・方法を選定するようにしてください。
