【超便利！】WAGO（ワゴ）ワンタッチコネクタの特徴と使い方を分かりやすく解説

電気工事を行ううえで必ず発生する作業、それが電線同士の接続。

ケーブルや電線を接続するには様々な方法がありますが、電線の被覆をむいて加工したり、接続の為の工具が必要だったりと、何かと手間と労力が掛かる作業でもあります。

そんな接続作業を少しでも「楽にしたい！」と考えている方におすすめなのが、「WAGO（ワゴ）製ワンタッチコネクタ」です。

この記事では、電線同士の接続が簡単かつ確実に行えるWAGO（ワゴ）製ワンタッチコネクタについて、その特徴やメリット、基本的な使い方を分かりやすく解説していきます。

WAGO（ワゴ）ワンタッチコネクタの特徴・メリット

WAGO（ワゴ）ワンタッチコネクタには次のような特徴やメリットがあります。

簡単に接続ができる！

ワンタッチコネクタの特徴は、何と言っても”ワンタッチ“で”簡単に“接続ができる高い作業性にあります。

従来のリングスリーブ接続や圧着端子同士のビス止め接続では、専用の圧着工具が必要になるほか、接続後にビニールテープで巻いて絶縁処理を行うといった付帯作業も発生します。

そのため、たった１カ所接続するだけでも、ある程度の作業時間を要してしまいます。

一方、ワンタッチコネクタはレバーを操作するだけで、電線同士を簡単に接続できる構造であるため、特別な工具を必要とせず、作業も一瞬で完了します。

１カ所当たりの作業時間がかなり短縮されることから、工事全体の時間工数を大幅に削減することが可能です。

接続の信頼性が高い！

ワンタッチコネクタは、WAGO（ワゴ）独自のスプリング構造により確実に電線をクランプしてくれます。

引用先：WAGO（WFR/WFR-Lｼﾘｰｽﾞ 構造と材質）

かなり強い力でクランプされる構造になっていますので、電線と接点との接触信頼性はとても高いと言えます。

実際、接続した後に強い力で引っ張ってみましたが、抜ける気配は全くありませんでした。

一方、圧着接続の場合は施工ミスがあると線が抜けてしまう可能性が有りますし、ビス接続の場合は振動で緩むことも有ります。

簡単かつ確実な接続が出来るのが、このコネクタの大きなメリットの１つです。

接続する線の種類を問わない！

ワンタッチコネクタは、単線・より線が混在していたり、配線の太さ（SQもしくは㎟）がバラバラであっても使用することが可能です。

電線の種類ごとに端子や工具を使い分ける必要がなく、これ1種類で幅広い配線作業に対応ができます。

狭い場所での作業がしやすい！

接続部をビニールテープで巻く作業は、作業場所が狭いと作業がとてもしにくくなります。

特に、天井裏やジョイントボックスなどの限られたスペースでは、テープを回すだけでも手が周囲に当たってしまうため、思うように作業が進まずストレスを感じやすい場面も多いでしょう。

ワンタッチコネクタはレバー操作だけで接続ができますので、狭い場所での接続作業であっても楽に接続作業ができます。

WAGO（ワゴ）ワンタッチコネクタの種類

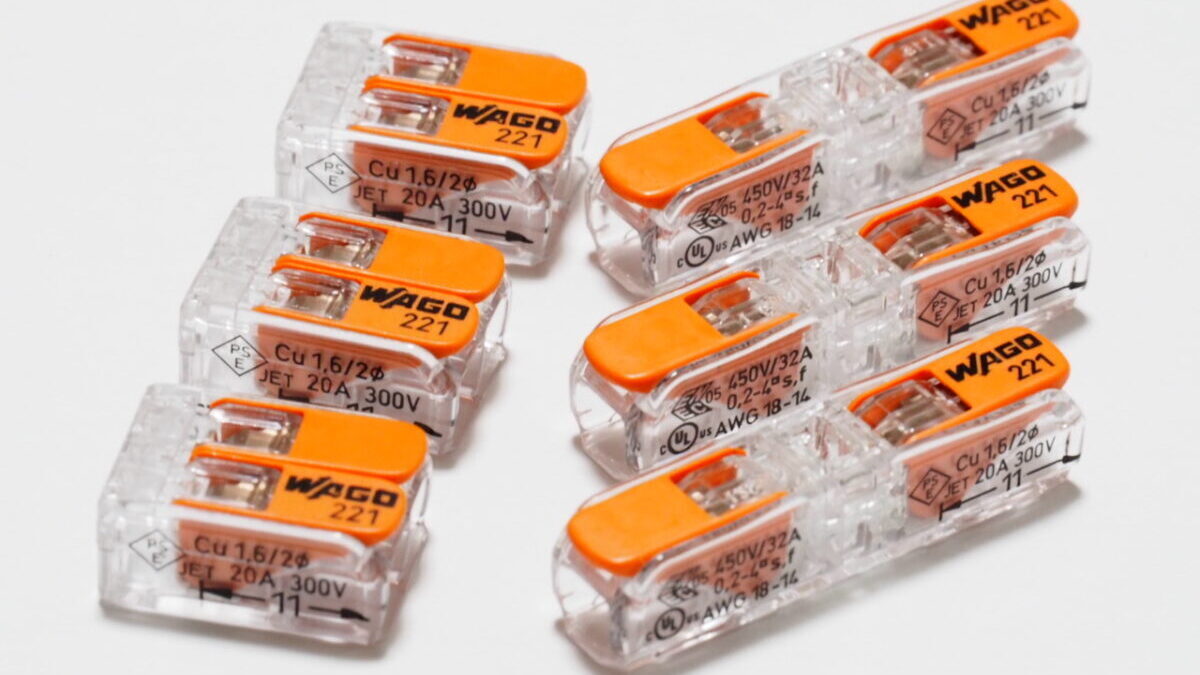

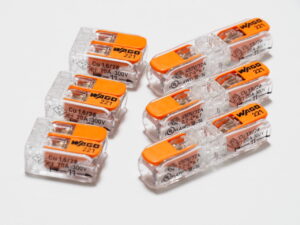

ワンタッチで接続できるWAGOのコネクタにはいくつかの種類があります。

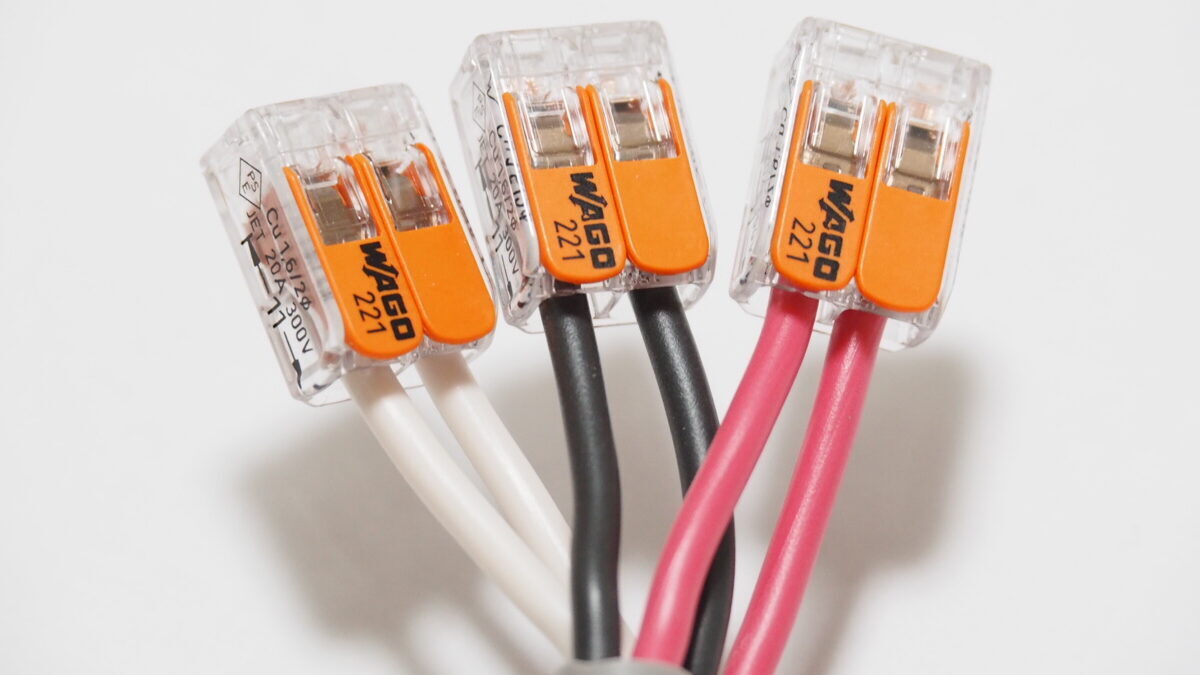

WFR/WFR-Lシリーズ

WAGO（ワゴ）のワンタッチコネクタの代表的なシリーズが、この「WFRシリーズ」です。

引用先：WAGO（WFR/WFR-Lｼﾘｰｽﾞ 構造と材質）

写真のように複数の線を同じ方向から差し込むタイプで、様々なシチュエーションで使うことが可能です。

WFRシリーズには接続できる線の本数と電流容量によって、合計7種類ラインナップされています。

型　番	接続数	定　　格		電線サイズ
		PSE 適合	JIS 適合	PSE 適合	JIS 適合
WFR-2	2本	20A 300V	32A 450V	単線（銅） φ1.6㎜ φ2.0㎜	・単線（銅） φ0.5〜2.0㎜ ・IV7本より線 0.2〜3.5㎟ ・可とうより線 0.14〜4.0㎟
WFR-3	3本
WFR-5	5本
WFR-10	10本
WFR-2L	2本	30A 300V	41A 450V	単線（銅） φ1.6㎜ φ2.0㎜ φ2.6㎜	・単線（銅） φ0.8〜2.6㎜ ・IV7本より線 0.5〜6.0㎟ ・可とうより線 0.5〜6.0㎟
WFR-3L	3本
WFR-5L	5本

221-2411シリーズ

221-2411シリーズは「インラインスプライシングコネクタ」という名称で、WFRシリーズの直列結線タイプになります。

接続の仕組みはそのままに、線同士を直線接続したいときに便利なワンタッチコネクタです。

221-2411シリーズのラインナップはまだ1種類のみとなります。

型　番	定　　格		電線サイズ
	PSE 適合	JIS 適合	PSE 適合	JIS 適合
221-2411	20A 300V	32A 450V	単線（銅） φ1.6㎜ φ2.0㎜	・単線（銅） φ0.2〜4.0㎜ ・IV7本より線 0.2〜2.5㎟ ・可とうより線 0.2〜4.0㎟

221-2411シリーズには「マウンティングキャリア」という別売りのアクセサリを使うことで、複数個並べて固定することも可能です。

引用先：WAGO（221-2411）

このようにして取り付けると見た目がとても美しくなりますね。

WAGO（ワゴ）ワンタッチコネクタの使い方

それでは実際に、WAGO（ワゴ）ワンタッチコネクタで電線を接続しながら使い方を解説していきます。

WFRシリーズ

外観

まずはWFRシリーズから見ていきましょう。

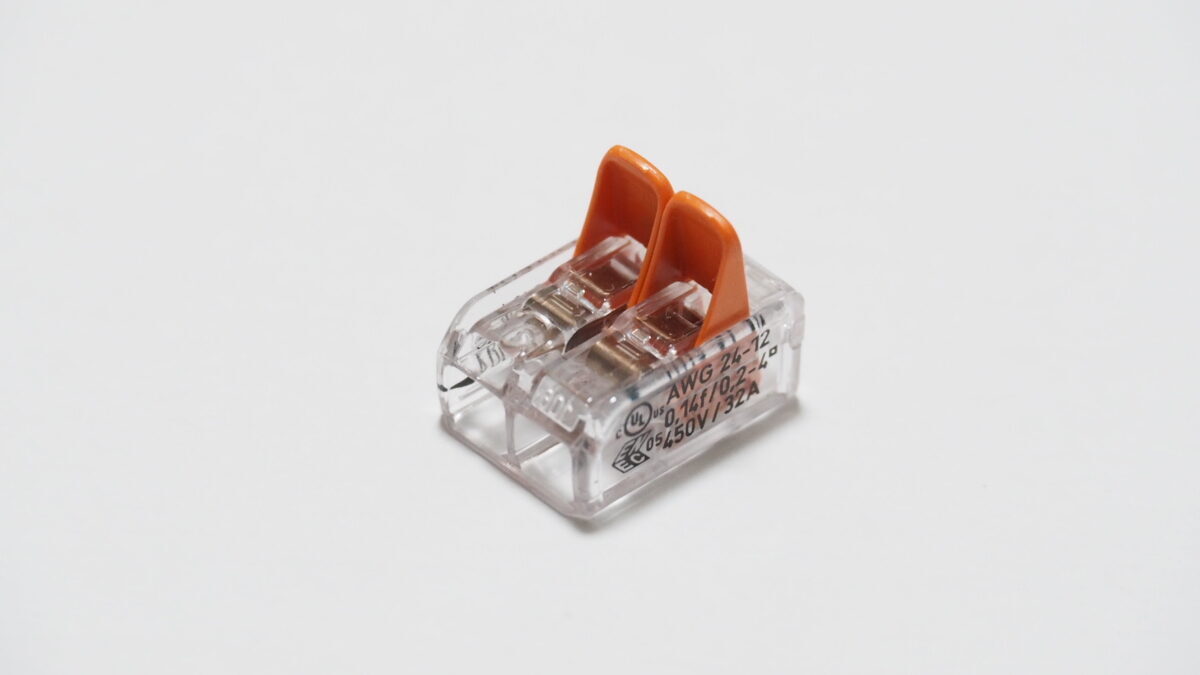

手に持っているのはWFR-2シリーズのコネクタです。非常にコンパクトな外観をしていますね。

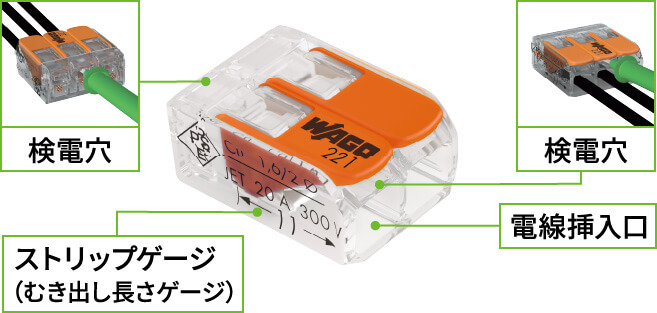

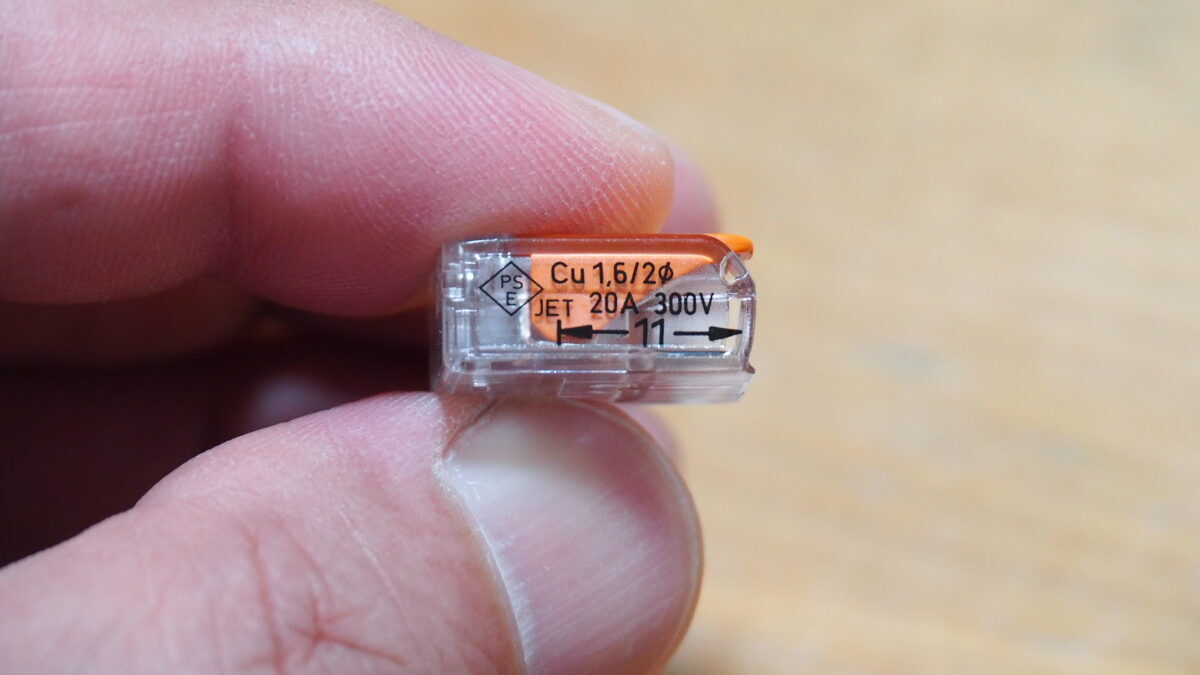

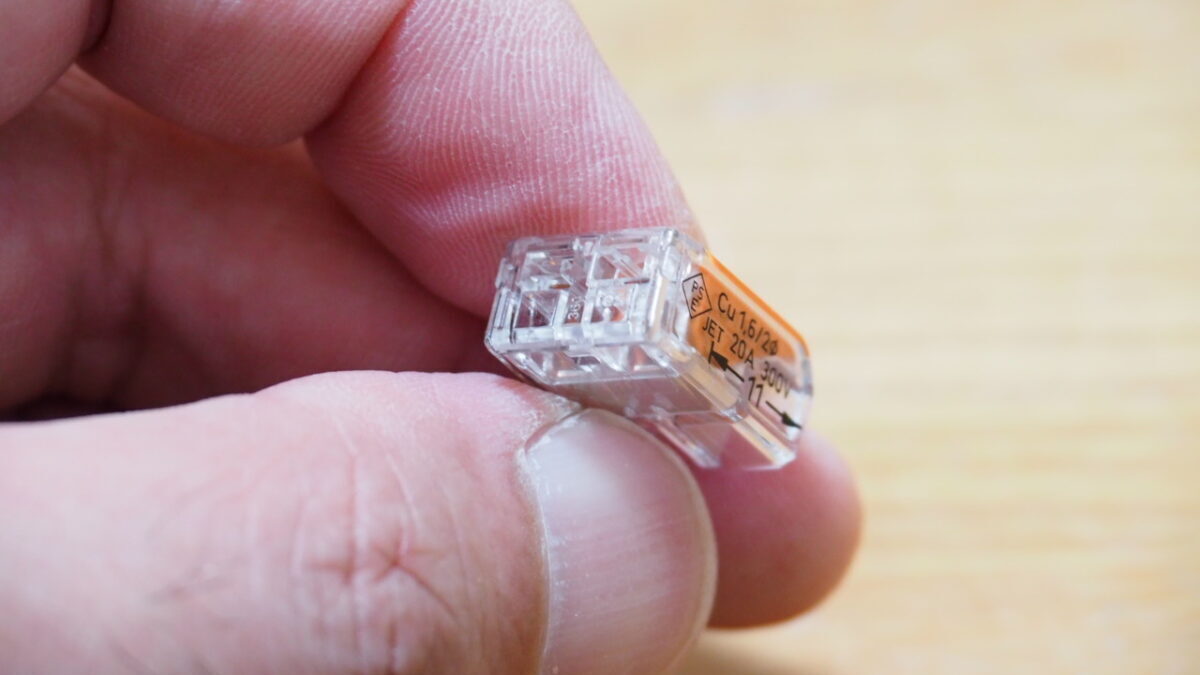

コネクタの側面には単線の適合サイズと定格値、導体の剥き出し長さの目安であるゲージが印字されています。

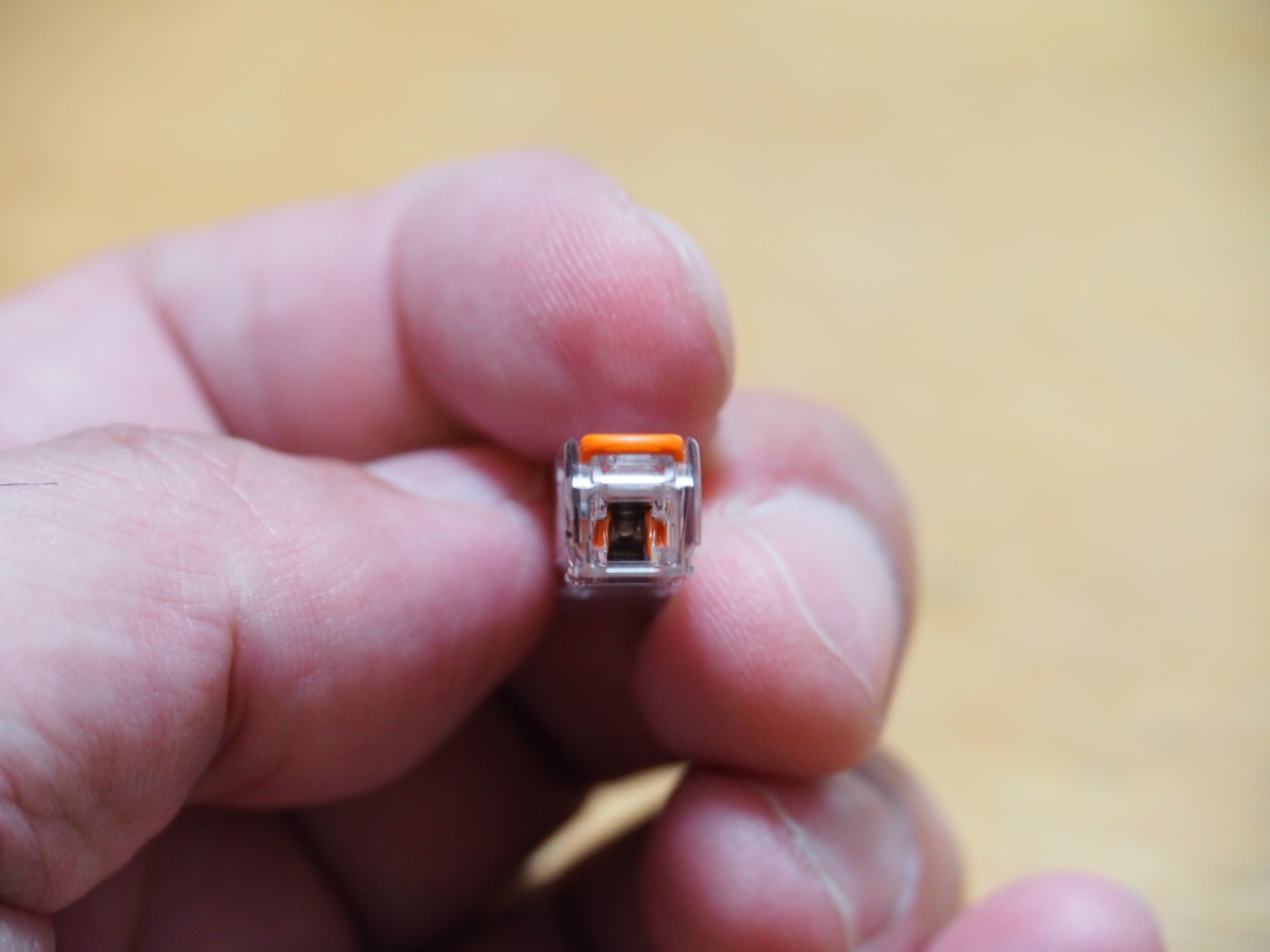

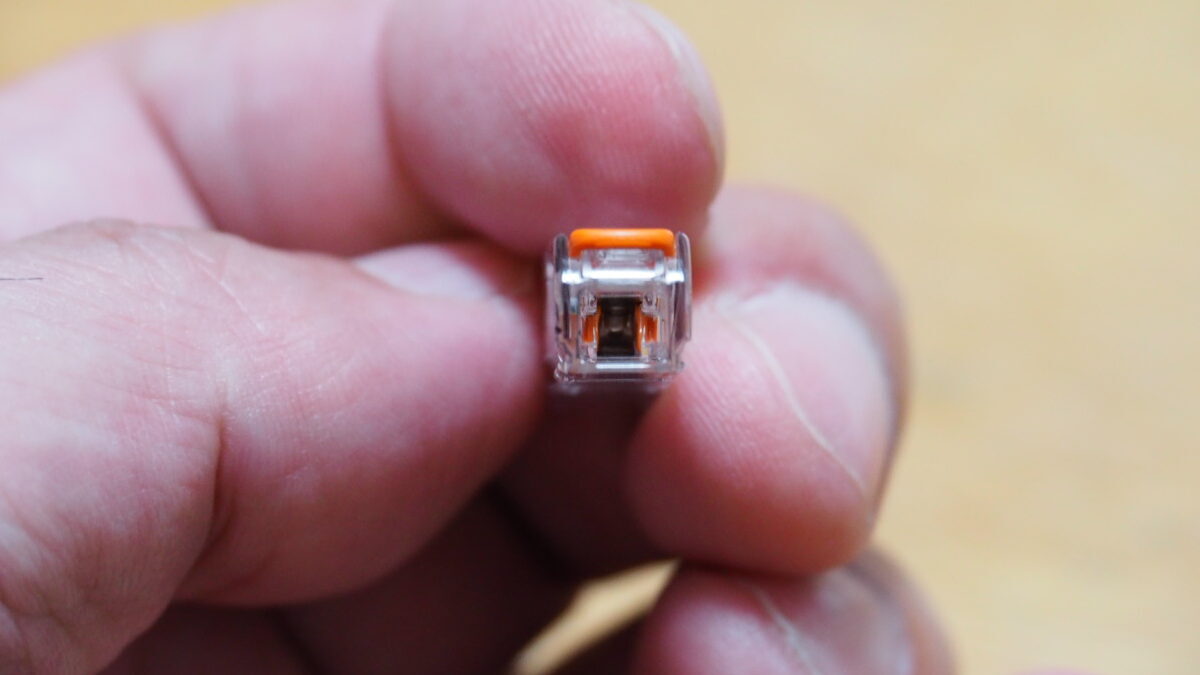

電線の挿入口です。挿入口の奥に見えるのが導体をクランプするスプリング部分になります。

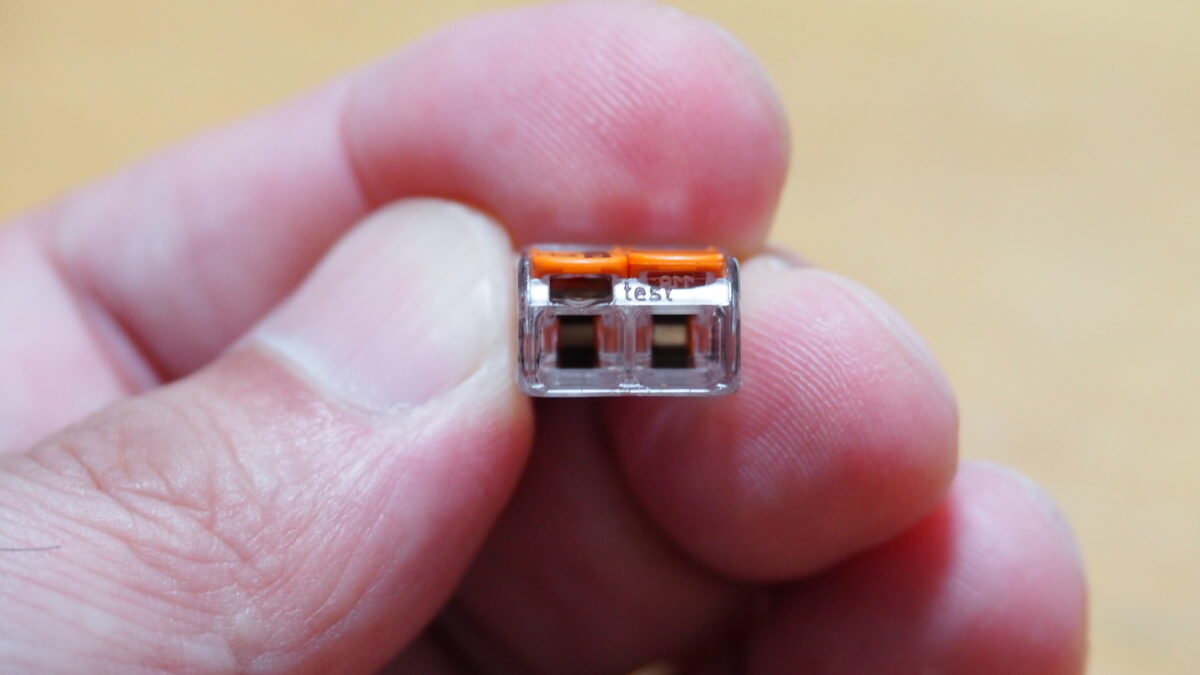

「test」と書かれている部分には小窓が有り、接続した後に電気がきているかどうかを検電することが出来ます。

電線挿入口の反対側の面です。

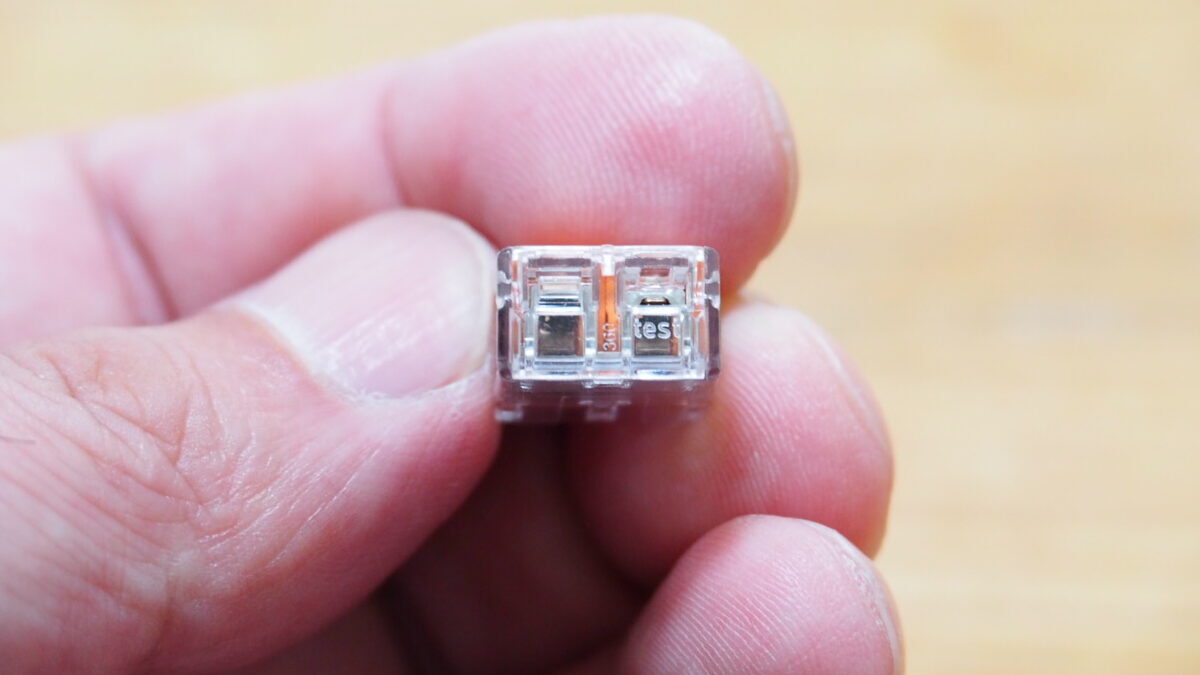

こちらにも「test」と書かれた小窓が有り、テスターの先端を挿入することで検電等を行えるようになっています。

電線の被覆を剥く

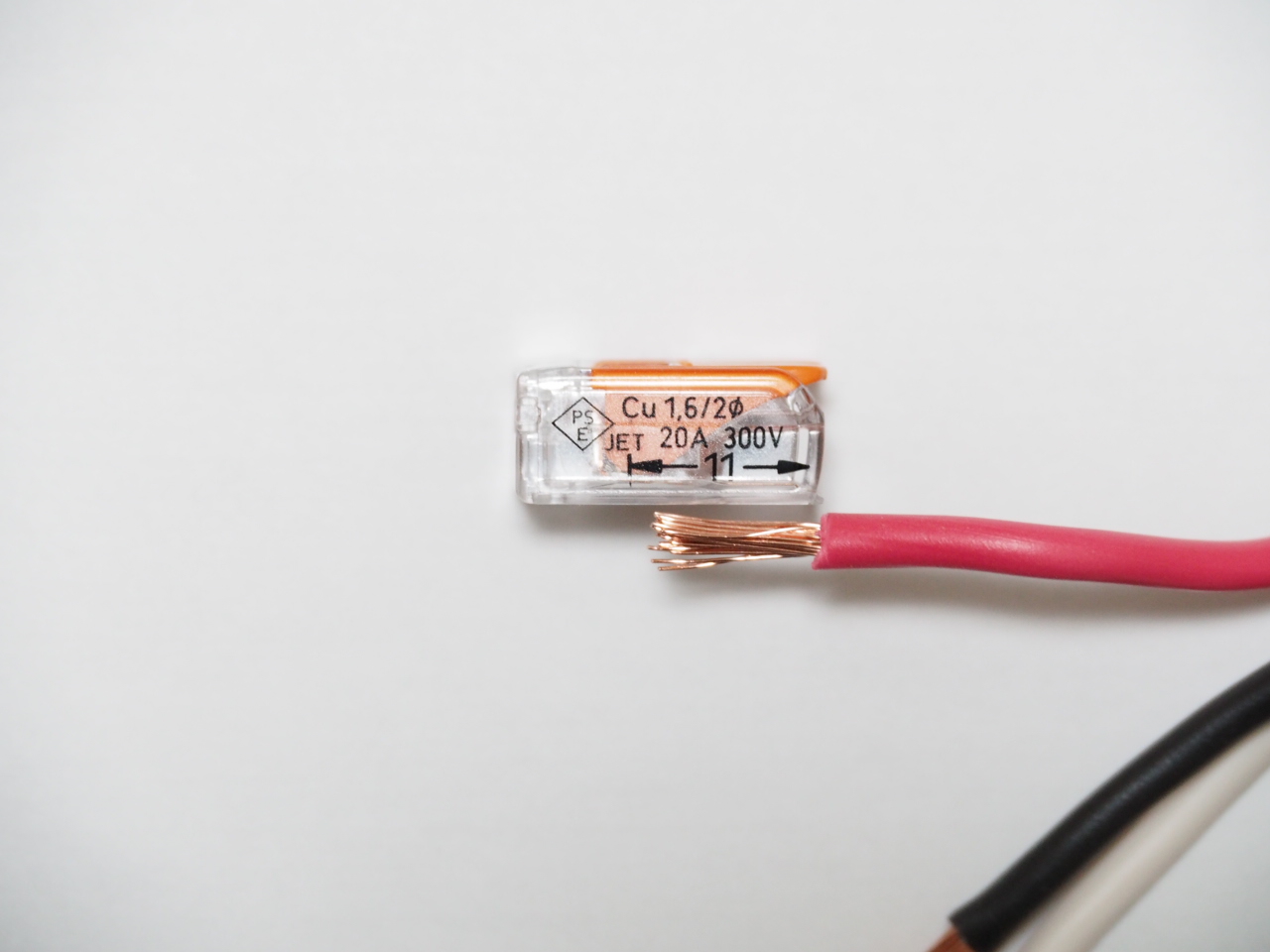

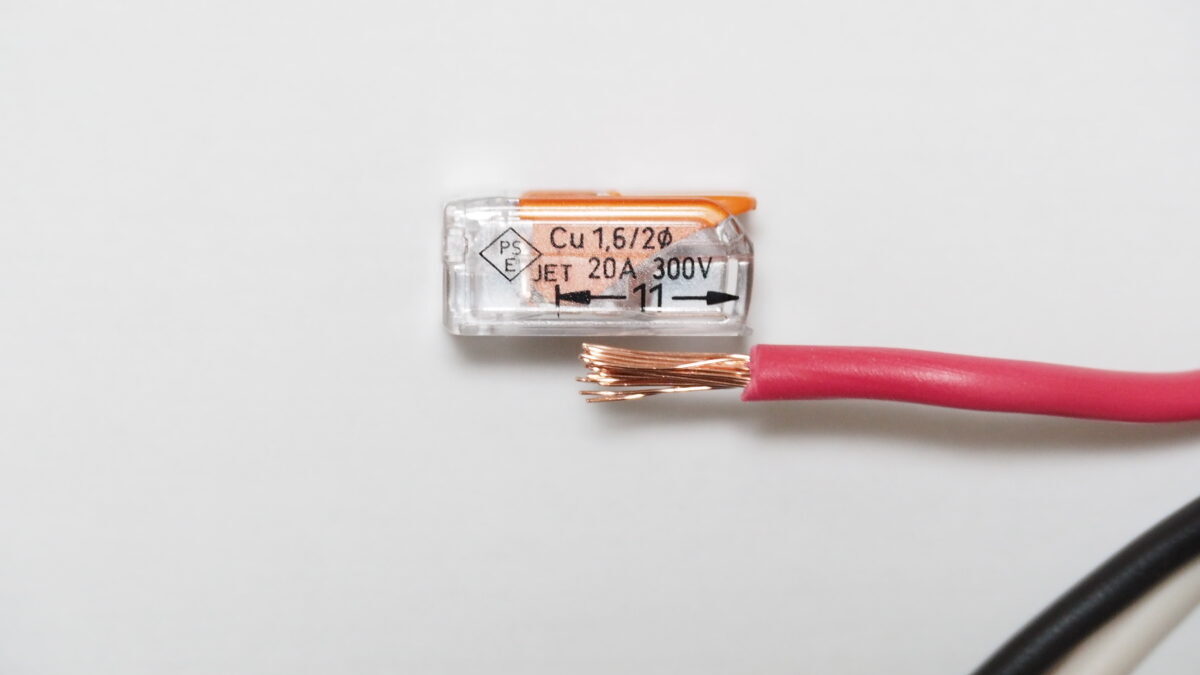

接続する電線の被覆を剥いて、導体部分を露出させます。

側面に印字されているゲージを目安にすると、正確な長さで被覆を剥くことができます。

※剥き出し長さ：約11㎜

レバーを上げる

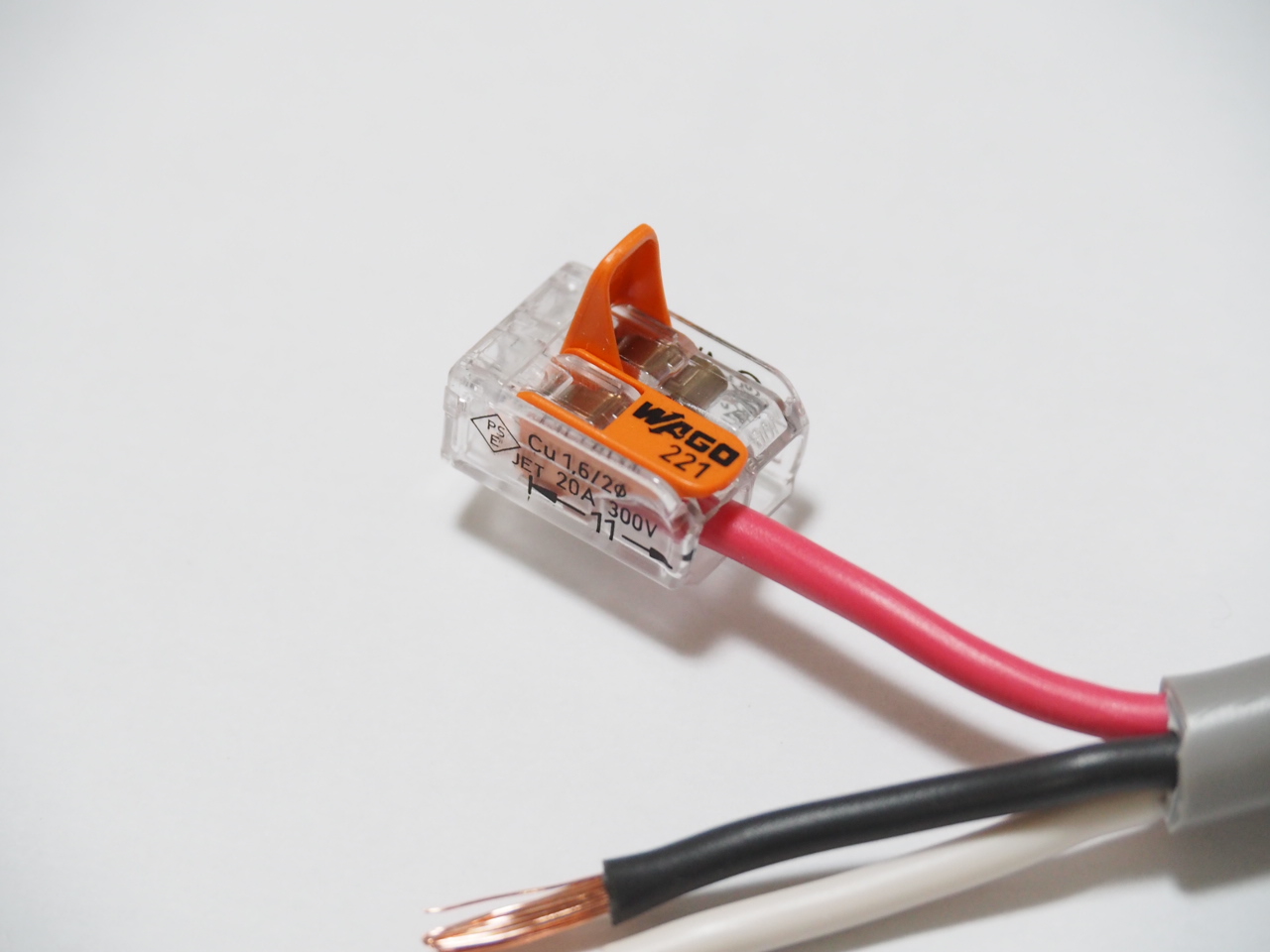

2つのレバーを上げて電線を挿入出来る状態にします。

レバーはそこまで大きな力を掛けなくても上げることができます。

電線を挿入する

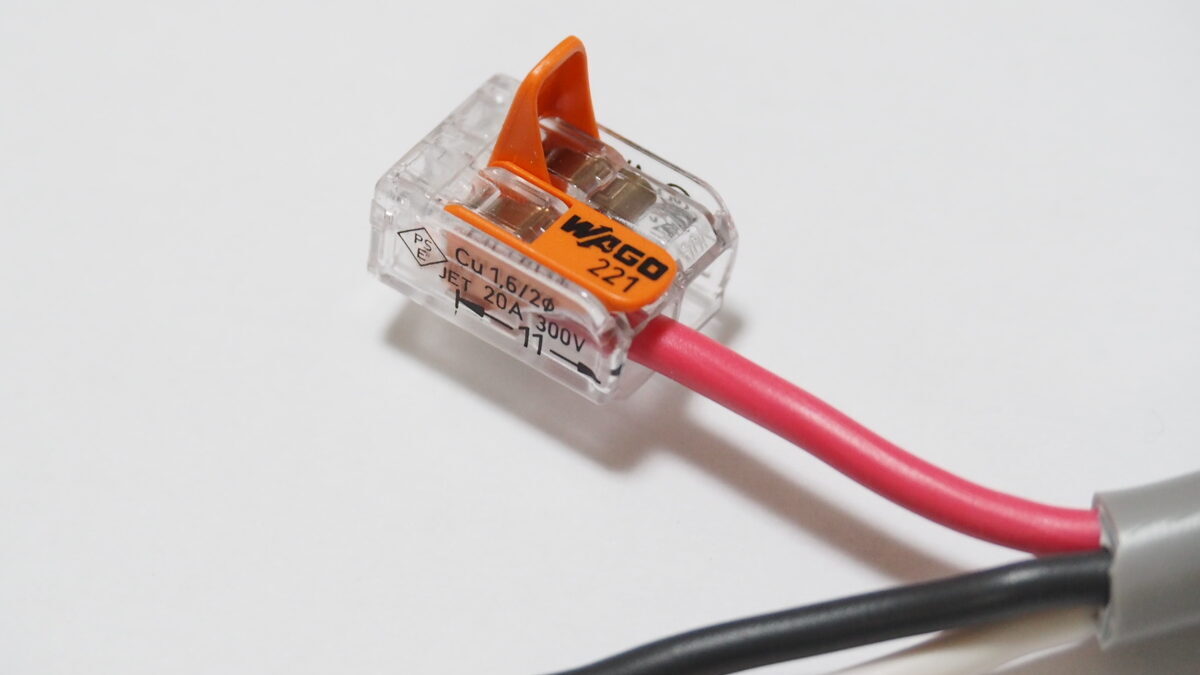

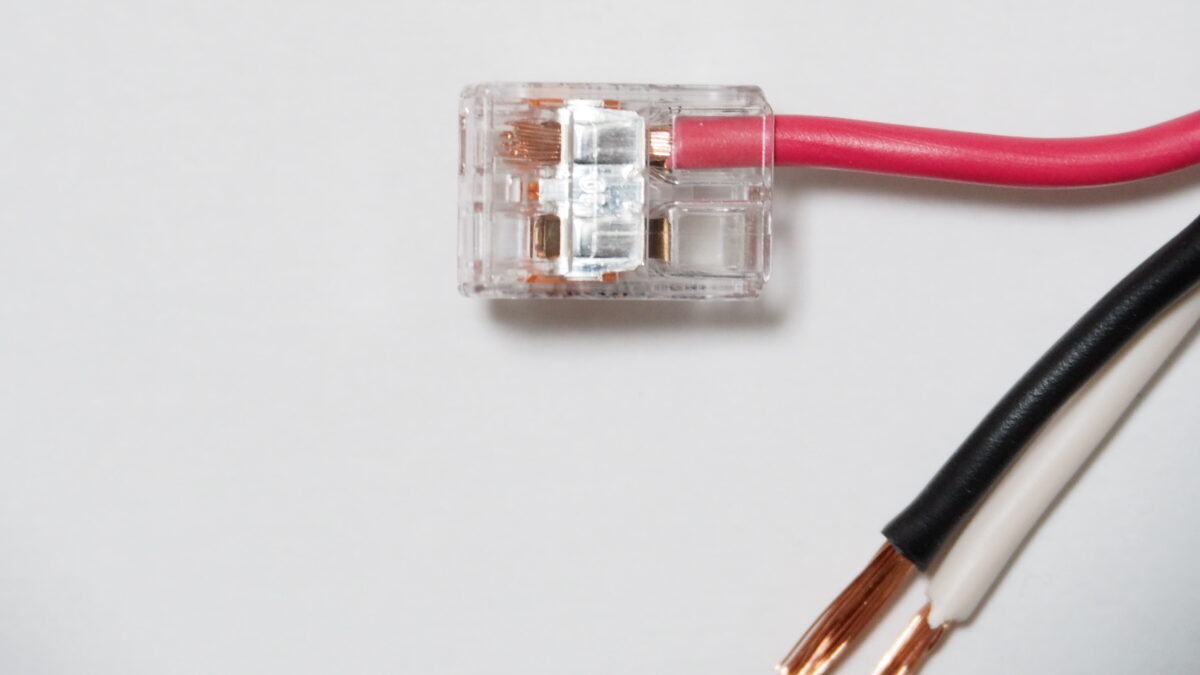

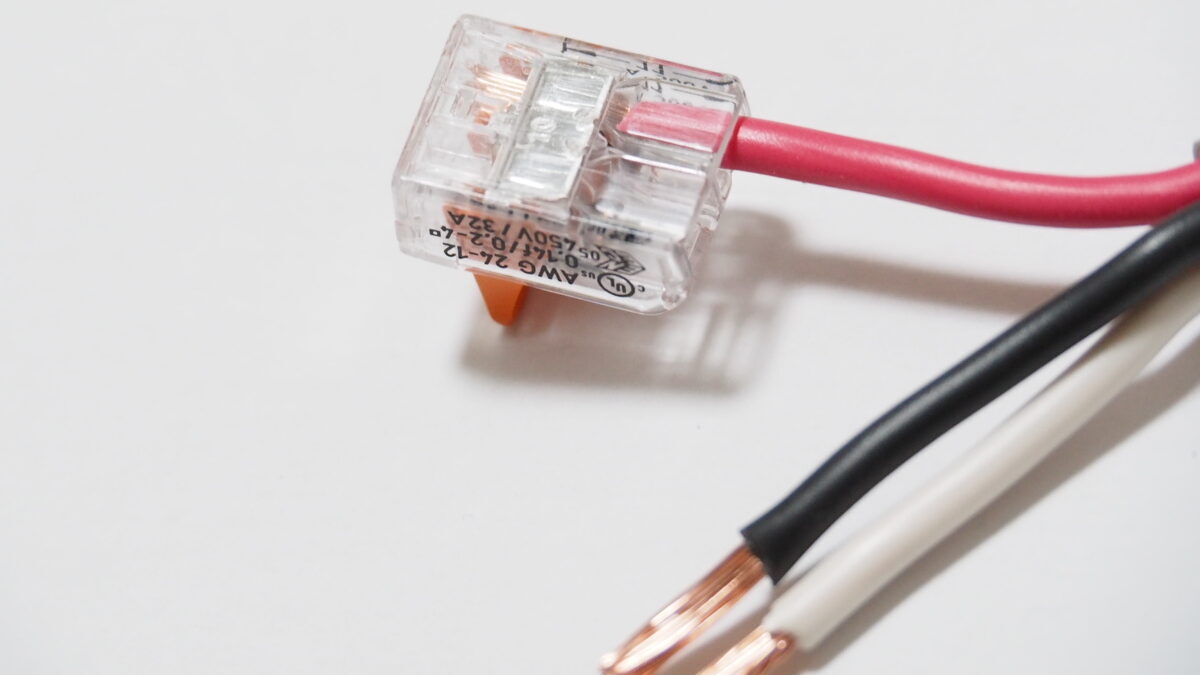

電線をコネクタに挿入していきます。

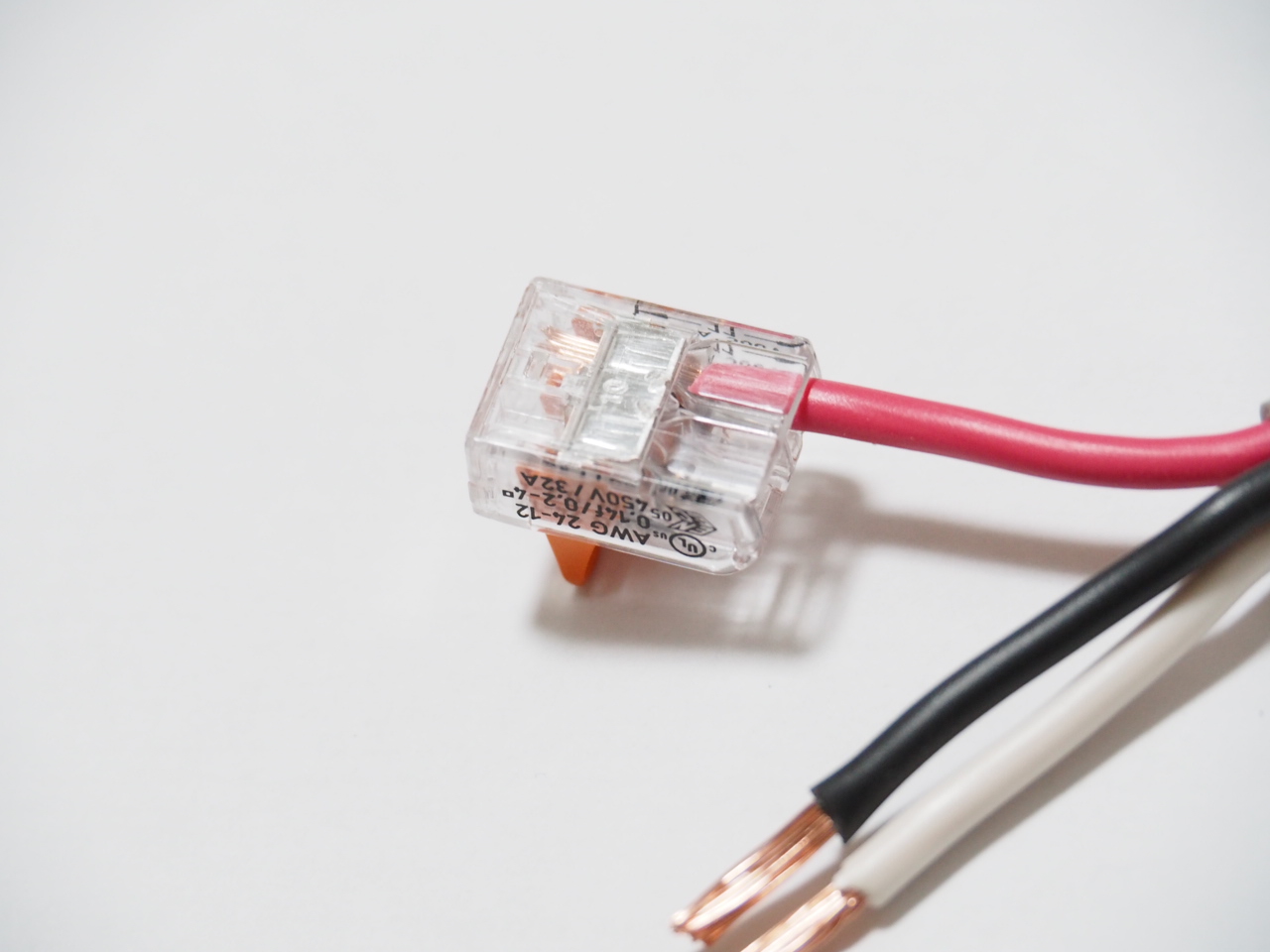

コネクタの裏側は透明になっているので、ちゃんと電線が入っているかどうかを目で確認することが出来ます。

安心して接続作業が行えますね。

レバーを下げる

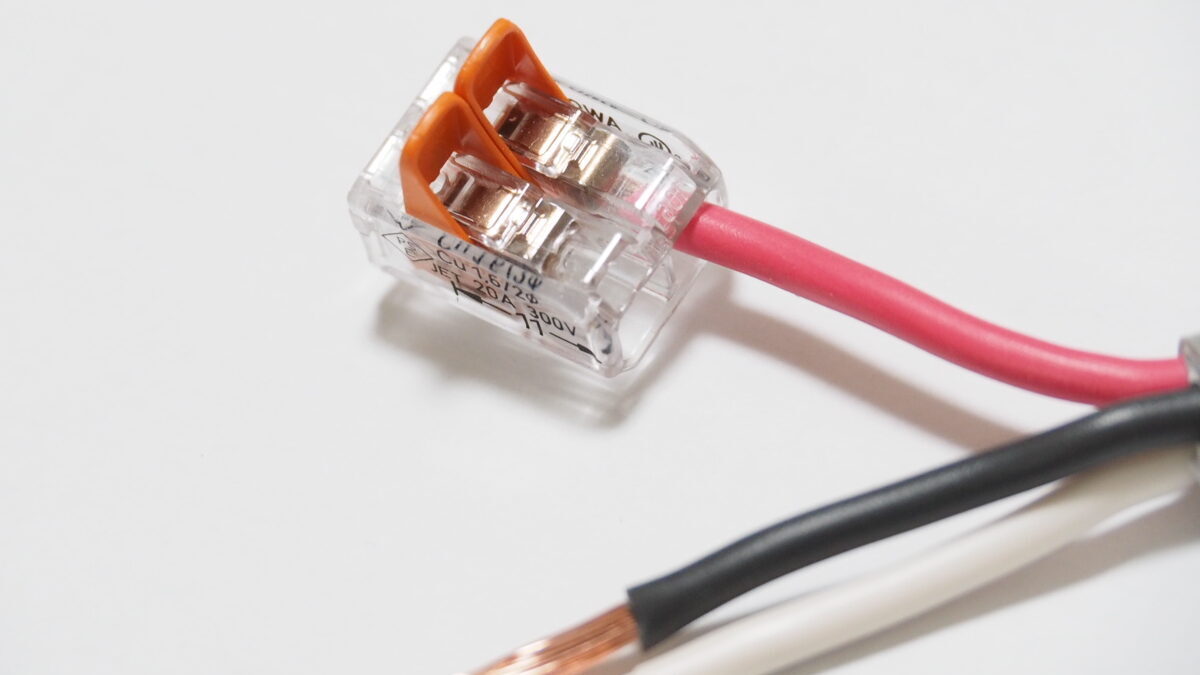

しっかりと挿入されていることを確認したらレバーを下げます。

「パチンッ」という音と共に、電線がしっかりとスプリングの力でクランプされます。

残りの線を接続する

同じ要領で、その他の線も接続していきます。

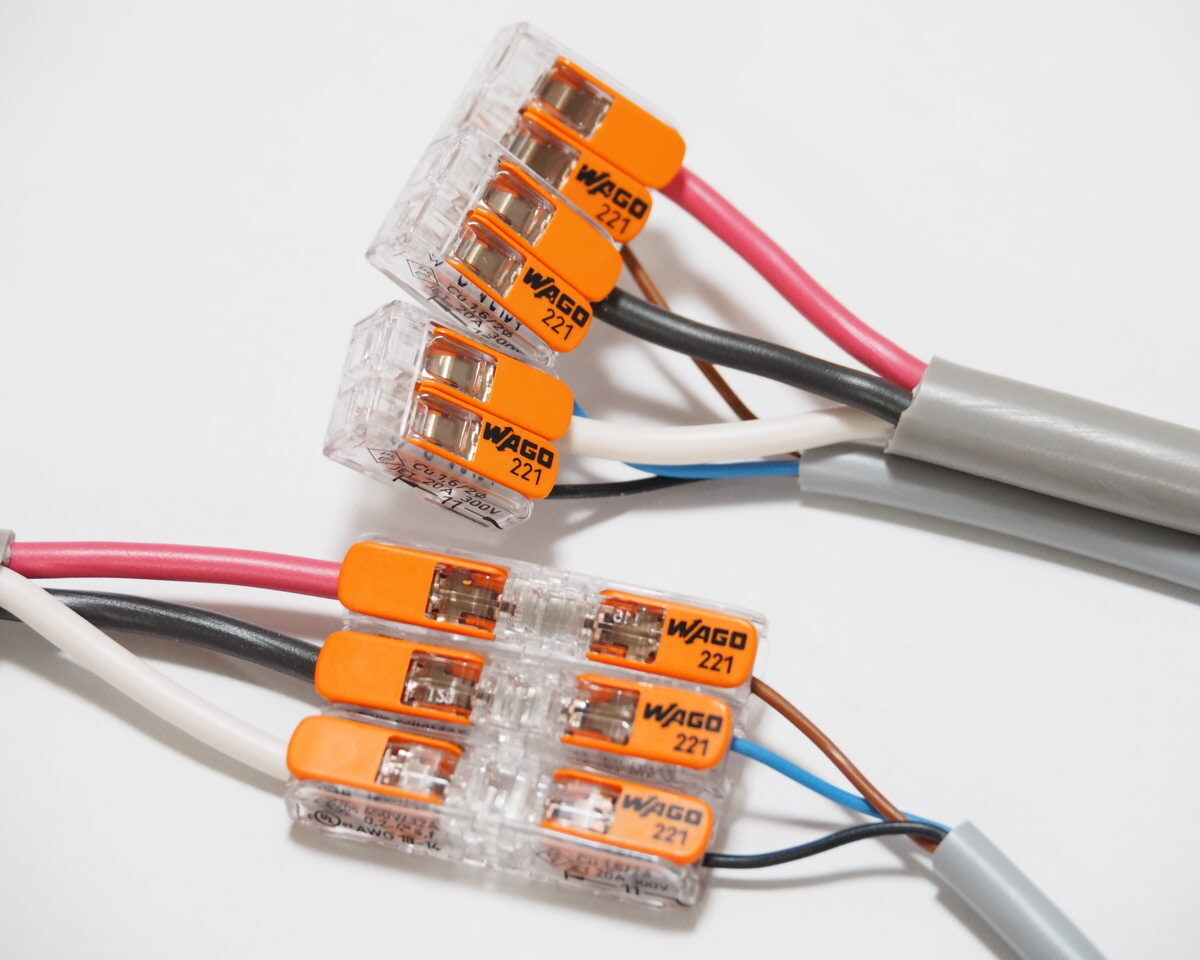

残りの配線も接続しました。

先端の被服さえ剥ければ、接続作業は一瞬で完了します。

上の写真はVCTF（可とうより線）の太さ2㎟同士の電線ですが、センサーのような細い配線が混在しても問題なく接続することができます。

細い線同士や太い配線と細い配線が混在している場合でも、確実に接続ができました。

見た目も綺麗に仕上がります。

ちなみに配線を変更する場合は、レバーをもう一度上げれば電線を抜き取ることができますので、配線を間違えたとしても後から簡単に変更が可能です。

221-2411シリーズ

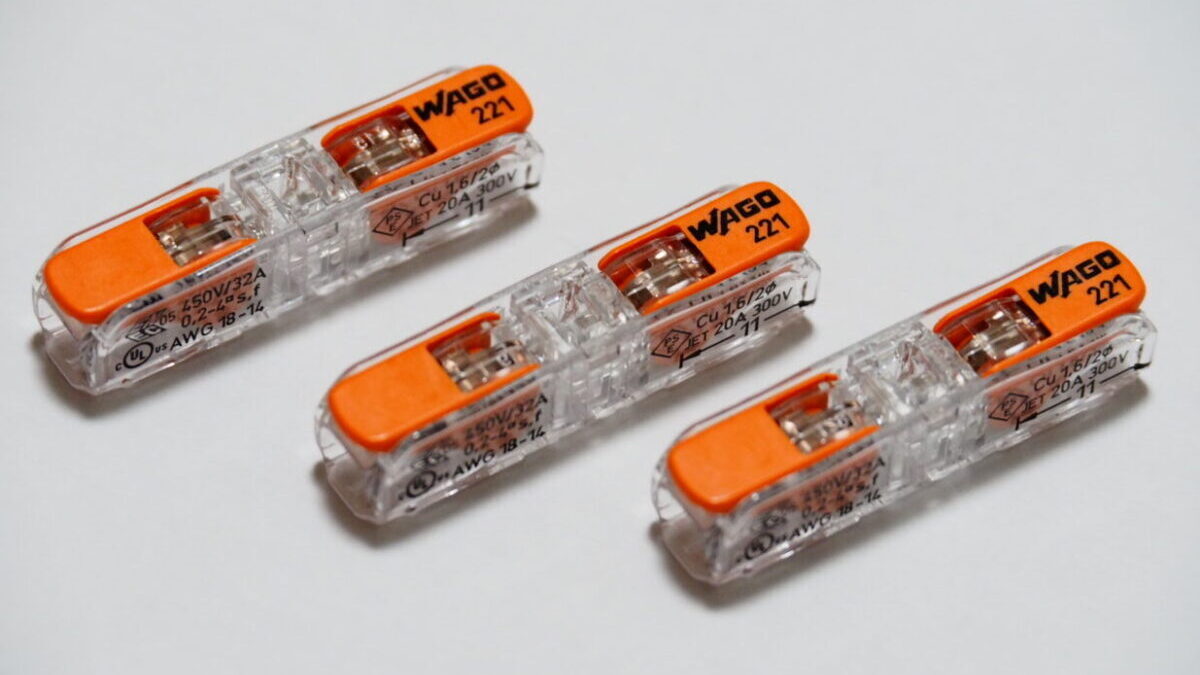

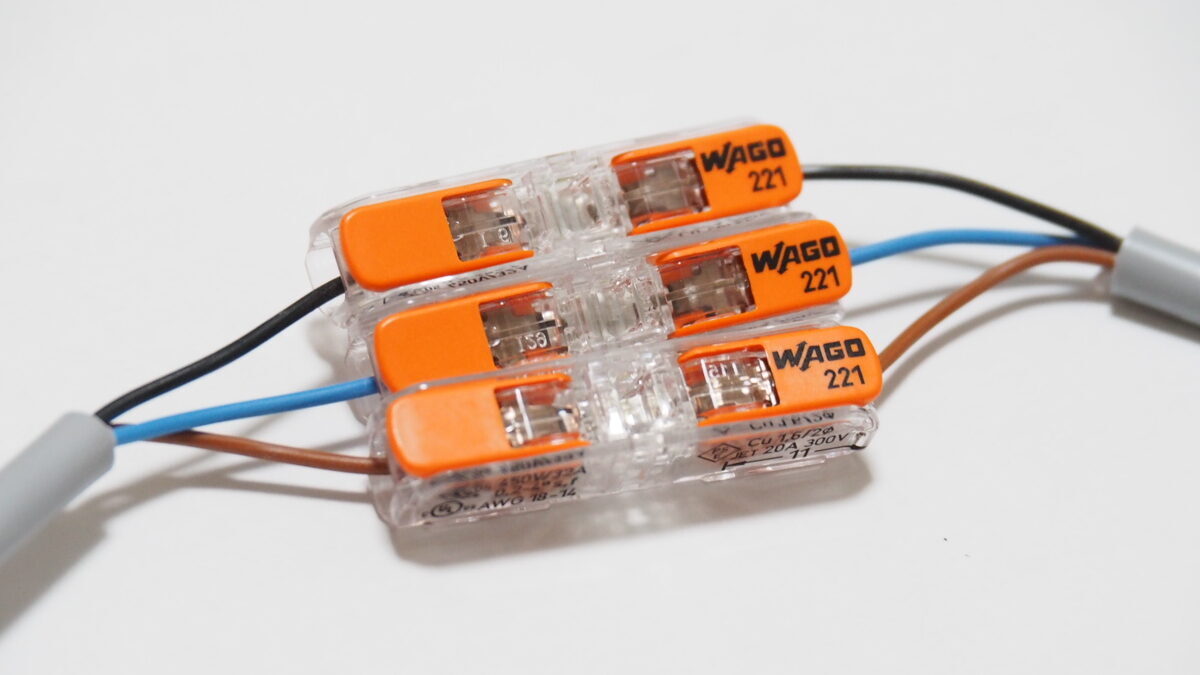

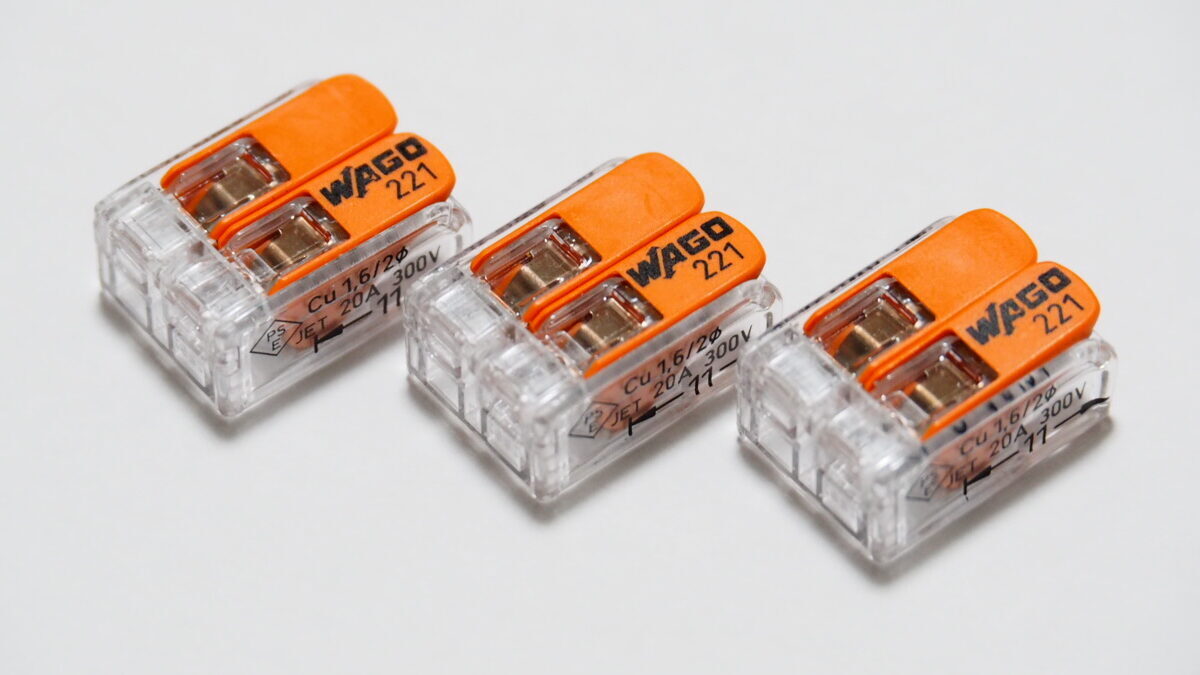

続いて、直列結線タイプの221-2411シリーズです。

外観

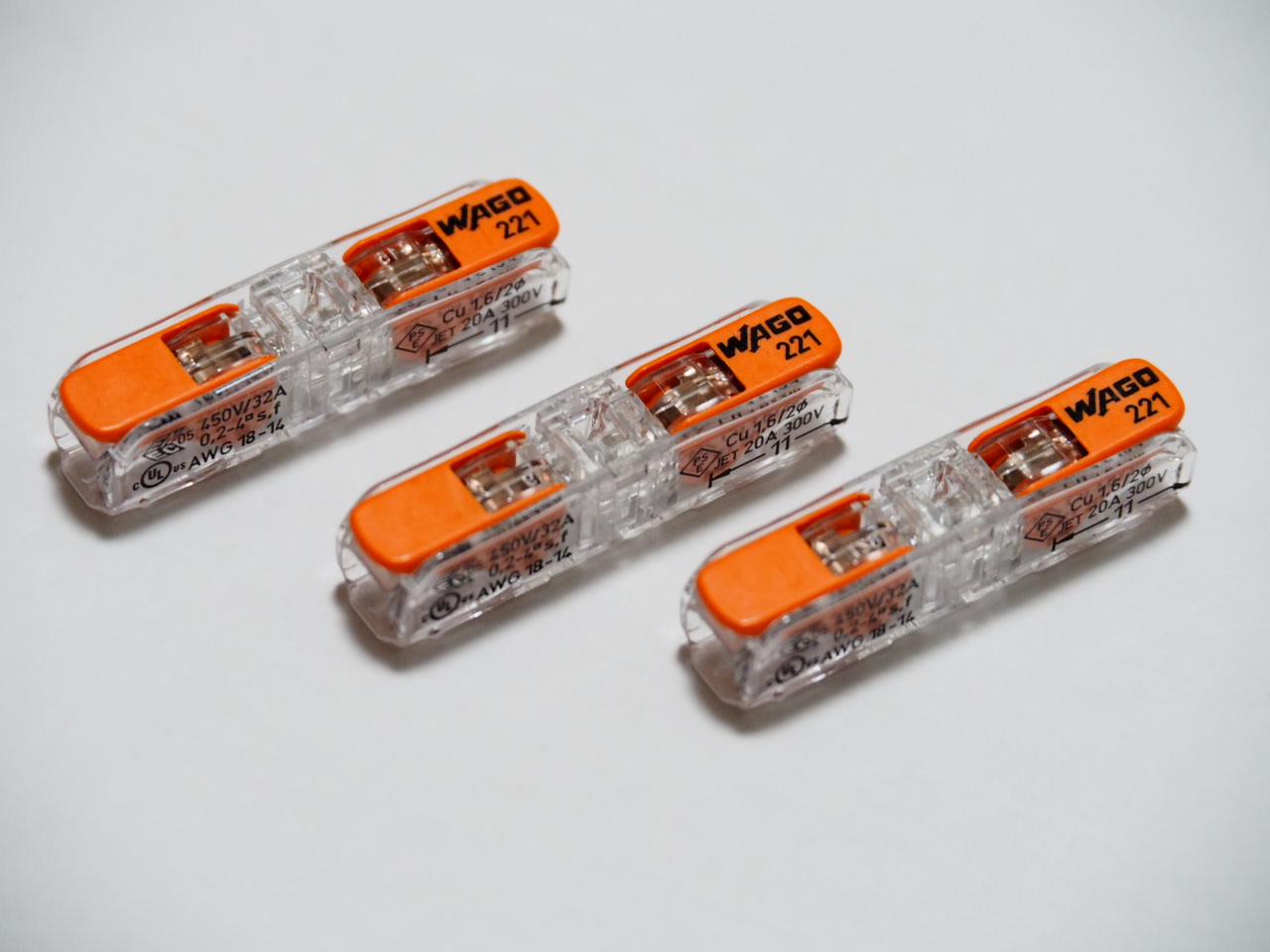

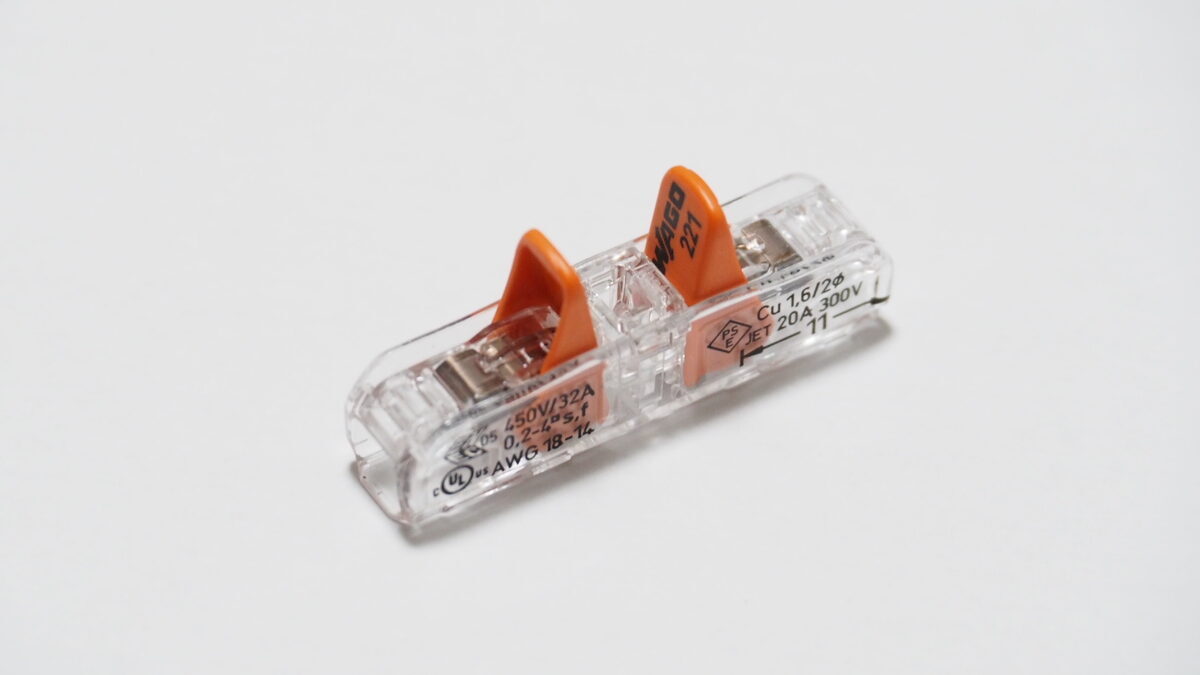

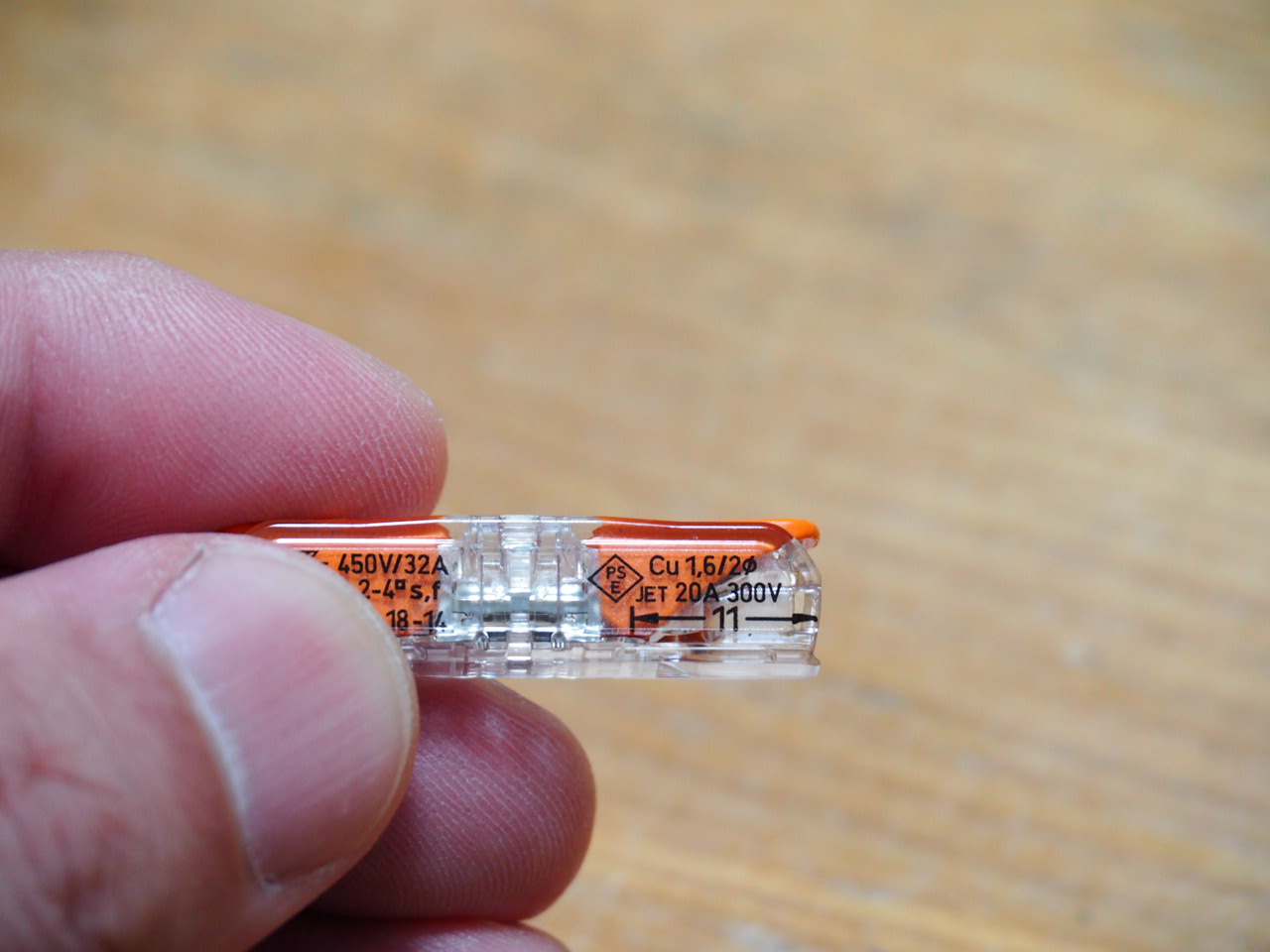

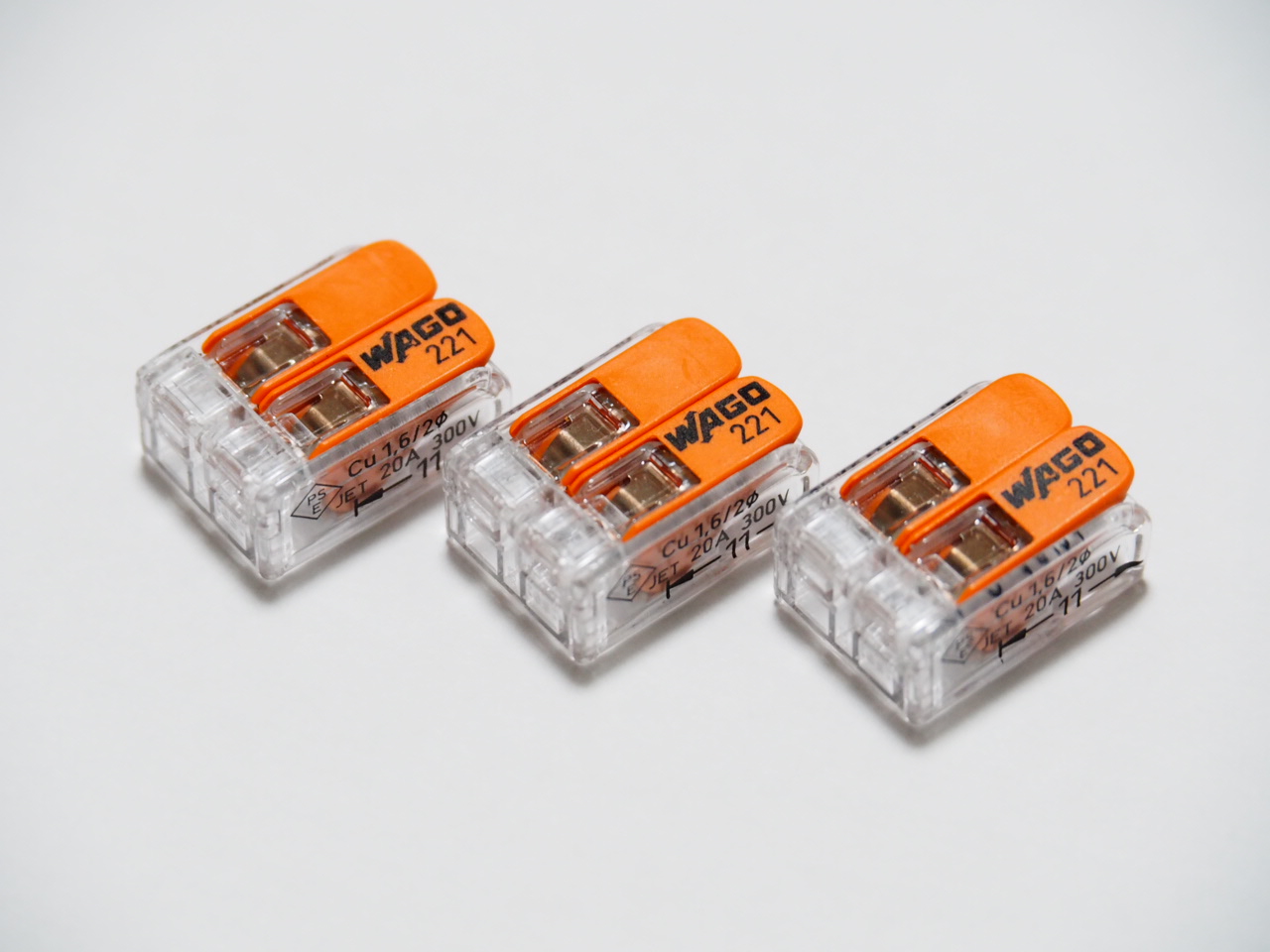

221-2411シリーズも非常にコンパクトな外観です。

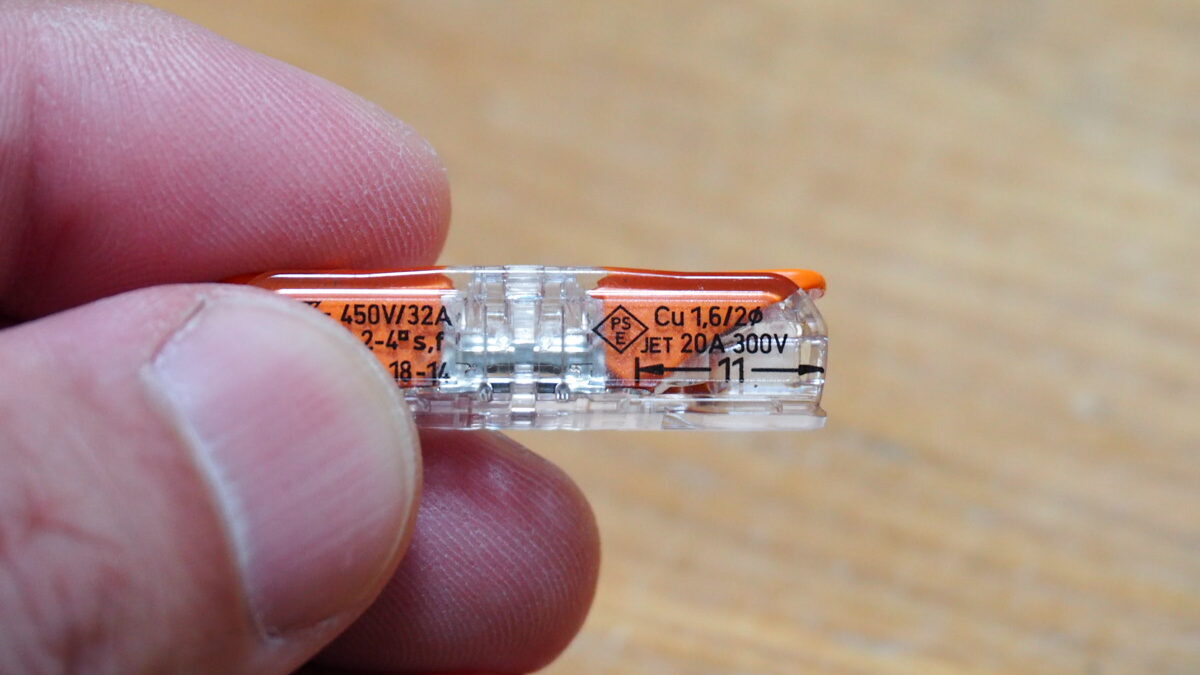

WFRシリーズと同様に単線の適合サイズと定格値、剥き出し長さ目安のゲージが側面に印字されています。

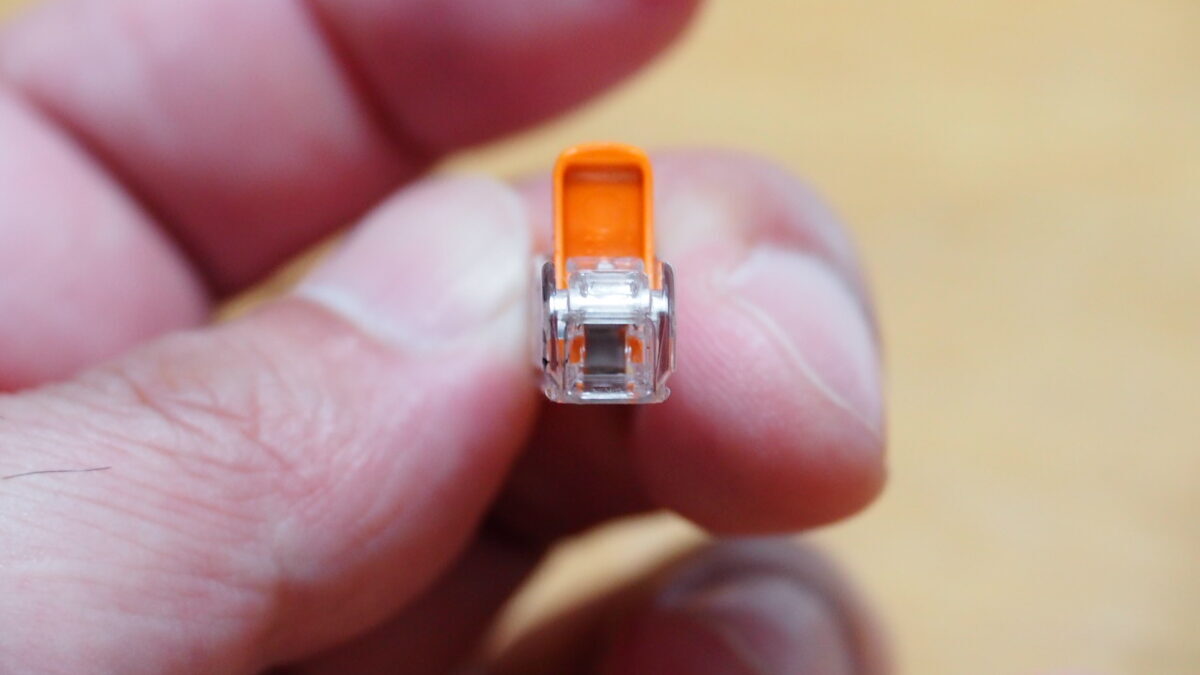

電線の挿入口はこのようになっています。

この221-2411シリーズには、WFRシリーズにあった「test」用小窓は有りません。

電線の被覆を剥く

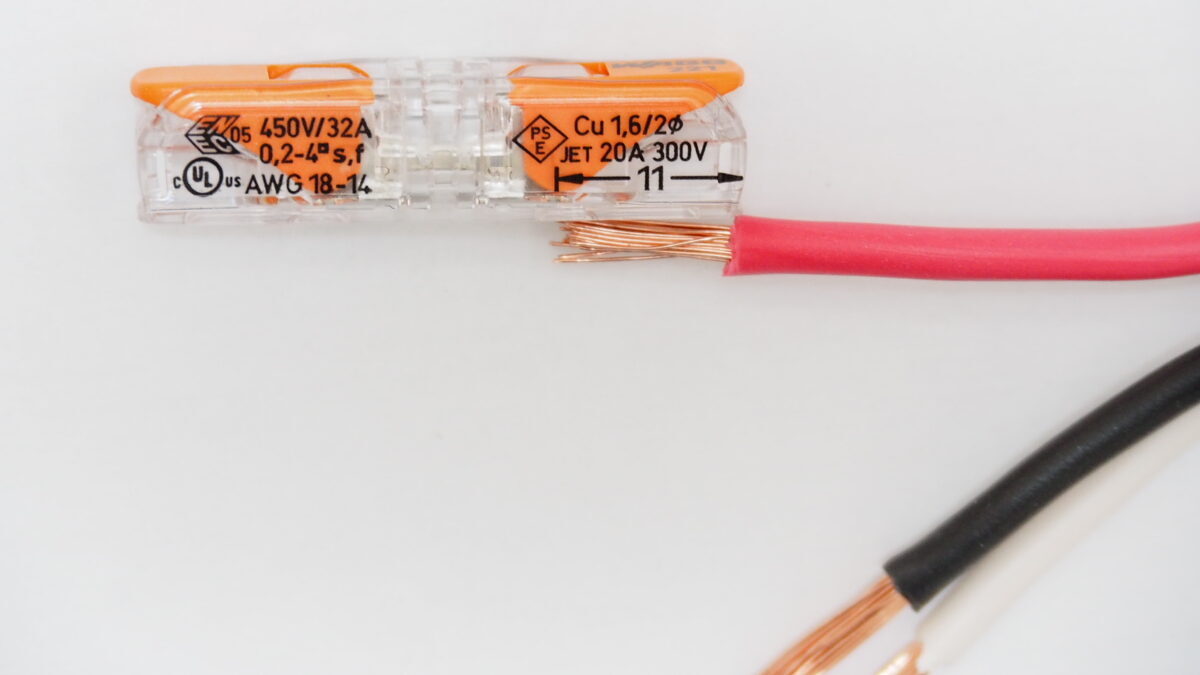

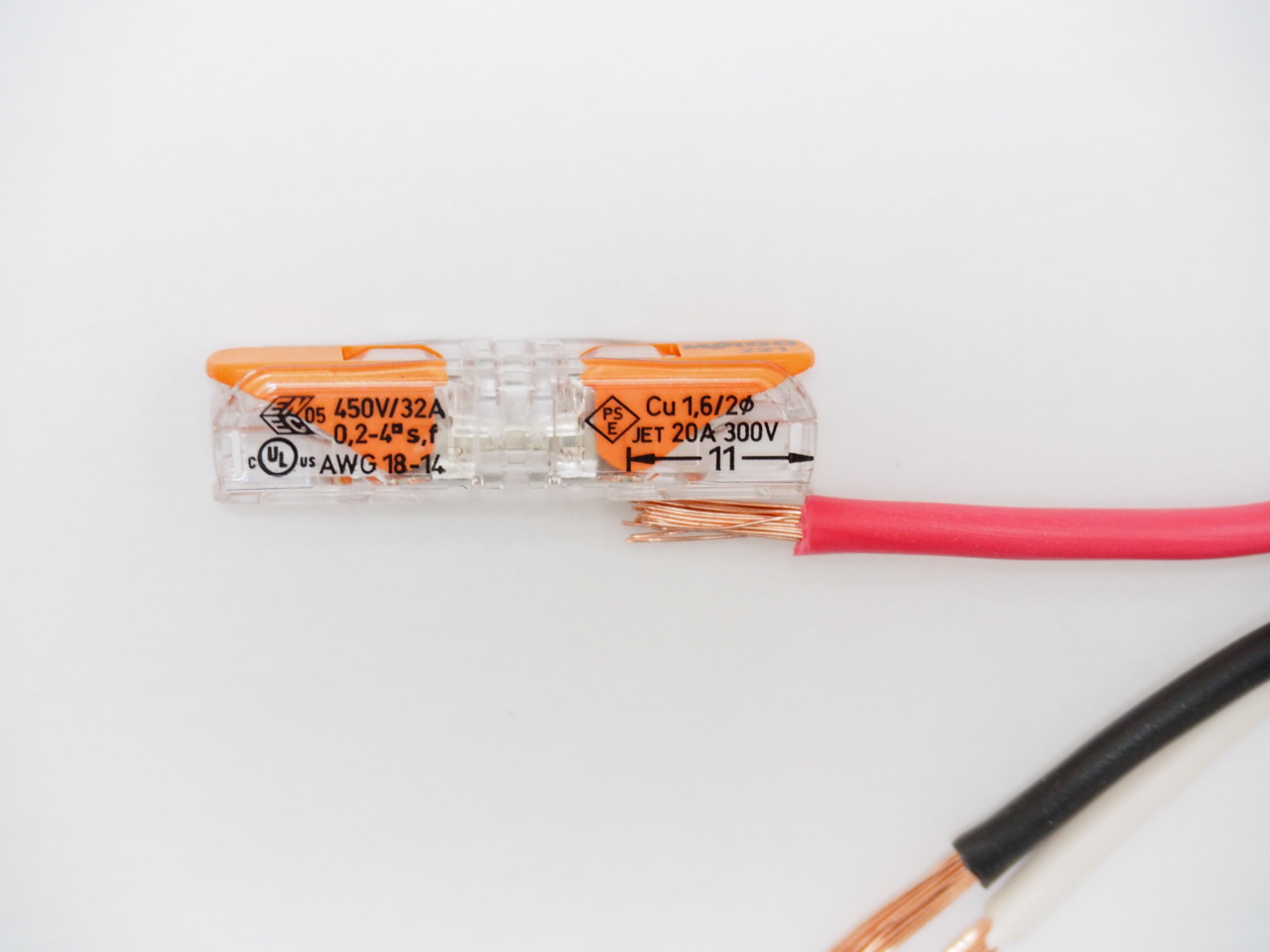

側面のゲージを目安に電線の被覆を剥きます。

221-2411についても剥き出し長さは約11㎜です。

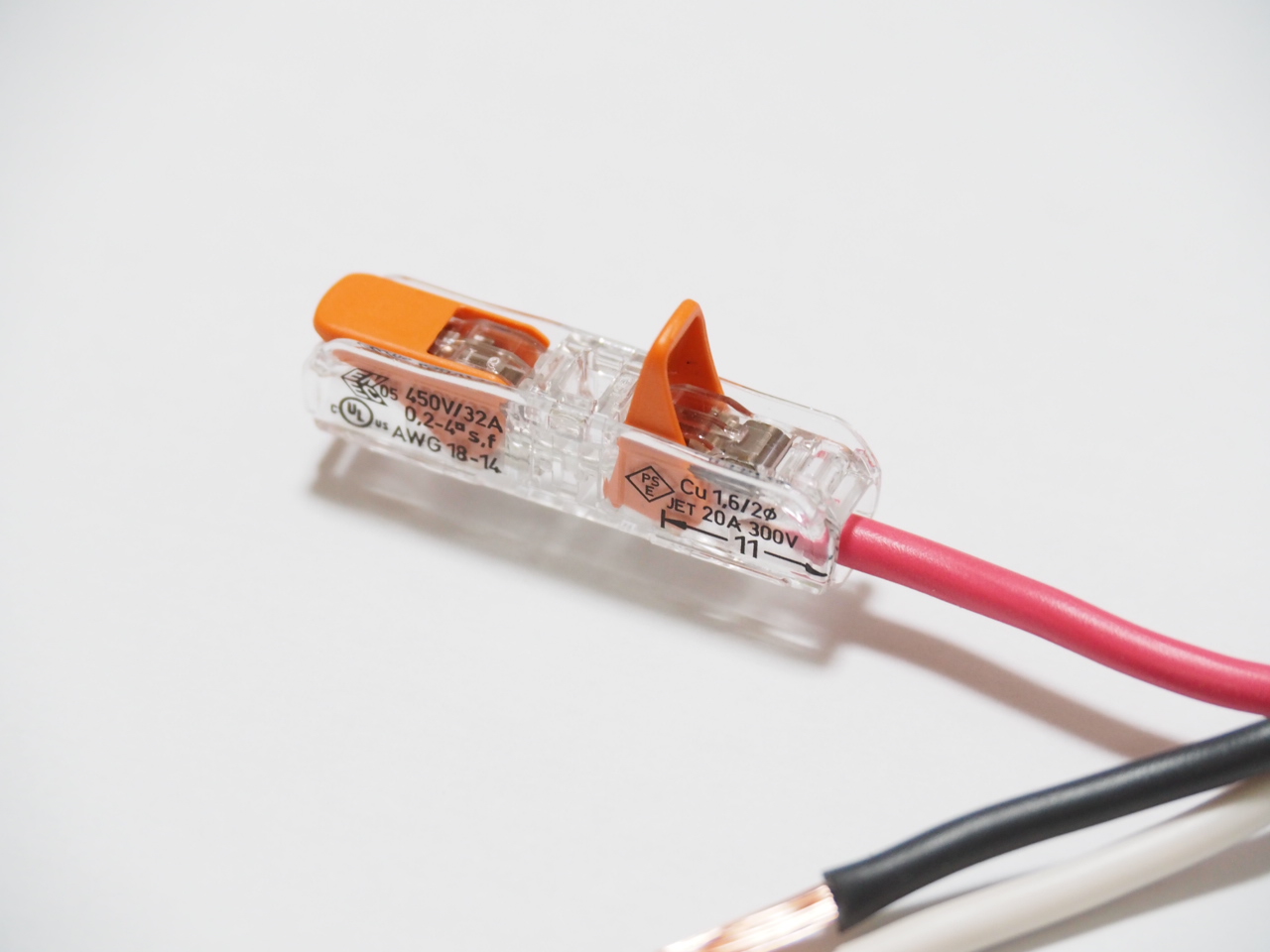

レバーを上げる

WFRシリーズと同様2カ所のレバーを上げて配線が挿入できる状態にします。

レバーの硬さはWFRシリーズと同じぐらいです。

電線を挿入する。

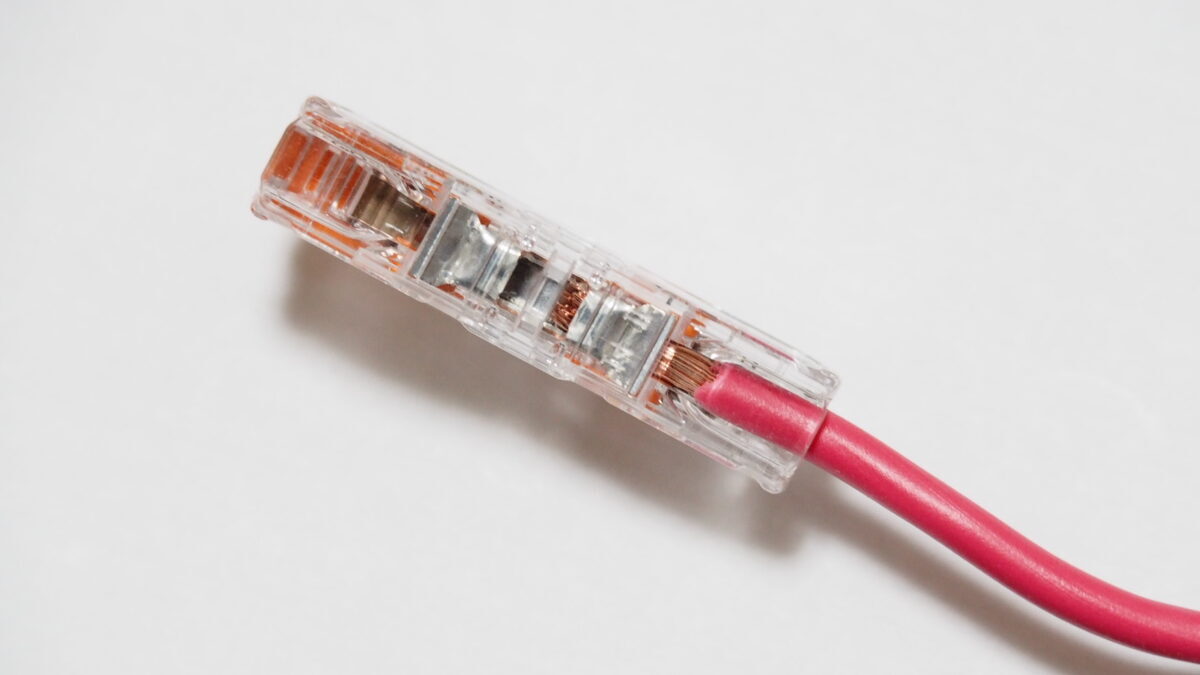

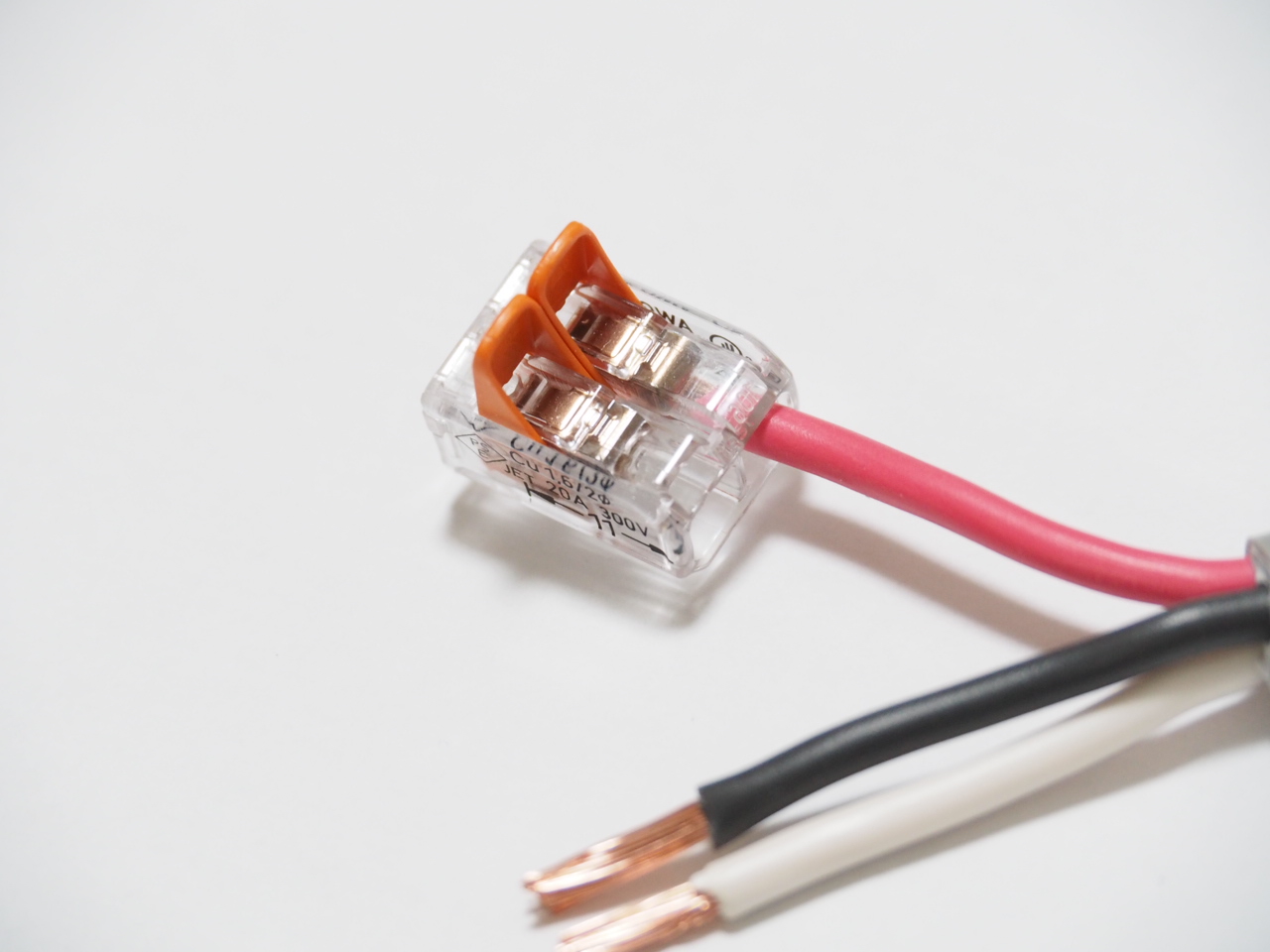

レバーを上げたコネクタに電線を挿入します。

221-2411シリーズについても裏側が透明になっているので、電線がちゃんと挿入できているかを目視で確認できます。

レバーを下げる

電線が確実に挿入できていることが確認できたら、レバーを下げて電線をクランプします。

WFRシリーズど同様「パチンッ」という音と共に電線がしっかりとクランプされました。

もちろん引っ張っても簡単には抜けません。

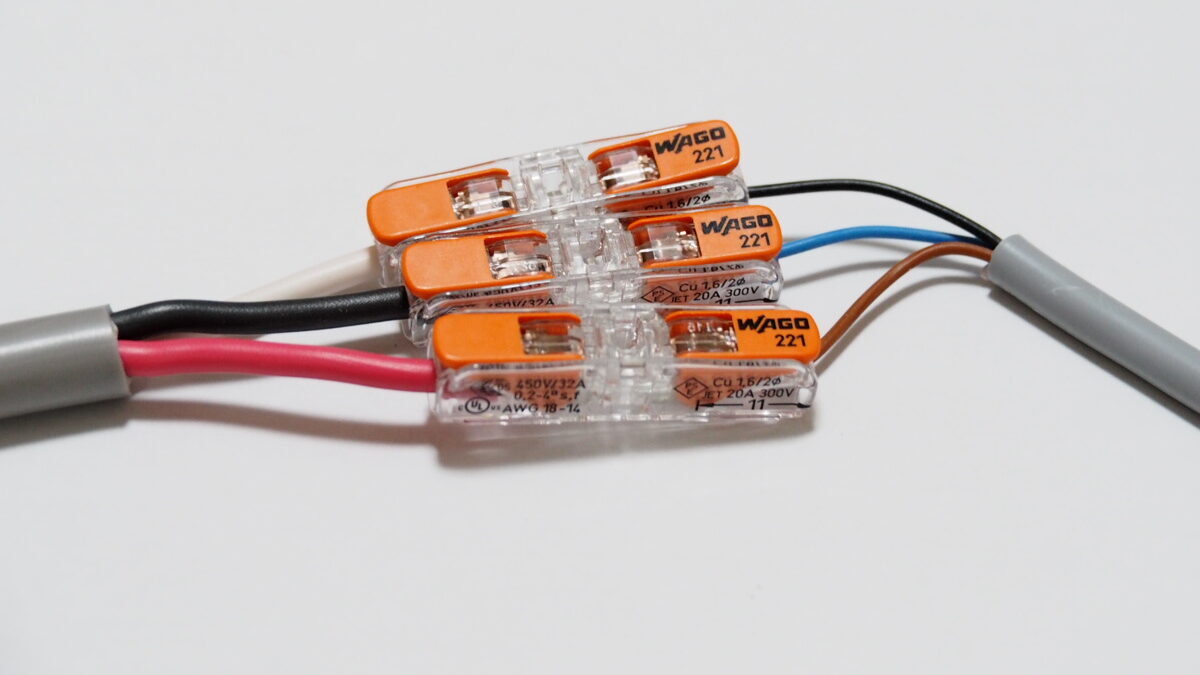

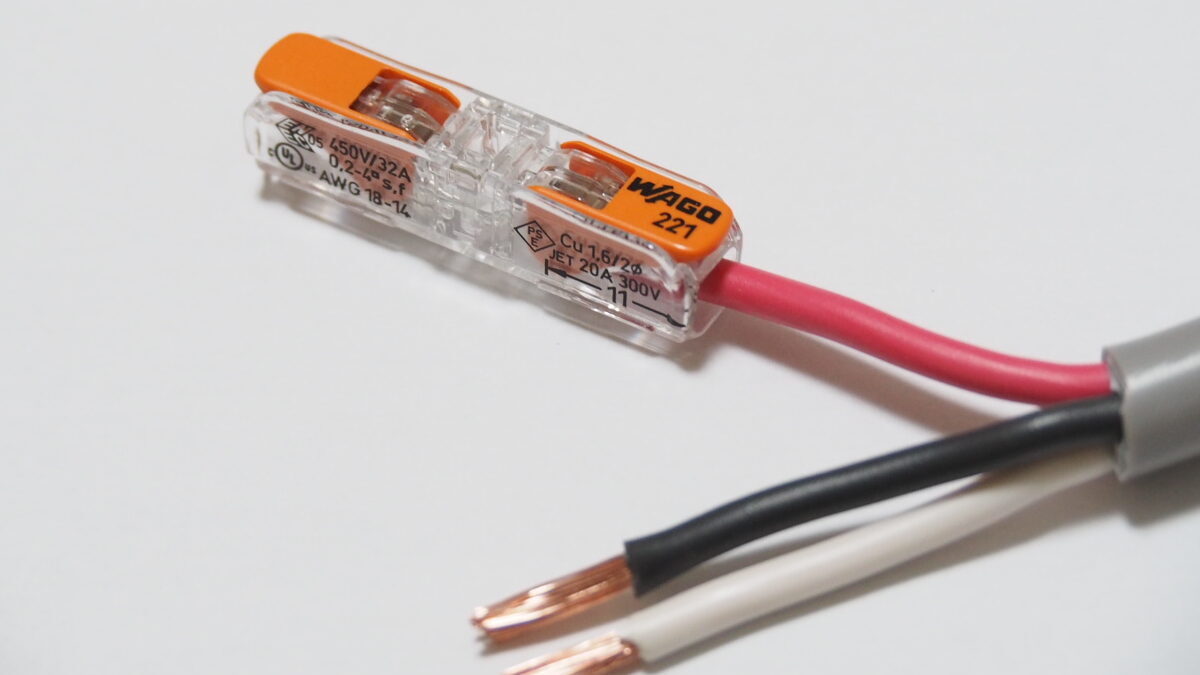

残りの線を接続する

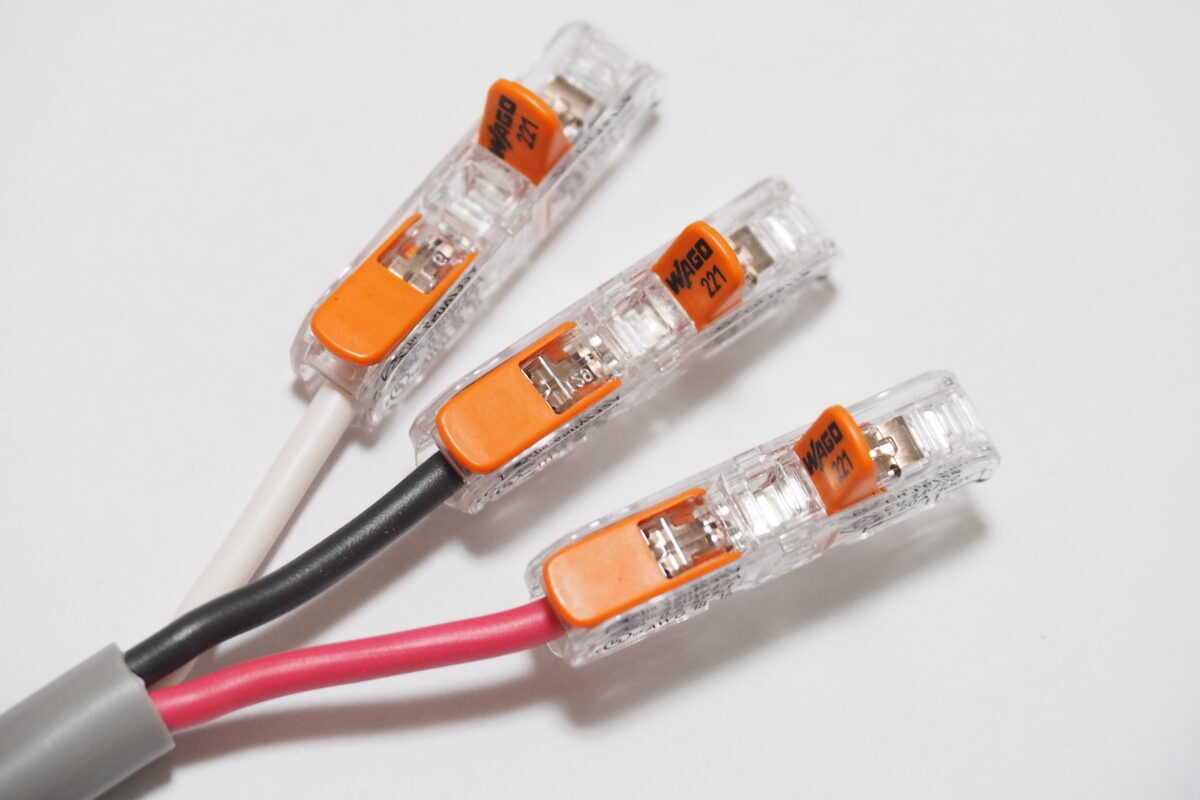

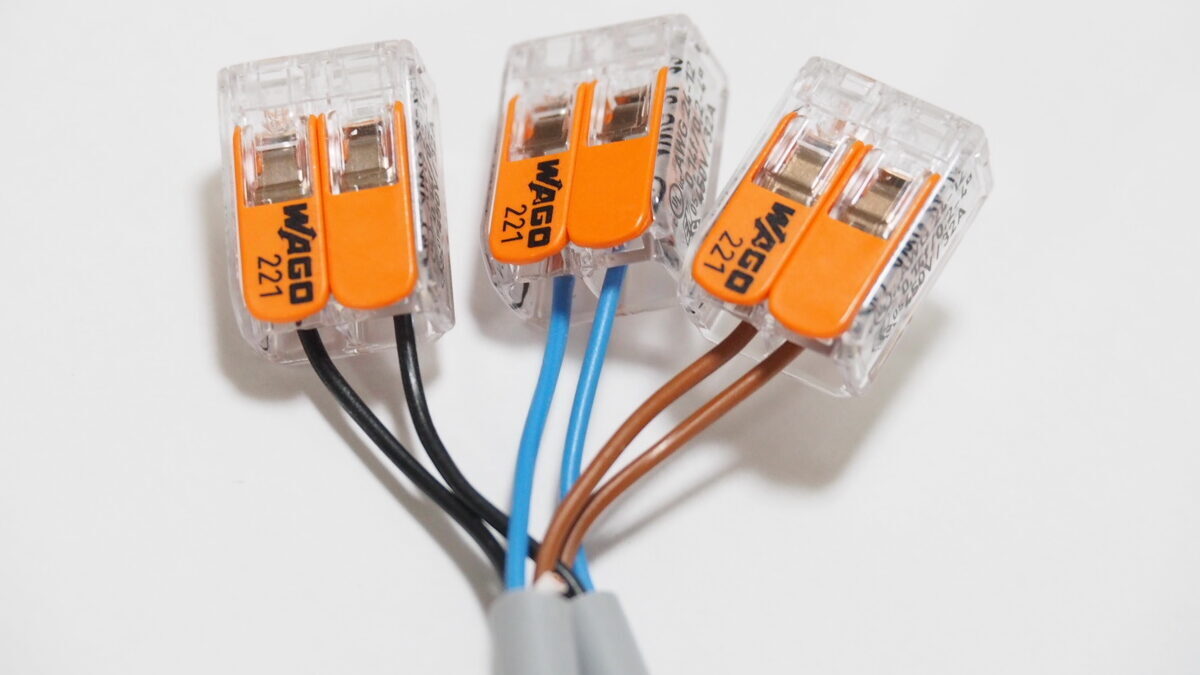

同じ要領で残りの電線を接続していきます。

これについても一瞬で接続が完了です。

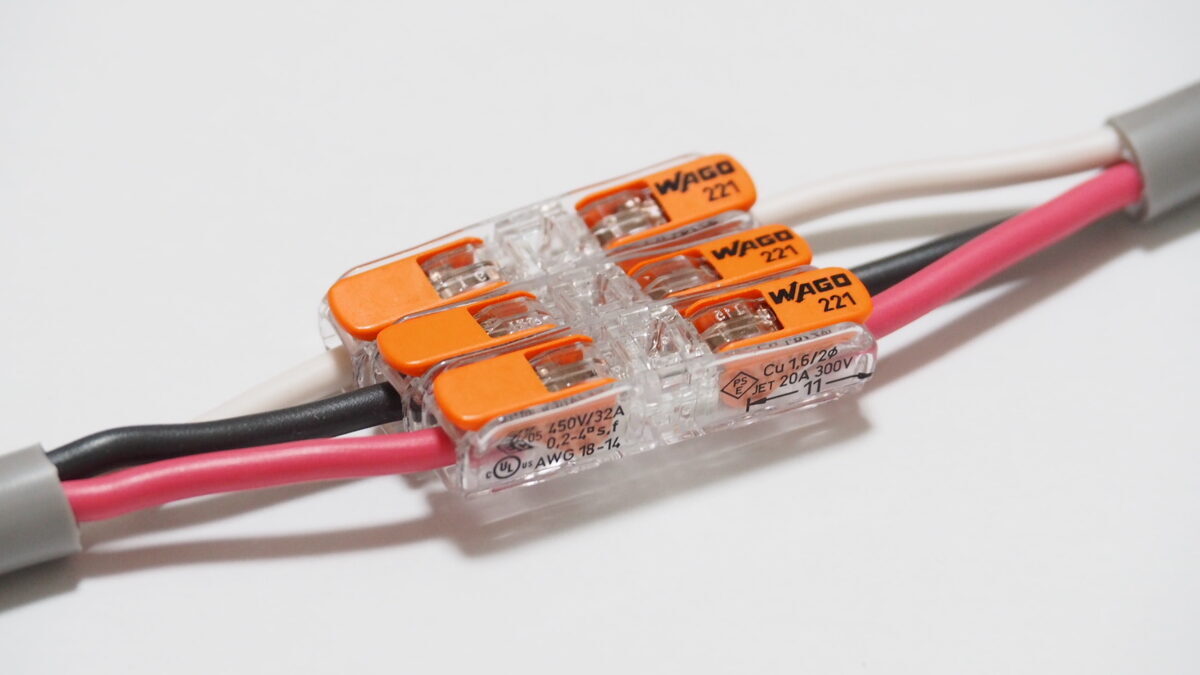

もちろん太い線と細い線を任意に組み合わせても問題ありません。

すっきりとした見た目がいいですね。

ワンタッチコネクタを使ううえでの注意点

とても便利なWAGO（ワゴ）ワンタッチコネクタですが、使用上の注意点ももちろんあります。

以下に当てはまるような使い方は避けるようにして下さい。

屋外での使用はできない

WAGO（ワゴ）ワンタッチコネクタは何処にでも使えるわけではなく、基本的には屋内での配線用途を目的とした商品になります。

コネクタの構造上、水が掛かると小窓や隙間から水分が侵入し、内部の腐食といった不具合に発展する可能性がありますので、屋外設備など雨が掛かるような場所での配線用途では使わないようにして下さい。

また、ワンタッチコネクタを使用したエアコンの室外機の途中接続も推奨はされていません。

ワンタッチコネクタは屋外では使用不可！

湿気や水気の多い場所では使えない

ワンタッチコネクタには防水性能が有りません。

そのため、屋内であっても浴室や洗面所、屋根などの湿気が溜まりやすい場所に使うこともNGです。

屋外での使用と同様、コネクタ内部に水分が侵入して腐食や接触不良等のトラブルに繋がる可能性があります。

差し込みが不十分だと発熱などの恐れ

接続する電線の導体部分が曲がっていたり、より線がほつれたりしていると、コネクタの奥まで正常に差し込めず接続が不十分な状態になる可能性があります。

この状態で通電しつづけると発熱し、最悪の場合発火する危険性も考えられます。

導体部分が曲がっていたり一度接続して抜き取った場合などは、先端を剥き直して正常な状態にしてから接続するようにしてください。

ワンタッチコネクタで仕事が楽になる

以上、WAGO（ワゴ）のワンタッチコネクタについて、特徴とその使い方についてお伝えしました。

ワンタッチコネクタは内線規定などの規格に適合した製品であり、使用上の注意さえ守って正しく使えば様々なシーンで使える万能コネクタです。

是非、ご自分の仕事の中に上手く取り入れて有効活用していきましょう。
